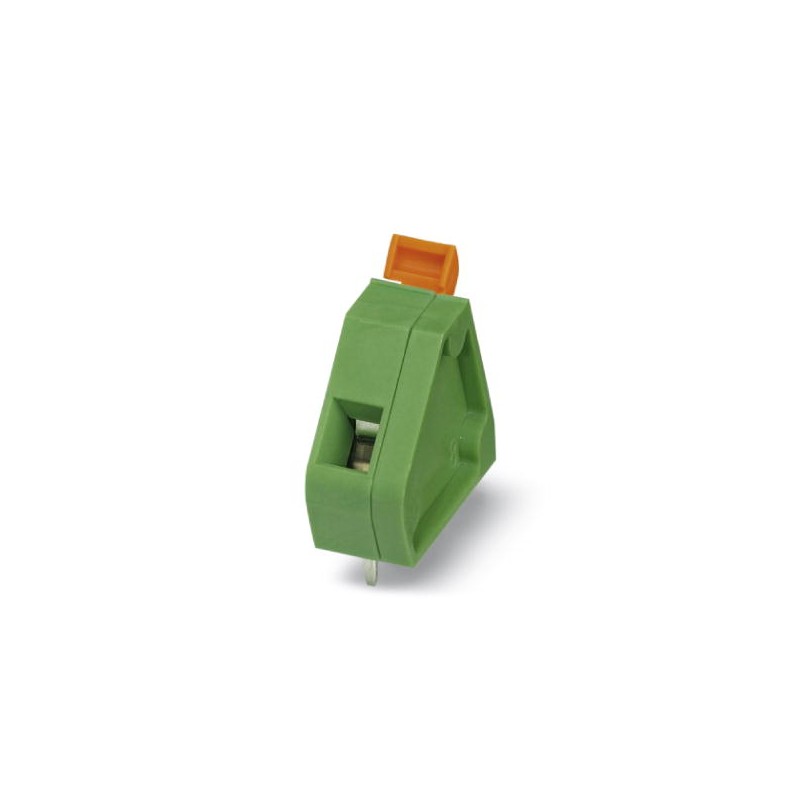

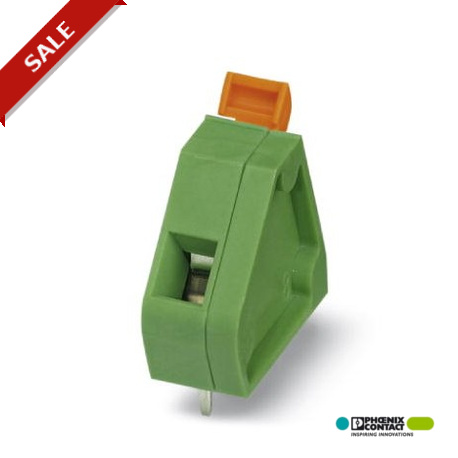

ZFKDSA 1,5-W-7,62 1706730 PHOENIX CONTACT Borne p. placa de circuito impreso, Corriente nominal: 16 A, Tensi..
ZFKDSA 1,5-W-7,62
1706730
PHOENIX_CONTACT
250
Borne p. placa de circuito impreso, corriente nominal: 16 A, tensión nominal: 320 V, paso: 7,62 mm, número de polos: 1, tipo de conexión: Conexión por resorte, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 45 °, color: verde. Borne terminal para terminación de bloques compuestos individualmente.
Borne para placa de circuito impreso, corriente nominal: 16 A, tensión nominal (III/2): 320 V, sección nominal: 1,5 mm², número de potenciales: 1, número de filas: 1, número de polos por fila: 1, familia de artículos: ZFKDS(A) 1,5-W, paso: 7,62 mm, tipo de conexión: Conexión por resorte, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 45 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: empaquetado en caja. Borne terminal para terminación de bloques compuestos individualmente.
Conectores > Terminal para circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Dimensiones
| Longitud | 16,9 mm |
|---|---|
| Paso | 7,62 mm |
| Anchura | 7,62 mm |
| Altura de construcción | 15 mm |
| Longitud de la patilla de soldar | 3,5 mm |
Generalidades
| Familia de artículos | ZFKDS(A) 1,5-W |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tensión de dimensionamiento (III/3) | 250 V |
| Tensión de dimensionamiento (III/2) | 320 V |
| Tensión de dimensionamiento (II/2) | 630 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 16 A |
| Sección nominal | 1,5 mm² |
| Corriente de carga máxima | 16 A (con una sección del conductor de 2,5 mm²) |
| Aislamiento | PA |
| Superficie pin de soldadura | Sn |
| Clase de combustibilidad según UL 94 | V0 |
| Número de polos | 1 |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1706730-ZFKDSA 1,5-W-7,62 | 139 Kbytes |
|
