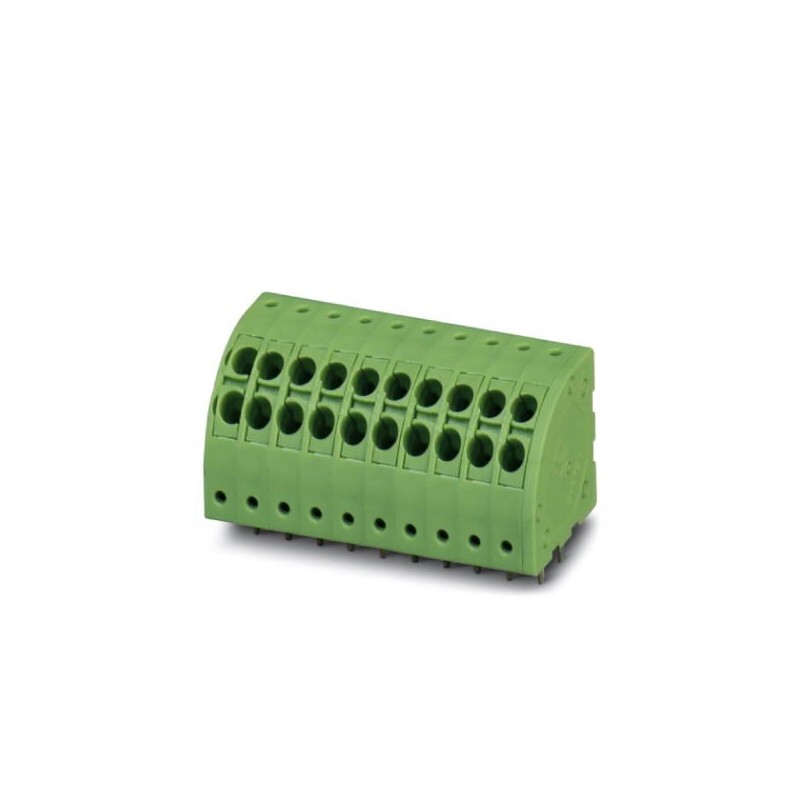

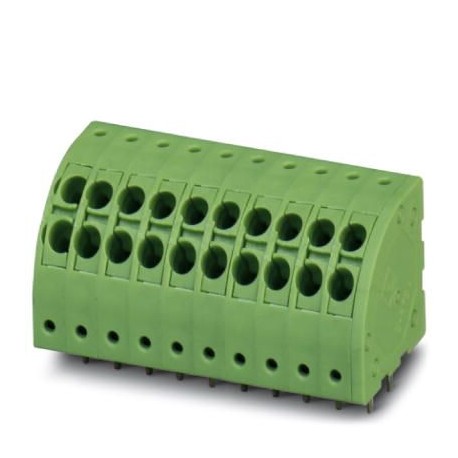

PTDA 1,5/14-3,5 1725068 PHOENIX CONTACT Borne para placa de circuito impreso
PTDA 1,5/14-3,5
1725068
PHOENIX_CONTACT
50
Borne p. placa de circuito impreso, corriente nominal: 13,5 A, tensión nominal: 240 V, paso: 3,5 mm, número de polos: 14, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 45 °, color: verde
Borne para placa de circuito impreso, corriente nominal: 17,5 A, tensión nominal (III/2): 240 V, sección nominal: 1,5 mm², número de potenciales: 14, número de filas: 1, número de polos por fila: 14, familia de artículos: PTDA 1,5/, paso: 3,5 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 45 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: empaquetado en caja
Conectores > Terminal para circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1725068 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AACCBA - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 407 (C_1_2013) |
| EAN | 4046356129077 |
| Peso por unidad (sin incluir el embalaje) | 15,468 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | PL (Polonia) |
Dimensiones
| Longitud [ l ] | 16 mm |
|---|---|
| Paso | 3,5 mm |
| Media a | 45,5 mm |
| Anchura [ w ] | 50,4 mm |
| Altura de construcción | 16 mm |
| Altura [ h ] | 19,5 mm |
| Longitud del pin [P] | 3,5 mm |
| Separación entre vástagos | 3,5 mm |
| Diámetro orificio | 1,3 mm |
Generalidades
| Familia de artículos | PTDA 1,5/ |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 200 V |
| Tensión de dimensionamiento (III/2) | 240 V |
| Tensión de dimensionamiento (II/2) | 400 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 13,5 A |
| Sección nominal | 1,5 mm² |
| Corriente de carga máxima | 13,5 A |
| Aislamiento | PA |
| Superficie pin de soldadura | |
| Clase de combustibilidad según UL 94 | V0 |
| Longitud a desaislar | 10 mm |
| Número de polos | 14 |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 0,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 16 |
| 2 conductores con la misma sección, rígidos mín. | 0,2 mm² |
| 2 conductores con la misma sección, rígidos máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,2 mm² |
| 2 conductores con la misma sección, flexibles máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 0,5 mm² |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1725068-PTDA 1,5/14-3,5 | 168 Kbytes |
|
