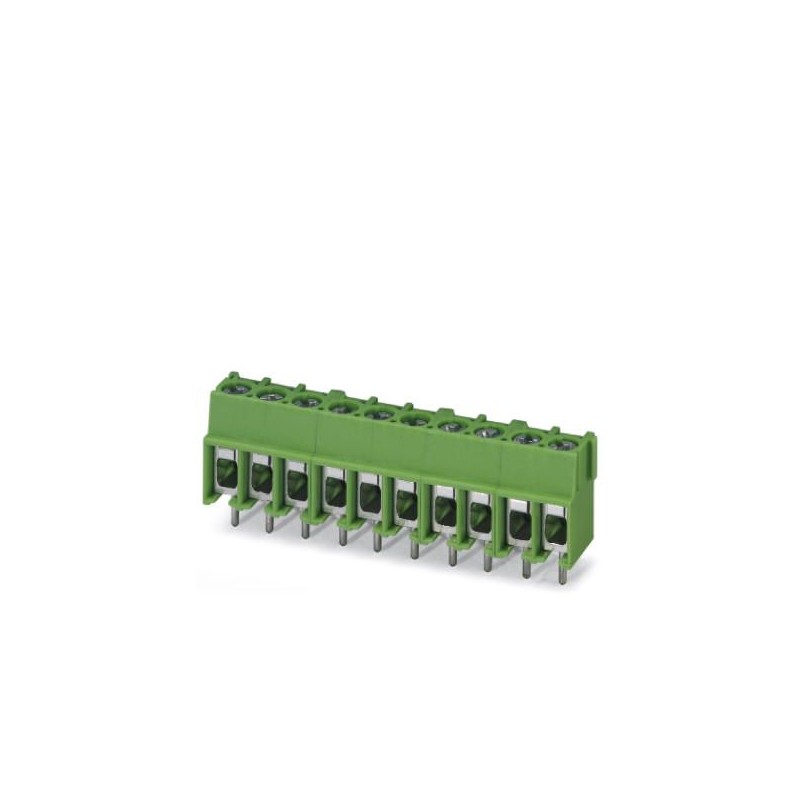

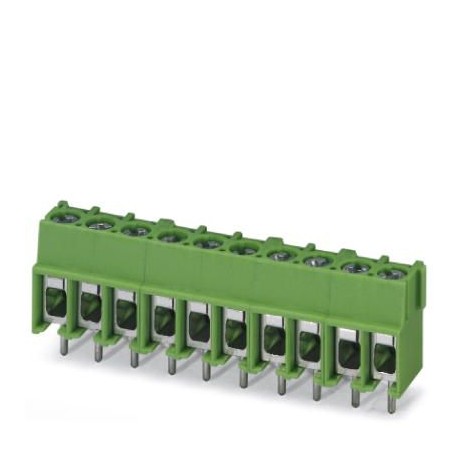

PT 2,5/ 2-5,0-H 1935776 PHOENIX CONTACT Borne compacto de tornillo
PT 2,5/ 2-5,0-H
1935776
PHOENIX_CONTACT
250
Borne p. placa de circuito impreso, corriente nominal: 32 A, tensión nominal: 400 V, paso: 5 mm, número de polos: 2, tipo de conexión: Conexión por tornillo con estribo de protección de alambre, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde. En caso de utilizar punteras, 250 V sólo se alcanzan en combinación con la categoría de sobretensiones / el grado de suciedad II/2.
Borne para placa de circuito impreso, corriente nominal: 32 A, tensión nominal (III/2): 400 V, sección nominal: 2,5 mm², número de potenciales: 2, número de filas: 1, número de polos por fila: 2, familia de artículos: PT 2,5/..-H, paso: 5 mm, tipo de conexión: Conexión por tornillo con estribo de protección de alambre, forma de sujeción de tornillos: H1L Philipps-Recess con ranura longitudinal, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 4,1 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja. En caso de utilizar punteras, 250 V sólo se alcanzan en combinación con la categoría de sobretensiones / el grado de suciedad II/2.
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1935776 |
|---|---|
| Unidad de embalaje | 250 pcs |
| Clave de venta | AACACA - |
| Cantidad de pedido mínima | 250 pcs |
| Página del catálogo | Página 427 (C_1_2013) |
| EAN | 4017918948399 |
| Peso por unidad (sin incluir el embalaje) | 2,410 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | PL (Polonia) |
Propiedades del artículo
| Abreviatura | Borne para placa de circuito impreso |
|---|---|
| Familia de artículos | PT 2,5/..-H |
| Paso | 5 mm |
| Número de polos | 2 |
| Tipo de conexión | Conexión por tornillo con estribo de protección de alambre |
| Forma del accionamiento cabeza de tornillo | Philipps-Recess con ranura longitudinal |
| Rosca de tornillo | M3 |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Número de pisos | 1 |
| Número de conexiones | 2 |
| Número de potenciales | 2 |
Datos característicos eléctricos
| Corriente asignada | 32 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 400 V |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
Capacidad conex.
| Sección de conductor rígido | 0,5 mm² ... 4 mm² |
|---|---|
| Sección de conductor flexible | 0,5 mm² ... 4 mm² |
| Sección de conductor AWG / kcmil | 20 ... 10 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,5 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, con collar aislante | 0,5 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, rígidos | 0,5 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles | 0,5 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico | 0,5 mm² ... 0,75 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico | 0,5 mm² ... 1,5 mm² |
| Longitud de pelado | 6,5 mm |
| Par de apriete | 0,45 Nm ... 0,5 Nm |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (3 - 12 µm Sn) |
| Superficie de metal del punto de embornaje (capa intermedia) | Níquel (1,5 - 4 µm Ni) |
| Superficie de metal área de soldadura (capa superior) | Estaño (3 - 12 µm Sn) |
| Superficie de metal área de soldadura (capa intermedia) | Níquel (1,5 - 4 µm Ni) |
Datos del material - carcasa
| Aislamiento | PA |
|---|---|
| Grupo material aislante | I |
| CTI según IEC 60112 | 850 |
| Clase de combustibilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Dimensiones del producto
| Esquema de dimensiones | |
|---|---|
| Longitud [ l ] | 9 mm |
| Anchura [ w ] | 10 mm |
| Altura [ h ] | 17,6 mm |
| Paso | 5 mm |
| Altura de construcción (altura sin espiga de soldadura) | 13,5 mm |
| Longitud del pin [P] | 4,1 mm |
| Separación entre vástagos | 5 mm |
| Dimensiones de patilla | ø 1 mm |
| Media a | 5 mm |
Dimensiones para el diseño de la placa de circuito impreso
| Diámetro orificio | 1,3 mm |
|---|---|
| Separación entre vástagos | 5 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 250 |
| Denominación Unidades de embalaje | Unidades |
Indicaciones generales de producto
| Tipo de observación | Nota sobre la aplicación |
|---|---|
| Observación | Para la conexión de conductores segura se debe mantener siempre un par de apriete definido. En particular en los bornes para placa de circuito impreso de dos y tres polos, el pin de soldadura individual no puede controlarlo en cada punto de contacto. Por tanto, los bornes precisan ayuda al conectar los conductores (fijación manual, soporte en la caja). |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -40 °C (En función de la curva de capacidad de carga de corriente/derating) |
Ensayos eléctricos
| Corriente asignada | 32 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 400 V |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
Líneas de fuga y espacios de aire
| Grupo material aislante | I |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/3) | 250 V |
| Tensión de aislamiento de dimensionamiento (III/2) | 400 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 630 V |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1935776-PT 2,5/ 2-5,0-H | 162 Kbytes |
|
