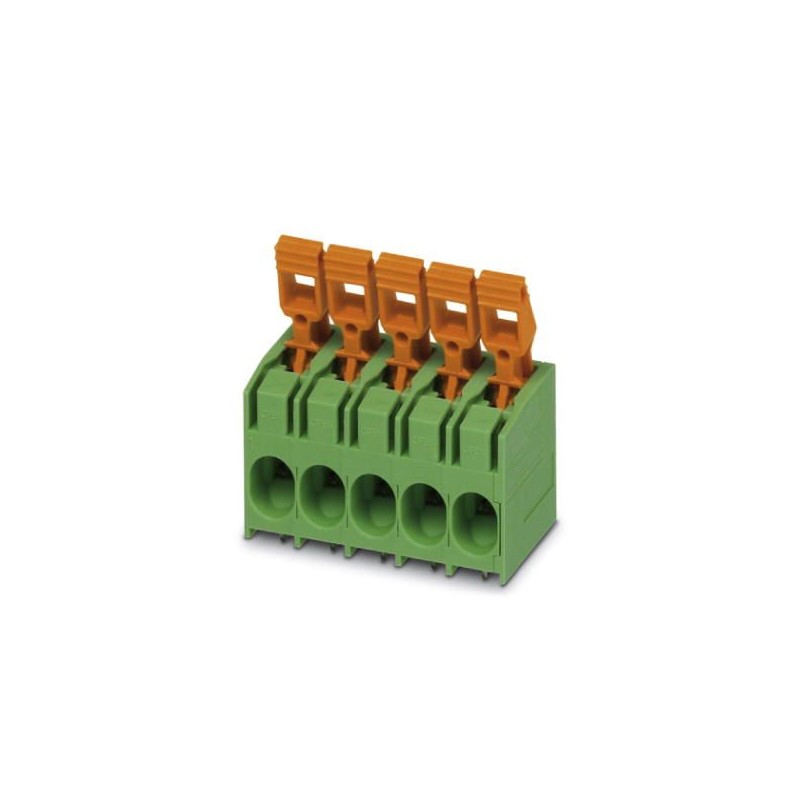

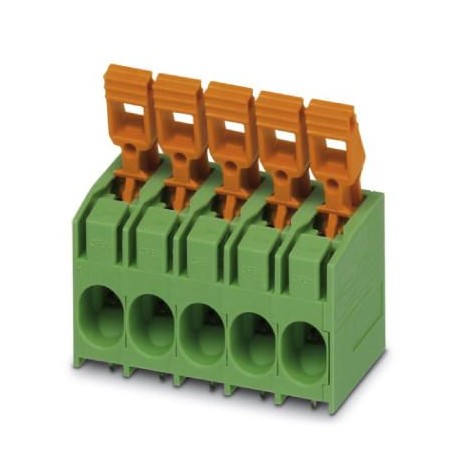

PLH 16/ 7-10 1770445 PHOENIX CONTACT Borne para placa de circuito impreso
PLH 16/ 7-10
1770445
PHOENIX_CONTACT
25
Borne p. placa de circuito impreso, corriente nominal: 76 A, tensión nominal: 400 V, paso: 10 mm, número de polos: 7, tipo de conexión: Conexión por resorte push lock, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde
Borne para placa de circuito impreso, corriente nominal: 76 A, tensión de dimensionamiento (III/2): 400 V, sección nominal: 16 mm², Número de potenciales: 7, Número de filas: 1, Número de polos por fila: 7, familia de artículos: PLH 16/, paso: 10 mm,tipo de conexión: Conexión por resorte push lock, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines doble lineal, Longitud del pin [P]: 4,5 mm, tipo de embalaje: empaquetado en caja
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1770445 |
|---|---|
| Unidad de embalaje | 25 pcs |
| Clave de venta | AABEAA - |
| Cantidad de pedido mínima | 25 pcs |
| Página del catálogo | Página 473 (C_1_2013) |
| EAN | 4046356458320 |
| Peso por unidad (sin incluir el embalaje) | 50,168 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | SK (Eslovaquia) |
Dimensiones
| Longitud [ l ] | 30,5 mm |
|---|---|
| Paso | 10 mm |
| Media a | 60 mm |
| Anchura [ w ] | 71,4 mm |
| Altura de construcción | 29 mm |
| Altura [ h ] | 33,5 mm |
| Longitud del pin [P] | 4,5 mm |
| Separación entre vástagos | 12,5 mm |
| Diámetro orificio | 1,6 mm |
Generalidades
| Familia de artículos | PLH 16/ |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tensión de dimensionamiento (III/3) | 400 V |
| Tensión de dimensionamiento (III/2) | 400 V |
| Tensión de dimensionamiento (II/2) | 800 V |
| Corriente nominal IN | 76 A |
| Sección nominal | 16 mm² |
| Aislamiento | PA |
| Superficie pin de soldadura | |
| Clase de combustibilidad según UL 94 | V0 |
| Longitud a desaislar | 18 mm |
| Número de polos | 7 |
Datos de conexión
| Sección de conductor rígido mín. | 0,75 mm² |
|---|---|
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,75 mm² |
| Sección de conductor flexible máx. | 25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,75 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 16 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,75 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 10 mm² |
| Sección de conductor AWG mín. | 18 |
| Sección de conductor AWG máx. | 4 |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 4 mm² |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1770445-PLH 16/ 7-10 | 201 Kbytes |
|
