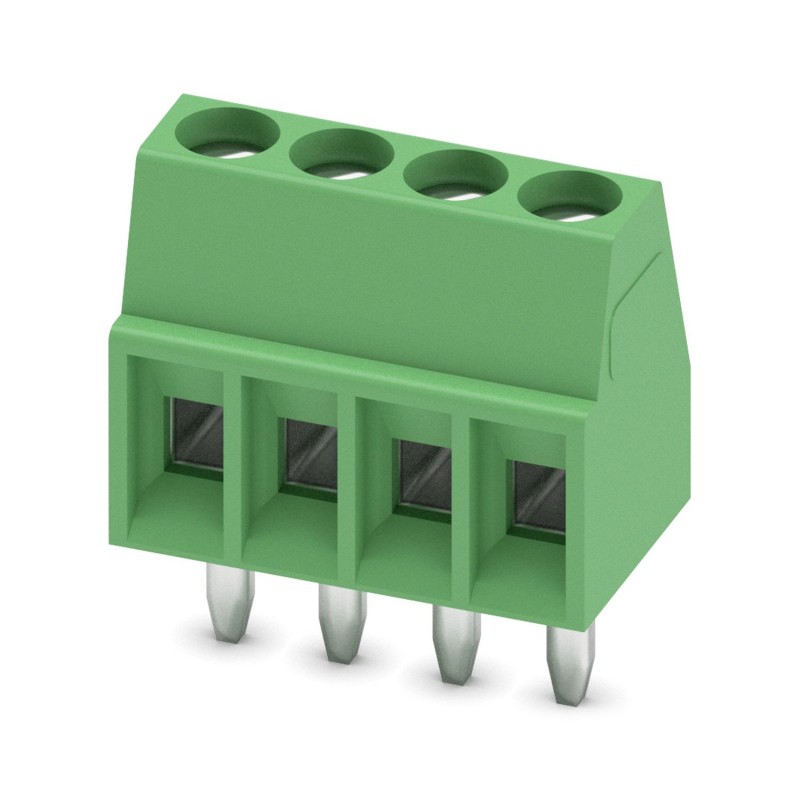

MPT 0,5/ 4-2,54 1725672 PHOENIX CONTACT Borne para placa de circuito impreso
MPT 0,5/ 4-2,54
1725672
PHOENIX_CONTACT
250
Borne p. placa de circuito impreso, corriente nominal: 6 A, tensión nominal: 160 V, paso: 2,54 mm, número de polos: 4, tipo de conexión: Conexión por tornillo con cápsula de tracción, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde
Borne para placa de circuito impreso, corriente nominal: 6 A, tensión nominal (III/2): 160 V, sección nominal: 0,5 mm², número de potenciales: 4, número de filas: 1, número de polos por fila: 4, familia de artículos: MPT 0,5, paso: 2,54 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja
Conectores > Terminal para circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1725672 |
|---|---|
| Unidad de embalaje | 250 pcs |
| Clave de venta | AAAAAA - |
| Página del catálogo | Página 83 (C_1_2013) |
| EAN | 4017918116279 |
| Peso por unidad (sin incluir el embalaje) | 1,100 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 6,2 mm |
|---|---|
| Paso | 2,54 mm |
| Media a | 7,62 mm |
| Anchura [ w ] | 10,62 mm |
| Altura de construcción | 8,5 mm |
| Altura [ h ] | 12 mm |
| Longitud del pin [P] | 3,5 mm |
| Diámetro orificio | 1,1 mm |
Generalidades
| Familia de artículos | MPT 0,5 |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 63 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (II/2) | 320 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 6 A |
| Sección nominal | 0,5 mm² |
| Corriente de carga máxima | 6 A |
| Aislamiento | PA |
| Superficie pin de soldadura | |
| Clase de combustibilidad según UL 94 | V0 |
| Longitud a desaislar | 4,5 mm |
| Número de polos | 4 |
| Rosca de tornillo | M1,6 |
| Par de apriete mín. | 0,12 Nm |
| Par de apriete máx. | 0,15 Nm |
Datos de conexión
| Sección de conductor rígido mín. | 0,14 mm² |
|---|---|
| Sección de conductor rígido máx. | 0,5 mm² |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 0,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 0,34 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 0,34 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 20 |
| 2 conductores con la misma sección, rígidos mín. | 0,14 mm² |
| 2 conductores con la misma sección, rígidos máx. | 0,34 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,14 mm² |
| 2 conductores con la misma sección, flexibles máx. | 0,34 mm² |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1725672-MPT 0,5/ 4-2,54 | 143 Kbytes |
|
