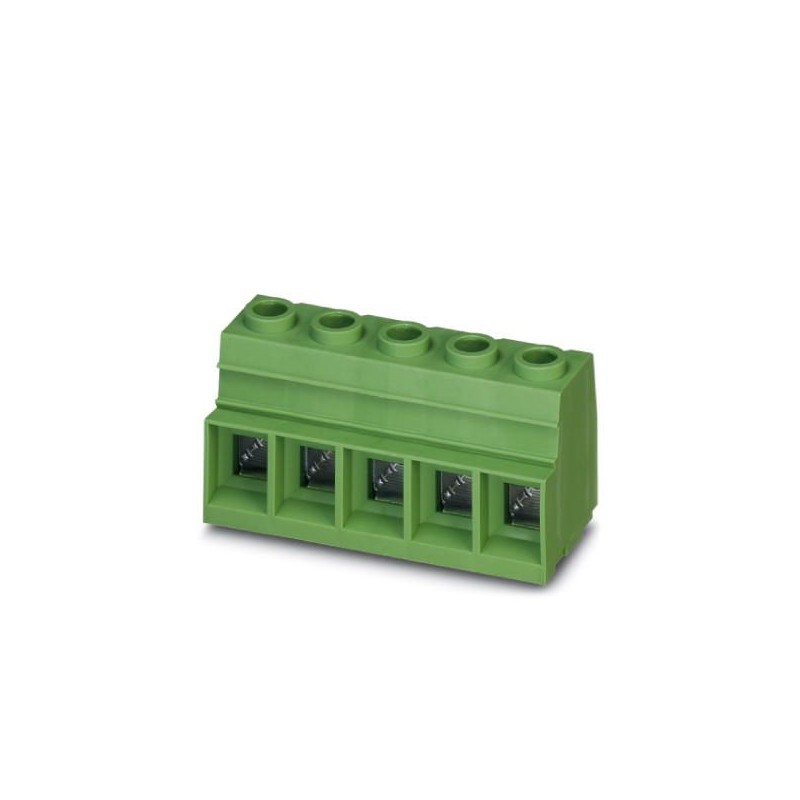

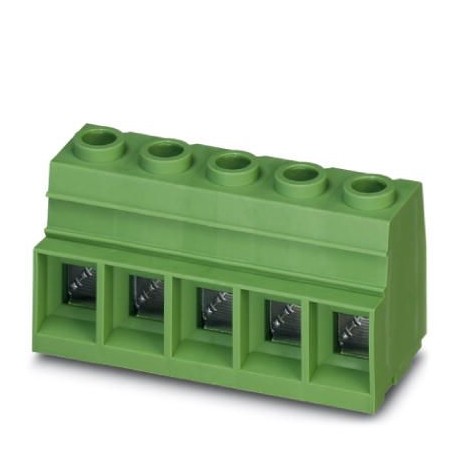

MKDSP 25/ 6-15,00 1932627 PHOENIX CONTACT Borne para placa de circuito impreso Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MKDSP 25/ 6-15,00 1932627 PHOENIX CONTACT Borne para placa de circuito impreso

MKDSP 25/ 6-15,00

1932627

PHOENIX_CONTACT

100

Borne p. placa de circuito impreso, corriente nominal: 125 A, tensión nominal: 1000 V, paso: 15 mm, número de polos: 6, tipo de conexión: Conexión por tornillo con cápsula de tracción, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde. Deben evitarse las cargas mecánicas permanentes del borne

Borne para placa de circuito impreso, corriente nominal: 125 A, tensión nominal (III/2): 1000 V, sección nominal: 35 mm², número de potenciales: 6, número de filas: 1, número de polos por fila: 6, familia de artículos: MKDSP 25, paso: 15 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: Z2L Pozidriv con ranura longitudinal, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 4,5 mm, número de pines de soldadura por potencial: 4, tipo de embalaje: empaquetado en caja. Deben evitarse las cargas mecánicas permanentes del borne

Más detalles


Conectores PCB

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Datos mercantiles

Clave de pedido1932627
Unidad de embalaje25 pcs
Clave de ventaAABFAA -
Cantidad de pedido mínima25 pcs
Página del catálogoPágina 455 (C_1_2013)
EAN4017918902124
Peso por unidad (sin incluir el embalaje)131,000 g
Número de tarifa arancelaria85369010
País de origenSK (Eslovaquia)

Dimensiones

Longitud [ l ]31 mm
Paso15 mm
Media a75 mm
Anchura [ w ]90 mm
Altura de construcción39 mm
Altura [ h ]43,5 mm
Longitud del pin [P]4,5 mm
Diámetro orificio1,6 mm

Generalidades

Familia de artículosMKDSP 25
Grupo material aislanteI
Tensión transitoria de dimensionamiento (III/3)8 kV
Tensión transitoria de dimensionamiento (III/2)8 kV
Tensión transitoria de dimensionamiento (II/2)8 kV
Tensión de dimensionamiento (III/3)1000 V
Tensión de dimensionamiento (III/2)1000 V
Tensión de dimensionamiento (II/2)1000 V
Conexión según normaEN-VDE
Corriente nominal IN125 A
Sección nominal35 mm²
Corriente de carga máxima125 A
AislamientoPA
Superficie pin de soldadura
Clase de combustibilidad según UL 94V0
Calibre machoB7
Longitud a desaislar18 mm
Número de polos6
Rosca de tornilloM5
Par de apriete mín.2,5 Nm
Par de apriete máx.4,5 Nm
ObservaciónEl par de apriete ≤ 25 mm² es 2,5 Nm, > 25 mm² es 4,5 Nm

Datos de conexión

Sección de conductor rígido mín.0,5 mm²
Sección de conductor rígido máx.35 mm²
Sección de conductor flexible mín.0,5 mm²
Sección de conductor flexible máx.35 mm²
Sección de conductor flexible con puntera, sin manguito de plástico mín.1 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.35 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.1,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.35 mm²
Sección de conductor AWG mín.20
Sección de conductor AWG máx.2
2 conductores con la misma sección, rígidos mín.0,5 mm²
2 conductores con la misma sección, rígidos máx.6 mm²
2 conductores con la misma sección, flexibles mín.0,5 mm²
2 conductores con la misma sección, flexibles máx.6 mm²
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín.0,5 mm²
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx.4 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín.0,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.16 mm²

Indicaciones sobre conductores de aluminio

Forma sección transversal-par de apriete de la líneaSección de línea:35 mm²; Par de giro:4,5 Nm; Forma del cable:redondo, unifilar, clase 1(re)
Sección de línea:25 mm²; Par de giro:2,5 Nm; Forma del cable:redondo, unifilar, clase 1(re)
Sección de línea:16 mm²; Par de giro:2,5 Nm; Forma del cable:redondo, unifilar, clase 1(re)
Especificación del ensayoDIN VDE 0276-603 (VDE 0276-603):2010-03
Indicaciones para preparación previa de conductoresPara un contacto duradero y seguro del conductor de aluminio se requieren las siguientes medidas: se deberá eliminar la capa de óxido del extremo pelado del conductor de aluminio con una cuchilla u sumergir inmediatamente en vaselina libre de ácidos y álcalis, es decir, neutra. Con cada nueva conexión de conductores, deberá repetirse la preparación previa de los mismos.

Normas y especificaciones

Conexión según normaEN-VDE
CUL
Clase de combustibilidad según UL 94V0

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

Datasheet - PDF
