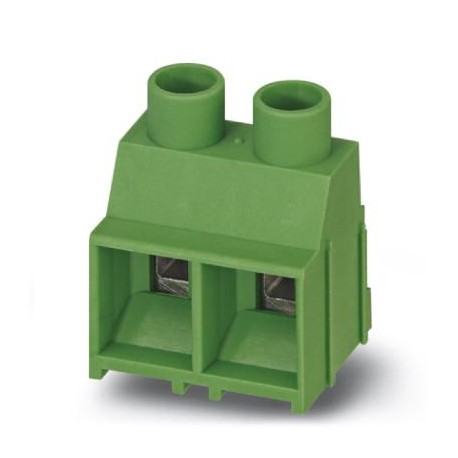

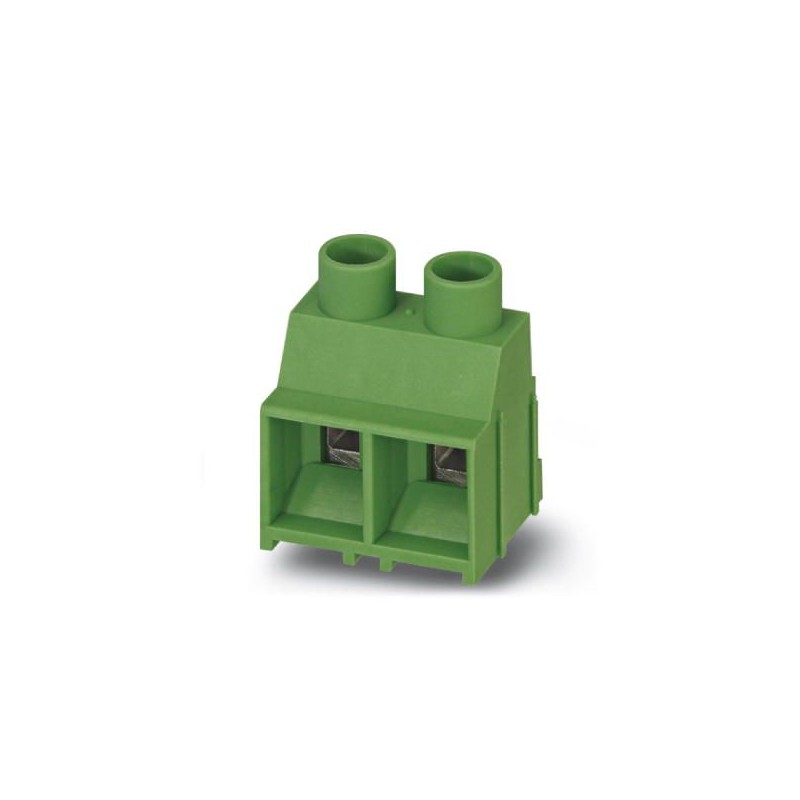

MKDS 5 HV/ 2-9,52-Z 1907432 PHOENIX CONTACT Borne para placa de circuito impreso
MKDS 5 HV/ 2-9,52-Z
1907432
PHOENIX_CONTACT
50
Borne p. placa de circuito impreso, corriente nominal: 32 A, tensión nominal: 1000 V, paso: 9,52 mm, número de polos: 2, tipo de conexión: Conexión por tornillo con cápsula de tracción, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde. ¡El artículo puede alinearse con distintos números de polos! Si solamente se utilizan 2 polos, se recomienda la variante MKDSV 5 HV con espiga de protección contra giro.
Borne para placa de circuito impreso, corriente nominal: 32 A, tensión nominal (III/2): 1000 V, sección nominal: 4 mm², número de potenciales: 2, número de filas: 1, número de polos por fila: 2, familia de artículos: MKDS 5 HV, paso: 9,52 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Pines en zigzag M, Longitud del pin [P]: 5,2 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja. ¡El artículo puede alinearse con distintos números de polos! Si solamente se utilizan 2 polos, se recomienda la variante MKDSV 5 HV con espiga de protección contra giro.
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1907432 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AABBAA - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 445 (C_1_2013) |
| EAN | 4017918603946 |
| Peso por unidad (sin incluir el embalaje) | 6,100 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | PL (Polonia) |
Propiedades del artículo
| Abreviatura | Borne para placa de circuito impreso |
|---|---|
| Familia de artículos | MKDS 5 HV |
| Paso | 9,52 mm |
| Número de polos | 2 |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Rosca de tornillo | M3 |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Pines en zigzag M |
| Número de pisos | 1 |
| Número de conexiones | 2 |
| Número de potenciales | 2 |
Datos característicos eléctricos
| Corriente asignada | 32 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 1000 V |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
Capacidad conex.
| Sección de conductor rígido | 0,2 mm² ... 6 mm² |
|---|---|
| Sección de conductor flexible | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG / kcmil | 24 ... 10 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 4 mm² |
| Sección de conductor flexible con puntera, con collar aislante | 0,25 mm² ... 4 mm² |
| 2 conductores con la misma sección, rígidos | 0,2 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles | 0,2 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico | 0,25 mm² ... 0,75 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico | 0,5 mm² ... 2,5 mm² |
| Longitud de pelado | 8 mm |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (5 - 7 µm Sn) |
| Superficie de metal área de soldadura (capa superior) | Estaño (5 - 7 µm Sn) |
Datos del material - carcasa
| Aislamiento | PA |
|---|---|
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Dimensiones del producto
| Esquema de dimensiones | |
|---|---|
| Longitud [ l ] | 16 mm |
| Anchura [ w ] | 19,04 mm |
| Altura [ h ] | 26,7 mm |
| Paso | 9,52 mm |
| Altura de construcción (altura sin espiga de soldadura) | 21,5 mm |
| Longitud del pin [P] | 5,2 mm |
| Dimensiones de patilla | 0,9 x 0,9 mm |
| Media a | 9,52 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 50 |
| Denominación Unidades de embalaje | Unidades |
Ensayos eléctricos
| Corriente asignada | 32 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 1000 V |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
Líneas de fuga y espacios de aire
| Grupo material aislante | I |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/3) | 690 V |
| Tensión de aislamiento de dimensionamiento (III/2) | 1000 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 1000 V |
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1907432-MKDS 5 HV/ 2-9,52-Z | 150 Kbytes |
|
