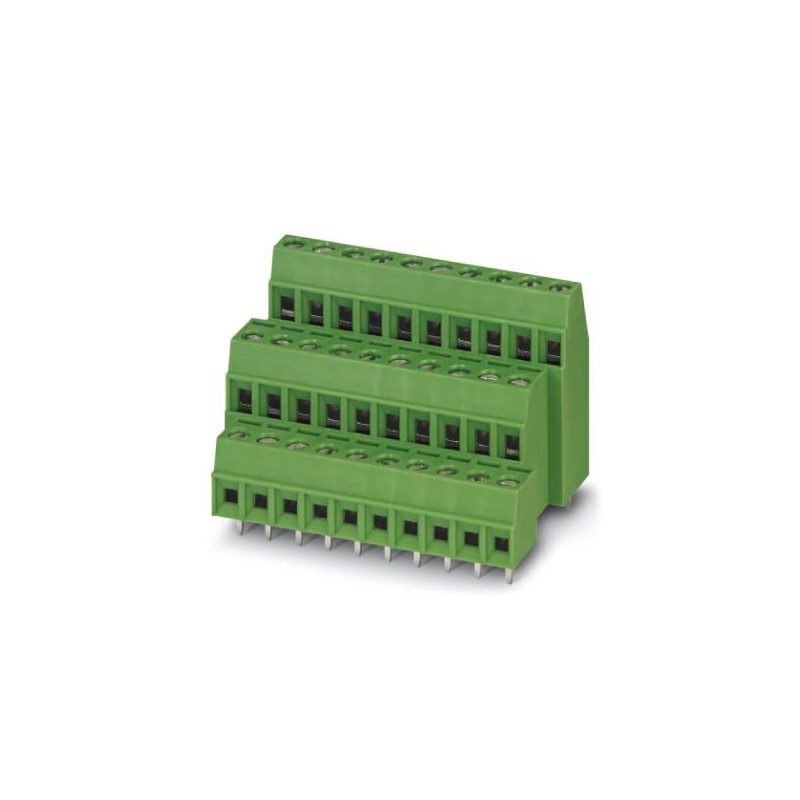

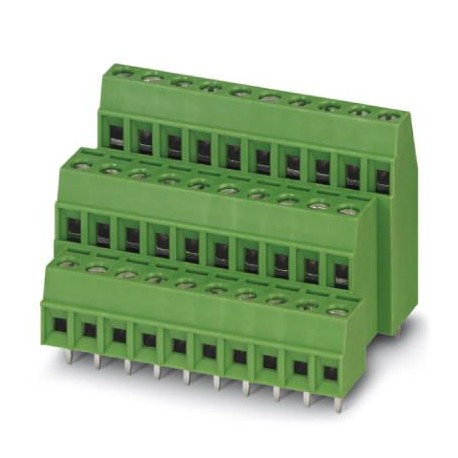

MK3DS 1/ 2-3,81 1727735 PHOENIX CONTACT Borne para placa de circuito impreso
MK3DS 1/ 2-3,81
1727735
PHOENIX_CONTACT
50
Borne p. placa de circuito impreso, corriente nominal: 8 A, tensión nominal: 160 V, paso: 3,81 mm, número de polos: 2, tipo de conexión: Conexión por tornillo con cápsula de tracción, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde
Borne para placa de circuito impreso, corriente nominal: 8 A, tensión nominal (III/2): 160 V, sección nominal: 1 mm², número de potenciales: 6, número de filas: 3, número de polos por fila: 2, familia de artículos: MK3DS 1, paso: 3,81 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja
Conectores > Terminal para circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1727735 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAABAA - |
| Página del catálogo | Página 87 (C_1_2013) |
| EAN | 4017918116361 |
| Peso por unidad (sin incluir el embalaje) | 4,187 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Propiedades del artículo
| Abreviatura | Borne para placa de circuito impreso |
|---|---|
| Familia de artículos | MK3DS 1 |
| Paso | 3,81 mm |
| Número de polos | 2 |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Forma del accionamiento cabeza de tornillo | Ranura longitudinal (L) |
| Rosca de tornillo | M2 |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Número de pisos | 3 |
| Número de conexiones | 6 |
| Número de potenciales | 6 |
Datos característicos eléctricos
| Corriente asignada | 8 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
Capacidad conex.
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
|---|---|
| Sección de conductor flexible | 0,14 mm² ... 1 mm² |
| Sección de conductor AWG / kcmil | 26 ... 16 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 0,5 mm² |
| Sección de conductor flexible con puntera, con collar aislante | 0,25 mm² ... 0,5 mm² |
| 2 conductores con la misma sección, rígidos | 0,14 mm² ... 0,5 mm² |
| 2 conductores con la misma sección, flexibles | 0,14 mm² ... 0,2 mm² |
| Longitud de pelado | 5 mm |
| Par de apriete | 0,22 Nm ... 0,25 Nm |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (5 - 7 µm Sn) |
| Superficie de metal del punto de embornaje (capa intermedia) | Níquel (2 - 3 µm Ni) |
| Superficie de metal área de soldadura (capa superior) | Estaño (5 - 7 µm Sn) |
| Superficie de metal área de soldadura (capa intermedia) | Níquel (2 - 3 µm Ni) |
Datos del material - carcasa
| Aislamiento | PA |
|---|---|
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Dimensiones del producto
| Esquema de dimensiones | |
|---|---|
| Pie de figura | Figura esquemática: para más información vea el dibujo de la línea de productos en el Centro de descargas |
| Longitud [ l ] | 25 mm |
| Anchura [ w ] | 9,52 mm |
| Altura [ h ] | 27,4 mm |
| Paso | 3,81 mm |
| Altura de construcción (altura sin espiga de soldadura) | 23,9 mm |
| Longitud del pin [P] | 3,5 mm |
| Dimensiones de patilla | 0,5 x 0,9 mm |
| Media a | 3,81 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 50 |
| Denominación Unidades de embalaje | Unidades |
Ensayos eléctricos
| Corriente asignada | 8 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
Líneas de fuga y espacios de aire
| Grupo material aislante | I |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/3) | 160 V |
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 320 V |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1727735-MK3DS 1/ 2-3,81 | 155 Kbytes |
|
