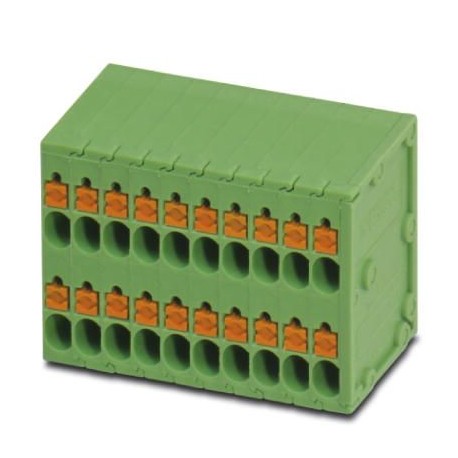

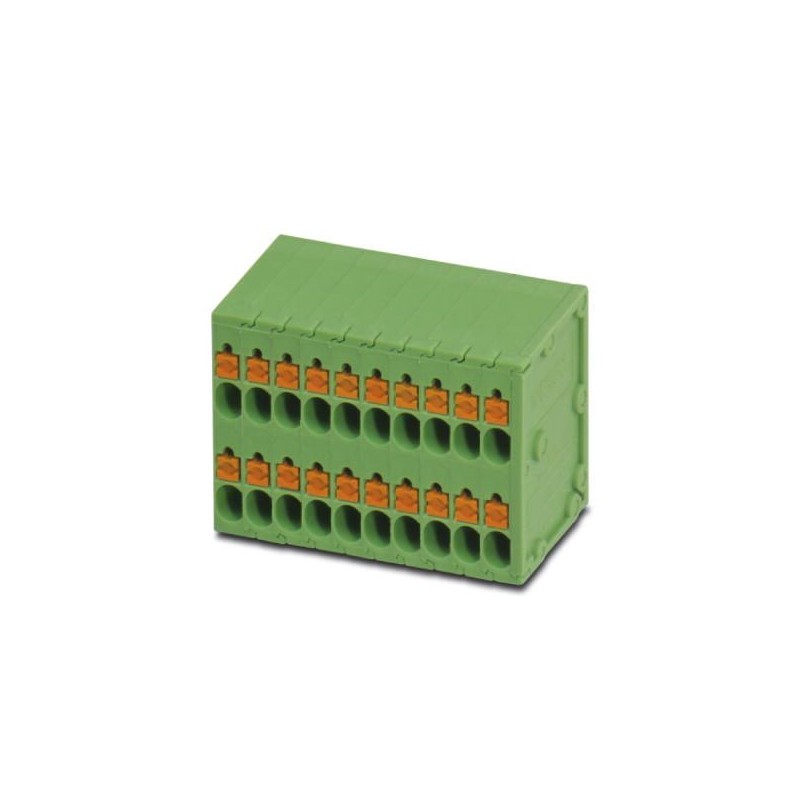

SPTD 1,5/ 2-H-3,5 1841490 PHOENIX CONTACT Borne para placa de circuito impreso
SPTD 1,5/ 2-H-3,5
1841490
PHOENIX_CONTACT
100
Borne p. placa de circuito impreso, corriente nominal: 10 A, tensión nominal: 200 V, paso: 3,5 mm, número de polos: 2, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde
Borne para placa de circuito impreso, corriente nominal: 10 A, tensión nominal (III/2): 200 V, sección nominal: 1,5 mm², número de potenciales: 4, número de filas: 2, número de polos por fila: 2, familia de artículos: SPTD 1,5, paso: 3,5 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1841490 |
|---|---|
| Unidad de embalaje | 100 pcs |
| Clave de venta | AAABFA - |
| Cantidad de pedido mínima | 100 pcs |
| Página del catálogo | Página 15 (NTK_2014) |
| EAN | 4046356909631 |
| Peso por unidad (sin incluir el embalaje) | 4,519 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | CN (China) |
Propiedades del artículo
| Abreviatura | Borne para placa de circuito impreso |
|---|---|
| Familia de artículos | SPTD 1,5 |
| Paso | 3,5 mm |
| Número de polos | 2 |
| Tipo de conexión | Conexión por resorte push-in |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Número de pisos | 2 |
| Número de conexiones | 4 |
| Número de potenciales | 4 |
Datos característicos eléctricos
| Corriente asignada | 10 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 200 V |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
Capacidad conex.
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
|---|---|
| Conductor individual/punto de embornaje multifilar GRP | 0,14 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG / kcmil | 26 ... 16 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, con collar aislante | 0,2 mm² ... 0,75 mm² |
| Longitud de pelado | 8 mm |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado galvánicamente |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (5 - 7 µm Sn) |
| Superficie de metal del punto de embornaje (capa intermedia) | Níquel (1,5 - 4 µm Ni) |
| Superficie de metal área de soldadura (capa superior) | Estaño (5 - 7 µm Sn) |
| Superficie de metal área de soldadura (capa intermedia) | Níquel (1,5 - 4 µm Ni) |
Datos del material - carcasa
| Aislamiento | PA |
|---|---|
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
Dimensiones del producto
| Esquema de dimensiones | |
|---|---|
| Longitud [ l ] | 18 mm |
| Anchura [ w ] | 12 mm |
| Altura [ h ] | 24,2 mm |
| Paso | 3,5 mm |
| Altura de construcción (altura sin espiga de soldadura) | 24,2 mm |
| Longitud del pin [P] | 3,5 mm |
| Separación entre vástagos | 9,35 mm |
| Dimensiones de patilla | 0,6 x 1 mm |
| Media a | 3,5 mm |
Dimensiones para el diseño de la placa de circuito impreso
| Diámetro orificio | 1,3 mm |
|---|---|
| Separación entre vástagos | 9,35 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 100 |
| Denominación Unidades de embalaje | Unidades |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -40 °C (En función de la curva de capacidad de carga de corriente/derating) |
Conexión y método de conexión
| Comprobación de daños en los conductores y de aflojamiento | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prueba aprobada |
Ensayo de tracción
| Ensayo de tracción | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prueba aprobada | |
| Sección de conductor / tipo de conductor / fuerza de tracción | 0,14 mm² / rígido / > 10 N |
| 0,14 mm² / flexible / > 10 N | |
| 1,5 mm² / rígido / > 40 N | |
| 1,5 mm² / flexible / > 40 N |
Ensayos eléctricos
| Corriente asignada | 10 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 200 V |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
Líneas de fuga y espacios de aire
| Grupo material aislante | I |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/3) | 160 V |
| Tensión de aislamiento de dimensionamiento (III/2) | 200 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 400 V |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1841490-SPTD 1,5/ 2-H-3,5 | 164 Kbytes |
|
