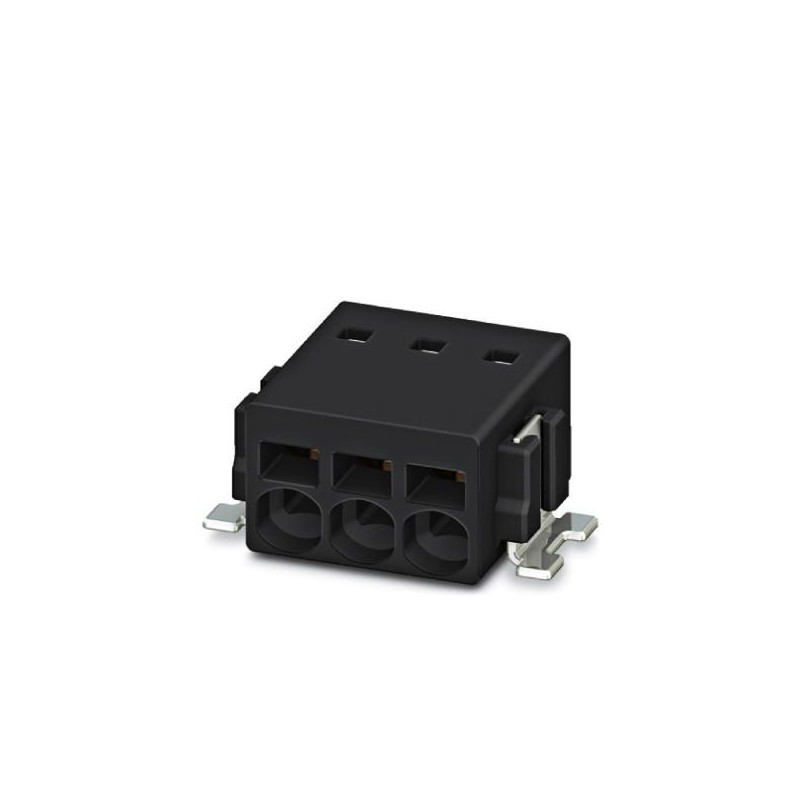

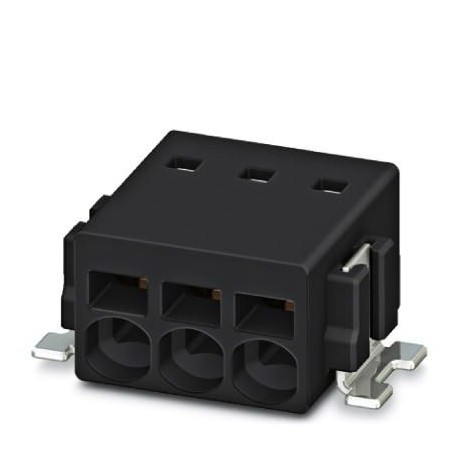

PTSM 0,5/ 4-2,5-H SMD R24
1702474
PHOENIX_CONTACT
770
Borne p. placa de circuito impreso, corriente nominal: 6 A, tensión nominal: 160 V, paso: 2,5 mm, número de polos: 4, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura SMD, dirección de conexión conductor/placa de circuito impreso: 0 °, color: negro
Borne para placa de circuito impreso, corriente nominal: 6 A, tensión nominal (III/2): 160 V, sección nominal: 0,5 mm², número de potenciales: 4, número de filas: 1, número de polos por fila: 4, familia de artículos: PTSM 0,5/..-H-SMD, paso: 2,5 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura SMD, dirección de conexión conductor/placa de circuito impreso: 0 °, color: negro, Disposición de pines: Disposición de pines lineal, número de pines de soldadura por potencial: 1, tipo de embalaje: Correa de 24 mm de ancho
Conectores > Terminal para circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1702474 |
---|---|
Unidad de embalaje | 770 pcs |
Clave de venta | AACBBA - |
Cantidad de pedido mínima | 770 pcs |
Página del catálogo | Página 53 (C_1_2013) |
EAN | 4046356592314 |
Peso por unidad (sin incluir el embalaje) | 1,433 g |
Número de tarifa arancelaria | 85369010 |
País de origen | IN (India) |
Abreviatura | Borne para placa de circuito impreso |
---|---|
Familia de artículos | PTSM 0,5/..-H-SMD |
Paso | 2,5 mm |
Número de polos | 4 |
Tipo de conexión | Conexión por resorte push-in |
Tipo de montaje | Soldadura SMD |
Diseño del pin | Geometría pad lineal |
Número de pisos | 1 |
Número de conexiones | 4 |
Número de potenciales | 4 |
Corriente asignada | 6 A |
---|---|
Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
Sección de conductor rígido | 0,14 mm² ... 0,5 mm² |
---|---|
Sección de conductor flexible | 0,2 mm² ... 0,5 mm² (posible hasta 0,75 mm², con una tensión asignada de aislamiento de 32 V con III/2) |
Sección de conductor AWG / kcmil | 26 ... 20 |
Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 0,5 mm² |
Longitud de pelado | 6 mm |
Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Material contacto | Aleación de Cu |
Características de la superficie | estañado de fundición maleable |
Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
Superficie de metal área de soldadura (capa superior) | Estaño (4 - 8 µm Sn) |
Aislamiento | LCP |
---|---|
Grupo material aislante | IIIa |
CTI según IEC 60112 | 175 |
Clase de combustibilidad según UL 94 | V0 |
Esquema de dimensiones | |
---|---|
Pie de figura | Figura esquemática: para más información vea el dibujo de la línea de productos en el Centro de descargas |
Longitud [ l ] | 9 mm |
Anchura [ w ] | 12,6 mm |
Altura [ h ] | 5,12 mm |
Paso | 2,5 mm |
Altura de construcción (altura sin espiga de soldadura) | 5,12 mm |
Separación entre vástagos | 2,5 mm |
Media a | 7,5 mm |
Esquema de dimensiones | |
---|---|
Tipo de embalaje | Correa de 24 mm de ancho |
Unidad de embalaje | 770 |
Denominación Unidades de embalaje | Unidades |
Ancho de cinta [W] | 24 mm |
Diámetro de la bobina [A] | 330 mm |
Medidas exteriores de la bobina [W2] | 30,4 mm |
Tipo del embalaje exterior | Bolsa transparente |
Proceso | Soldadura por reflujo |
---|---|
Especificación del ensayo | conforme a IPC/JEDEC J-STD-020D.1:2008-03 |
conforme a IEC 60068-2-58:2005-02 | |
Moisture Sensitive Level | MSL 1 |
Classification Temperature Tc | 260 °C |
Ciclos soldad. por reflujo | 3 |
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (montaje) | -5 °C ... 100 °C |
Temperatura ambiente (servicio) | -40 °C |
Comprobación conexión | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
---|---|
Resultado de la prueba | Prueba aprobada |
Comprobación de daños en los conductores y de aflojamiento | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
Prueba aprobada |
Ensayo de tracción | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
---|---|
Prueba aprobada | |
Sección de conductor / tipo de conductor / fuerza de tracción | 0,14 mm² / rígido / > 7 N |
0,14 mm² / flexible / > 7 N | |
0,2 mm² / rígido / > 10 N | |
0,5 mm² / rígido / > 30 N | |
0,75 mm² / flexible / > 35 N |
Corriente asignada | 6 A |
---|---|
Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2003-11 |
---|---|
Grupo material aislante | IIIa |
Tensión | 32 V |
Tensión de aislamiento de dimensionamiento (III/3) | 32 V |
Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
Tensión de aislamiento de dimensionamiento (II/2) | 160 V |
Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
Resistencia contra el envejecimiento, contra la humedad, contra la entrada de cuerpos sólidos y contra la entrada perjudicial de agua | Prueba aprobada DIN EN 60998-1 (VDE 0613-1):2005-03 168 h/100 °C 48 h/30 °C/92 % |
---|---|
Resultado de la prueba | Prueba aprobada |
Especificación del ensayo | DIN EN 60998-1 (VDE 0613-1):2005-03 |
Calor seco | 168 h/100 °C |
Calor húmedo | 48 h/30 °C/92 % |
Resultado de la prueba | Prueba aprobada |
---|---|
Especificación del ensayo | DIN EN 60998-1 (VDE 0613-1):2005-03 |
Calor seco | 168 h/100 °C |
Calor húmedo | 48 h/30 °C/92 % |
China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
---|---|
Sin sustancias peligrosas por encima de los umbrales |
