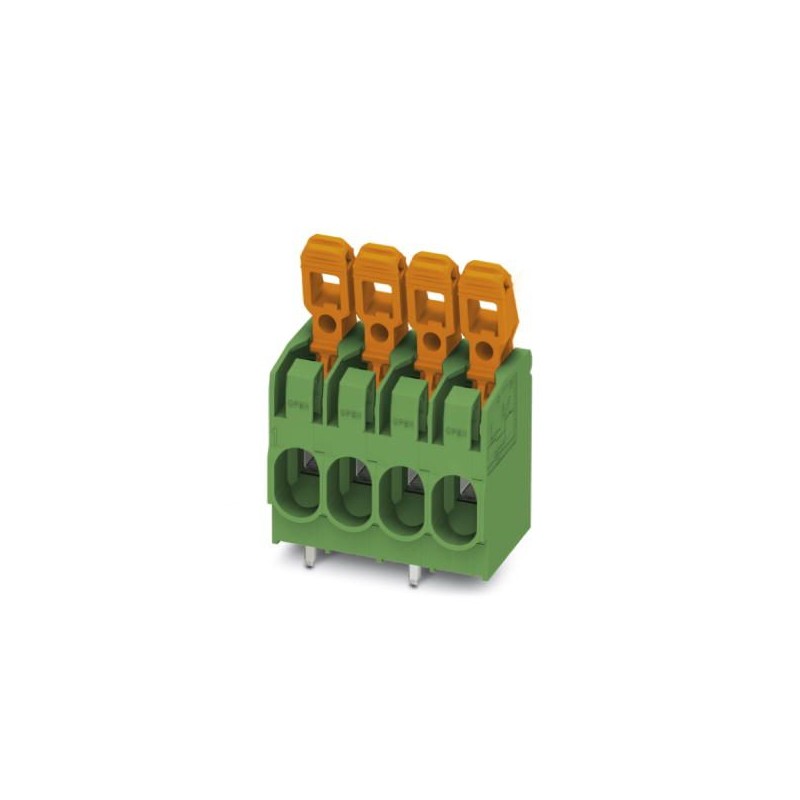

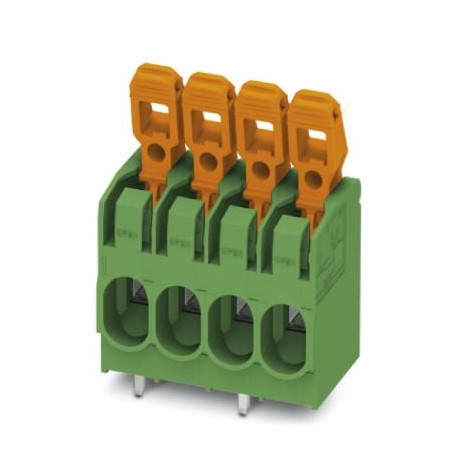

PLH 5/10-7,5-ZF 1792180 PHOENIX CONTACT Borne para placa de circuito impreso
PLH 5/10-7,5-ZF
1792180
PHOENIX_CONTACT
25
Borne p. placa de circuito impreso, corriente nominal: 41 A, tensión nominal: 1000 V, paso: 7,5 mm, número de polos: 10, tipo de conexión: Conexión por resorte push lock, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde
Borne para placa de circuito impreso, corriente nominal: 41 A, tensión de dimensionamiento (III/2): 1000 V, sección nominal: 6 mm², Número de potenciales: 10, Número de filas: 1, Número de polos por fila: 10, familia de artículos: PLH 5/, paso: 7,5 mm, tipo de conexión: Conexión por resorte push lock, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines doble lineal, Longitud del pin [P]: 3,6 mm, tipode embalaje: empaquetado en caja
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1792180 |
|---|---|
| Unidad de embalaje | 25 pcs |
| Clave de venta | AABCAA - |
| Página del catálogo | Página 471 (C_1_2013) |
| EAN | 4046356610742 |
| Peso por unidad (sin incluir el embalaje) | 39,000 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | SK (Eslovaquia) |
Dimensiones
| Longitud [ l ] | 22,7 mm |
|---|---|
| Paso | 7,5 mm |
| Media a | 67,5 mm |
| Anchura [ w ] | 76 mm |
| Altura de construcción | 24,1 mm |
| Altura [ h ] | 27,7 mm |
| Longitud del pin [P] | 3,6 mm |
| Separación entre vástagos | 12,5 mm |
| Diámetro orificio | 2 mm |
Generalidades
| Familia de artículos | PLH 5/ |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Corriente nominal IN | 41 A |
| Sección nominal | 6 mm² |
| Aislamiento | PA |
| Superficie pin de soldadura | |
| Clase de combustibilidad según UL 94 | V0 |
| Longitud a desaislar | 12 mm |
| Número de polos | 10 |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 6 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,2 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 6 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,2 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 6 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 10 |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 2,5 mm² |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
