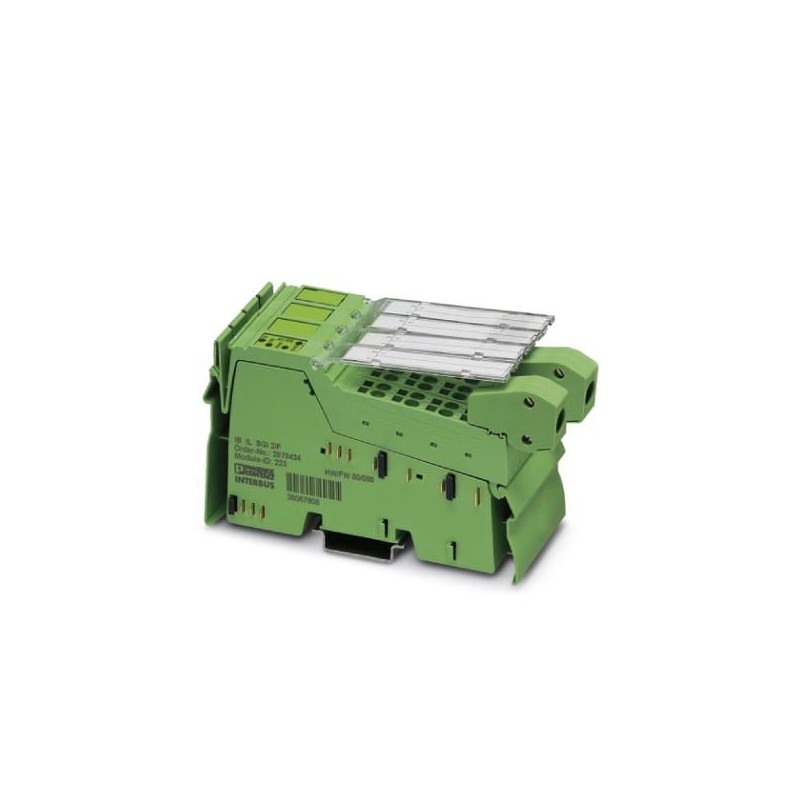

IB IL SGI 2/F-2MBD-PAC 2878735 PHOENIX CONTACT Borne funcional Inline
IB IL SGI 2/F-2MBD-PAC
2878735
PHOENIX_CONTACT
Borne de entradas analógicas Inline para la conexión de extensómetros, completo con accesorios (conector y superficie de rotulación), velocidad de transmisión 2 Mbaudios, 2 entradas rápidas, técnica de conexión de 4, 6 conductores
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2878735 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI144 - |
| Página del catálogo | Página 283 (AX_2009) |
| EAN | 4017918996437 |
| Peso por unidad (sin incluir el embalaje) | 190,000 g |
| Número de tarifa arancelaria | 85389091 |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 190 g |
| Modo operativo | Servicio de datos de proceso con 3 palabras, PCP con 1 palabra |
| Mensajes de diagnóstico | Fallo de la alimentación de tensión en UANAMensaje de error en los datos de proceso |
| Fallo o la tensión lógica ULdemasiado baja Mensaje de error periférico en el acoplador de bus | |
| Error en periferia Mensaje de error en los datos de proceso |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 2 MBit/s |
| Física de transmisión | Cobre |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | típ. 100 mA |
| máx. 110 mA | |
| Denominación | Suministro de los módulos analógicos (UANA) |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | típ. 8 mA (sin DMS) |
| típ. 32 mA (con carga máxima de 58,3 Ω en UV= 5 V) | |
| Consumo de potencia | típ. 0,94 W (Aparato en funcionamiento nominal) |
Entradas analógicas
| Descripción de la entrada | Canales de entrada para extensiómetros |
|---|---|
| Número de entradas | 2 |
| Técnica de conexión | Cable de 6 ó 4 conductores, de par trenzado, apantallado |
| Diferencia de puente Ud | Rango de medición fijado al seleccionar el valor característico y la tensión de puente |
| Tensión de puente U0 | 3,3 V |
| Valores nominales | +1 mV/V, +2 mV/V, +3 mV/V, +4 mV/V |
| ±1 mV/V, ±2 mV/V, ±3 mV/V, ±4 mV/V | |
| Representación del valor de medición | 15 bits + signo |
Salidas analógicas
| Descripción de la salida | Salida de tensión |
|---|---|
| Número de salidas | 2 |
| Impedancia | > 58,3 Ω (típico, resistencia total admisible de DMS) |
| Tensión de salida | 5 V |
| 3,3 V | |
| Corriente de salida | típ. 55 mA (con UV= 3,3 V) |
| típ. 85 mA (con UV= 5 V) |
Separación de potencial
| Trayecto de comprobación | Lógica / periférico analógico (aislador digital) 500 V AC 50 Hz 1 min. |
|---|---|
| Tierra funcional / periférico analógico (aislamiento) 500 V AC 50 Hz 1 min. | |
| Lógica / Tierra funcional (aislamiento) 500 V AC 50 Hz 1 min. |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2878735-IB IL SGI 2/F-2MBD-PAC | 129 Kbytes |
|
