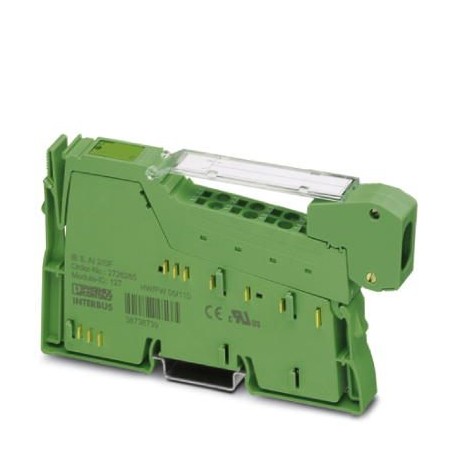

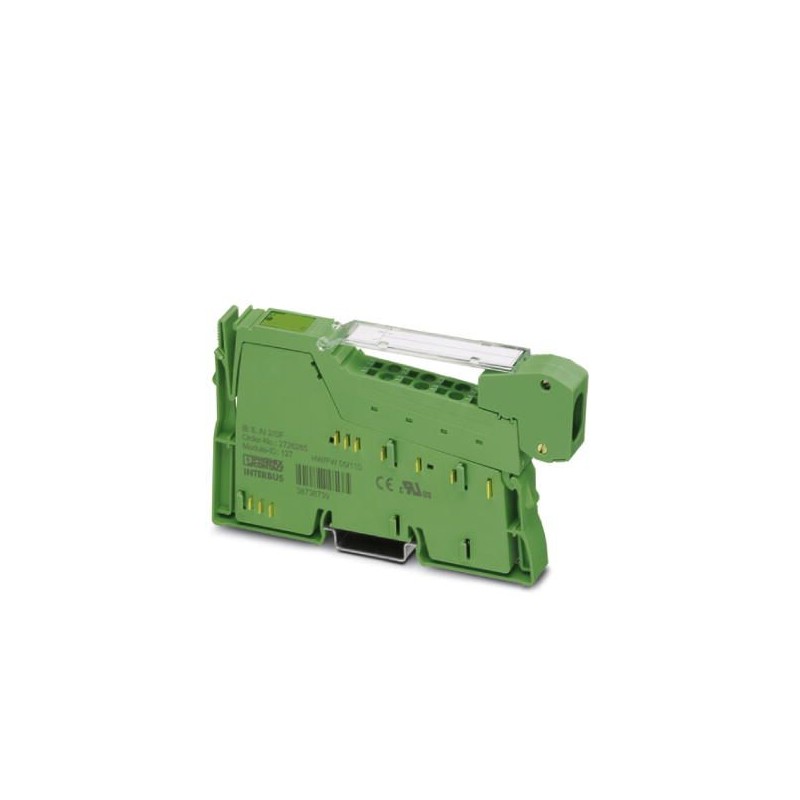

IB IL AI 2/SF-XC-PAC 2701157 PHOENIX CONTACT Módulo Inline
IB IL AI 2/SF-XC-PAC
2701157
PHOENIX_CONTACT
Inline XC, Módulo de entrada analógica, Entradas analógicas: 2, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, técnica de conexión: 2 conductores, velocidad de transmisión en el bus local: 500 kBit/s, Variante Extreme Conditions, índice de protection: IP20, incluidos Inline conector y superficie de rotulación
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2701157 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI141 - |
| Página del catálogo | Página 158 (C_6_2017) |
| EAN | 4046356713832 |
| Peso por unidad (sin incluir el embalaje) | 69,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Medidas
| Esquema de dimensiones | |
|---|---|
| Anchura | 12,2 mm |
| Altura | 136,8 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones de la carcasa |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C (Estándar) |
|---|---|
| -40 °C ... 70 °C (Ampliado, véase el capítulo "Prueba satisfactoria: uso en condiciones ambientales extremas" de la hoja de características.) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 69 g |
| Observación acerca de las indicaciones de peso | sin conectores |
| Modo operativo | Servicio de datos de proceso con dos palabras |
| Mensajes de diagnóstico | Corte de la alimentación interna de periferia sí |
| Error en periferia Mensaje de error en los datos de proceso | |
| Error de usuario Mensaje de error en los datos de proceso |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | típ. 45 mA |
| máx. 60 mA | |
| Denominación | Suministro de los módulos analógicos (UANA) |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | típ. 13 mA |
| máx. 18 mA | |
| Consumo de potencia | típ. 662 mW |
Entradas analógicas
| Descripción de la entrada | Entradas Single Ended, tensión o corriente |
|---|---|
| Denominación Entrada | Entradas analógicas |
| Número de entradas | 2 |
| Tipo de conexión | Conector apantallado Inline |
| Técnica de conexión | 2 conductores |
| Nota sobre la tecnología de conexión | apantallado |
| Tiempo de conversión A/D | típ. 120 µs (por canal) |
| Frecuencia límite (3 dB) | 40 Hz |
| Denominación de la protección | Prot. contra sobretensiones |
| Formato de datos | IB IL, IB ST, IB RT, representación normalizada |
| Sistema de medición | Aproximación sucesiva |
| Resolución del valor de medición | 16 bits (15 bits + signo) |
| Representación del valor de medición | 16 bits complemento a dos |
| Señal de entrada Corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| Resistencia de entrada Entrada de corriente | 50 Ω (Resistencia de medición) |
| Señal de entrada Tensión | 0 V ... 10 V |
| -10 V ... 10 V | |
| Resistencia de entrada Entrada de tensión | > 220 kΩ |
| Margen de tensión de modo común señal-masa | 40 V (entre la entrada de corriente y la tierra funcional) |
Separación de potencial
| Trayecto de comprobación | Alimentación de 7,5 V (lógica de bus), alimentación de 24 V UANA/ periferia 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentación de 7,5 V (lógica de bus), alimentación de 24 V UANA/ tierra funcional 500 V AC 50 Hz 1 min. | |
| Periferia / tierra funcional 500 V AC 50 Hz 1 min. |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
