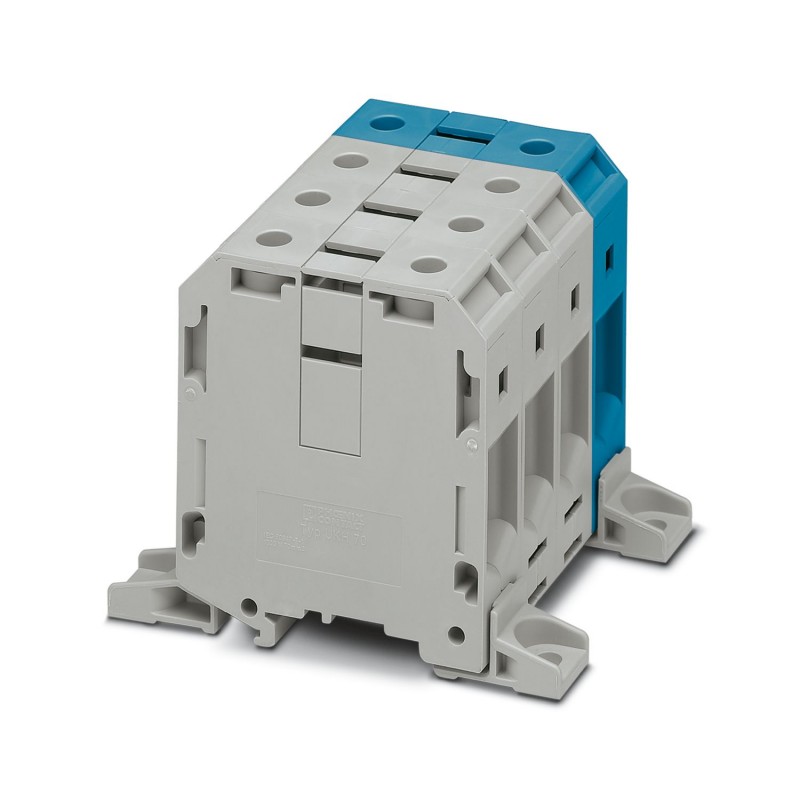

UKH 70-3L/N-F 3076523 PHOENIX CONTACT Borne de corriente
UKH 70-3L/N-F
3076523
PHOENIX_CONTACT
3
Borne de corriente, tipo de conexión: Conexión por tornillo, número de conexiones: 8, número de polos: 4, sección:16 mm² - 95 mm², AWG: 4 - 3/0, anchura: 81,2 mm, altura: 80 mm, color: gris/azul, clase de montaje: Atornillado directo
Borne de corriente, tensión nominal: 1000 V, corriente nominal: 192 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 70 mm², sección: 16 mm² - 95 mm², clase de montaje: atornillado directo, color: gris/azul
Bloques de terminales > Terminal de conexión de paso
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 3076523 |
|---|---|
| Unidad de embalaje | 3 pcs |
| Clave de venta | BE1311 - |
| Cantidad de pedido mínima | 3 pcs |
| Página del catálogo | Página 259 (C_1_2017) |
| EAN | 4046356654104 |
| Peso por unidad (sin incluir el embalaje) | 627,900 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | CN (China) |
Generalidades
| Número de polos | 4 |
|---|---|
| Número de pisos | 1 |
| Número de conexiones | 8 |
| Potenciales | 4 |
| Sección nominal | 70 mm² |
| Color | gris/azul |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 6,27 W |
| Corriente de carga máxima | 192 A (con una sección de cable de 70 mm², la corriente de suma de todos los cables conectados no puede exceder la corriente máxima de carga.) |
| Corriente nominal IN | 192 A |
| Tensión nominal UN | 1000 V |
| Pared lateral abierta | No |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Utilización estática de material aislante en frío | -60 °C |
| Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
| Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
| Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 clase I | 2 |
| NF F16-101, NF F10-102 clase F | 2 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Rosca de tornillo | M8 |
| Longitud a desaislar | 24 mm |
| Par de apriete mín. | 8 Nm |
| Par de apriete máx. | 10 Nm |
| Conexión según norma | IEC 60947-7-1 |
| Observación | Atención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio. |
| Sección de conductor rígido mín. | 16 mm² |
| Sección de conductor rígido máx. | 95 mm² |
| Sección de conductor AWG mín. | 4 |
| Sección de conductor AWG máx. | 3/0 |
| Sección de conductor flexible mín. | 25 mm² |
| Sección de conductor flexible máx. | 70 mm² |
| Sección del conductor flexible AWG mín. | 3 |
| Sección del conductor flexible AWG máx. | 2/0 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 16 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 70 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 16 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 70 mm² |
| 2 conductores con la misma sección, rígidos mín. | 16 mm² |
| 2 conductores con la misma sección, rígidos máx. | 25 mm² |
| 2 conductores con la misma sección, flexibles mín. | 16 mm² |
| 2 conductores con la misma sección, flexibles máx. | 25 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 16 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 25 mm² |
| Calibre macho | A11 |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-1 |
|---|---|
| Clase de combustibilidad según UL 94 | V0 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3076523-UKH 70-3L/N-F | 116 Kbytes |
|
