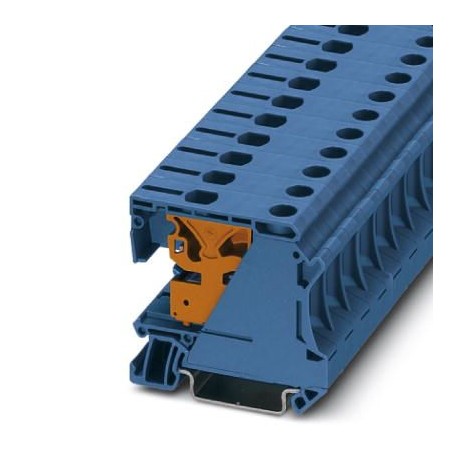

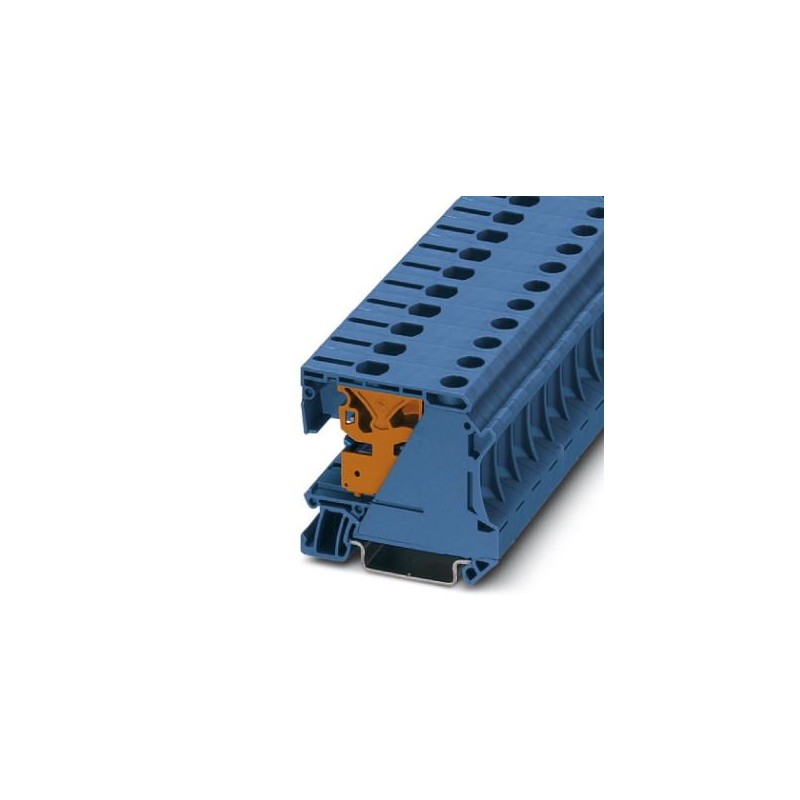

UTN 16 3245053 PHOENIX CONTACT Borne de neutro seccionable
UTN 16
3245053
PHOENIX_CONTACT
50
Borne de neutro seccionable, para la interrupción del conductor neutro, Conexión por tornillo, sección: 6 mm² - 25 mm², AWG: 10 - 4, anchura: 12,2 mm, color: azul, clase de montaje: NS 35/7,5, NS 35/15
Borne de neutro seccionable, Indicación de montaje:Para fijar de forma segura la barra colectora N, deben colocarse caballetes al principio y al final de cada regleta de bornes, así como regletas más largas cada 20 cm.Encontrará los correspondientes caballetes adecuados en phoenixcontact.net/products, para la interrupción del conductor neutro, tensión nominal: 400 V, corriente nominal: 76 A, Conexión por tornillo, Sección de dimensionamiento: 16 mm², sección: 6 mm² - 25 mm², clase de montaje: NS 35/7,5, NS 35/15, color: azul
Bloques de terminales > Terminal de desconexión de conductor neutro
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 3245053 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE1152 - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 253 (C_1_2017) |
| EAN | 4046356299008 |
| Peso por unidad (sin incluir el embalaje) | 31,480 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | PL (Polonia) |
Generalidades
| Observación | Nota sobre el montaje:Para fijar de forma segura la barra colectora del neutro, deben colocarse caballetes al principio y al final de cada regleta de bornes, así como regletas más largas cada 20 cm. |
|---|---|
| Número de pisos | 1 |
| Número de conexiones | 2 |
| Potenciales | 1 |
| Sección nominal | 16 mm² |
| Color | azul |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V2 |
| Corriente de carga máxima | 76 A (con una sección de conductor de 16 mm²) |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 2,43 W |
| Corriente de carga máxima | 76 A |
| Corriente nominal IN | 76 A |
| Tensión nominal UN | 400 V |
| Pared lateral abierta | No |
| Especificación de ensayo protección contra contacto | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protección del dorso de la mano | Garantizado |
| Seguridad ante contacto con los dedos | Garantizado |
| Resultado ensayo de tensión transitoria | Prueba aprobada |
| Valor nominal ensayo de tensión transitoria | 4,8 kV |
| Resultado prueba de tensión alterna soportable | Prueba aprobada |
| Valor nominal tensión alterna soportable | 1,5 kV |
| Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple) | Prueba aprobada |
| Resultado prueba de flexibilidad | Prueba aprobada |
| Ensayo de flexión velocidad de rotación | 10 r.p.m. |
| Ensayo de flexión revoluciones | 135 |
| Ensayo de flexión de sección de conductor/peso | 6 mm2/1,4 kg |
| 16 mm2/2,9 kg | |
| 25 mm2/4,5 kg | |
| Result. prueba tracción | Prueba aprobada |
| Prueba de tracción sección del conductor | 6 mm² |
| Fuerza de tracción Valor nominal | 80 N |
| Prueba de tracción sección del conductor | 16 mm² |
| Fuerza de tracción Valor nominal | 100 N |
| Prueba de tracción sección del conductor | 25 mm² |
| Fuerza de tracción Valor nominal | 135 N |
| Resultado del asiento fijo en el soporte de fijación | Prueba aprobada |
| Asiento fijo sobre superficie de fijación | NS 35 |
| Valor nominal | 5 N |
| Resultado de la comprobación de caída de tensión | Prueba aprobada |
| Exigencia Caída de tensión | ≤ 3,2 mV |
| Resultado de la verificación de calentamiento | Prueba aprobada |
| Result. ensayo corr. corta dur. | Prueba aprobada |
| Ensayo de corriente de corta duración sección del conductor | 16 mm² |
| Corriente de corta duración | 1,92 kA |
| Resultado prueba térmica | Prueba aprobada |
| Ensayo de envejecimiento para bornes de carril sin tornillos ciclos de temperatura | 192 |
| Comprobación de características térmicas (llama de aguja) tiempo de acción | 30 s |
| Resultado ensayo de envejecimiento | Prueba aprobada |
| Resultado prueba oscilaciones, ruido de banda ancha | Prueba aprobada |
| Especificación de ensayo, oscilaciones, ruido de banda ancha | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro de ensayo | Ensayo de vida útil categoría 1, clase B, en la caja del vagón |
| Frecuencia de ensayo | f1= 5 Hz hasta f2= 150 Hz |
| Nivel ASD | 1,857 (m/s2)2/Hz |
| Aceleración | 0,8 g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado prueba de choque | Prueba aprobada |
| Especificación de ensayo, prueba de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Aceleración | 5g |
| Duración del choque | 30 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 125 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Datos de conexión
| Observación | Punto de embornaje |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M5 |
| Longitud a desaislar | 12 mm |
| Par de apriete mín. | 2,5 Nm |
| Par de apriete máx. | 3 Nm |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido mín. | 6 mm² |
| Sección de conductor rígido máx. | 25 mm² |
| Sección de conductor AWG mín. | 10 |
| Sección de conductor AWG máx. | 4 |
| Sección de conductor flexible mín. | 6 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Sección del conductor flexible AWG mín. | 10 |
| Sección del conductor flexible AWG máx. | 6 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 6 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 16 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 6 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 16 mm² |
| 2 conductores con la misma sección, rígidos mín. | 2,5 mm² |
| 2 conductores con la misma sección, rígidos máx. | 10 mm² |
| 2 conductores con la misma sección, flexibles mín. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 4 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 4 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 6 mm² |
| Calibre macho | B7 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141138eCl@ss 8.027141138eCl@ss 9.027141138
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3245053-UTN 16 | 106 Kbytes |
|
