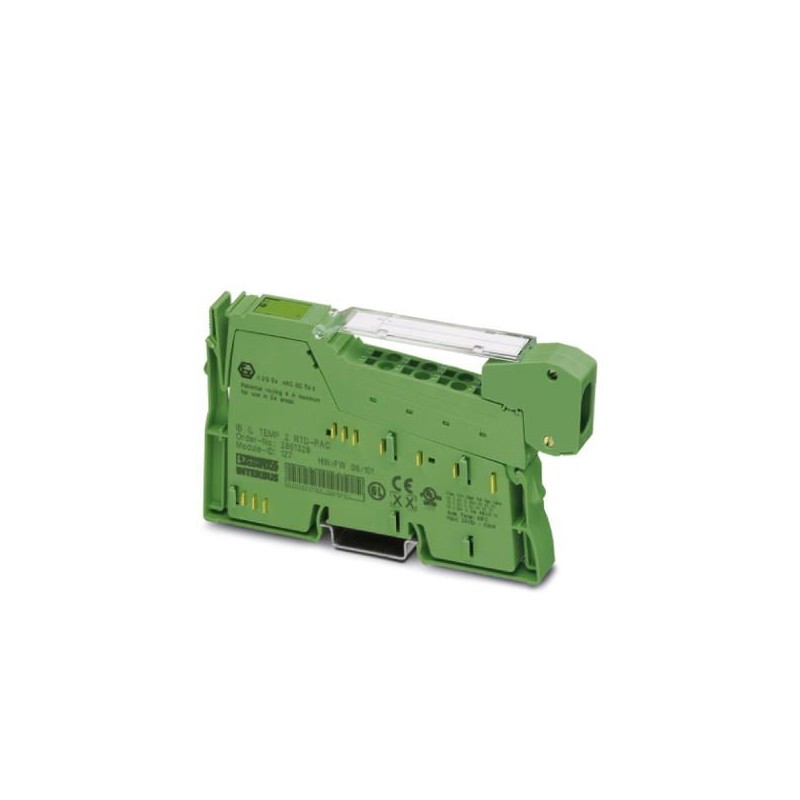

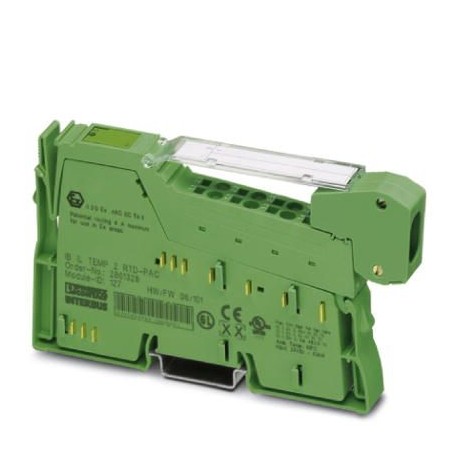

IB IL TEMP 2 RTD-PAC 2861328 PHOENIX CONTACT Borne funcional Inline
IB IL TEMP 2 RTD-PAC
2861328
PHOENIX_CONTACT
Borne de entradas analógicas Inline, completo con accesorios (conector y superficie de rotulación), 2 entradas, RTD (sensores de resistencia), técnica de conexión de 2, 3 y 4 conductores
Inline, Módulo de registro de temperatura, Entradas RTD analógicas: 2, tecnología de conexión: 2, 3, 4 conductores, velocidad de transmisión en el bus local: 500 kBit/s, índice de protección: IP20, incluidos Inline conector y superficie de rotulación
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2861328 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI143 - |
| Página del catálogo | Página 165 (C_6_2017) |
| EAN | 4017918894269 |
| Peso por unidad (sin incluir el embalaje) | 67,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| 80 kPa ... 106 kPa (hasta 3000 m por encima del nivel del mar, en zona ATEX 2) | |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 67 g |
| Observación acerca de las indicaciones de peso | sin conectores |
| Modo operativo | Servicio de datos de proceso con dos palabras |
| Mensajes de diagnóstico | Corte de la alimentación interna de periferia Mensaje de error periférico en el acoplador de bus |
| Fallo o la tensión lógica ULdemasiado baja Mensaje de error periférico en el acoplador de bus | |
| Error en periferia Mensaje de error en los datos de proceso | |
| Error de usuario Mensaje de error en los datos de proceso |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | típ. 43 mA |
| máx. 60 mA | |
| Denominación | Suministro de los módulos analógicos (UANA) |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | típ. 11 mA |
| máx. 18 mA | |
| Consumo de potencia | típ. 587 mW |
Entradas analógicas
| Número de entradas | 2 |
|---|---|
| Denominación Entrada | Entradas RTD analógicas |
| Descripción de la entrada | Entrada para sensores de temperatura resistivos |
| Tipo de conexión | Conexión por resorte |
| Técnica de conexión | 2, 3, 4 conductores |
| Nota sobre la tecnología de conexión | apantallado |
| Tipos de sensor utilizables (RTD) | Sensores para Pt, Ni, KTY, Cu, resistencias lineales |
| Margen de resistencia lineal | 0 Ω ... 400 Ω |
| 0 Ω ... 4 kΩ | |
| Sistema de medición | Aproximación sucesiva |
| Representación del valor de medición | 16 bits complemento a dos |
| Tiempo de conversión A/D | típ. 120 µs (por canal) |
| Resolución A/D | 16 Bit |
| Actualización de los datos de proceso | 32 ms (ambos canales en la técnica de 3 conductores) |
Separación de potencial
| Trayecto de comprobación | Alimentación de 7,5 V (lógica de bus) / alimentación analógica de 24 V (periferia analógica) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentación de 7,5 V (lógica de bus) / tierra funcional 500 V AC 50 Hz 1 min. | |
| Alimentación analógica de 24 V (periferia analógica) / tierra funcional 500 V AC 50 Hz 1 min. |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2861328-IB IL TEMP 2 RTD-PAC | 125 Kbytes |
|
