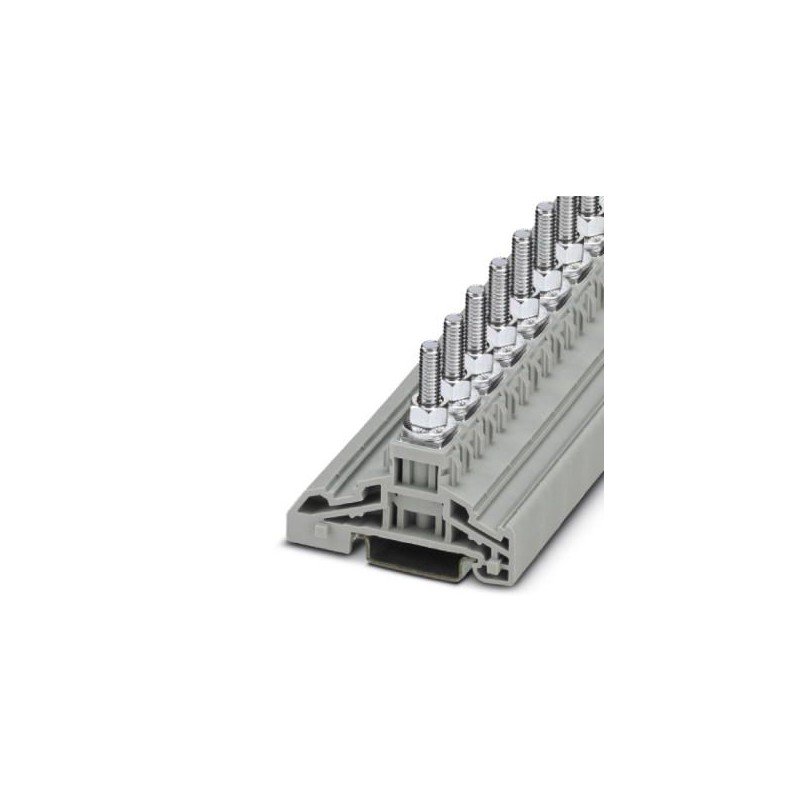

HV M6/1 3049204 PHOENIX CONTACT Empalmador de conectores
HV M6/1
3049204
PHOENIX_CONTACT
25
Empalmador de conectores, tipo de conexión: Conexión por espárrago, número de conexiones: 1, anchura: 16 mm, altura: 55 mm, color: gris, clase de montaje: NS 35/7,5, NS 35/15
Empalmador de conectores, tensión nominal: 1000 V, corriente nominal: 125 A, número de conexiones: 1, tipo de conexión: Conexión por espárrago, Sección de dimensionamiento: 35 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris
Conectividad armarios industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 3049204 |
|---|---|
| Unidad de embalaje | 25 pcs |
| Clave de venta | BE4211 - |
| Cantidad de pedido mínima | 25 pcs |
| Página del catálogo | Página 552 (C_1_2017) |
| EAN | 4046356184038 |
| Peso por unidad (sin incluir el embalaje) | 20,976 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 1 |
| Sección nominal | 35 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 4,06 W |
| Conexión según norma | IEC 60947-7-1 |
| Corriente nominal IN | 125 A |
| Corriente de carga máxima | 125 A |
| Tensión nominal UN | 1000 V |
| Pared lateral abierta | No |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Utilización estática de material aislante en frío | -60 °C |
| Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
| Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
| Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 clase I | 2 |
| NF F16-101, NF F10-102 clase F | 2 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensiones
| Longitud | 67 mm |
|---|---|
| Anchura | 16 mm |
| Altura | 55 mm |
| Altura NS 35/7,5 | 58 mm |
| Altura NS 35/15 | 65,5 mm |
| Longitud del espárrago | 22,5 mm |
Datos de conexión
| Tipo de conexión | Conexión por espárrago |
|---|---|
| Sección de conductor rígido mín. | 1,5 mm² |
| Sección de conductor rígido máx. | 35 mm² |
| Sección de conductor flexible mín. | 2,5 mm² |
| Sección de conductor flexible máx. | 35 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 35 mm² |
| Conexión por terminal según la norma | DIN 46234 |
| Sección transversal de la conexión del terminal de cable mín. | 2,5 mm² |
| Sección transversal de la conexión del terminal de cable máx. | 35 mm² |
| Longitud del espárrago | 22,5 mm |
| Diámetro del espárrago | 6 mm |
| Par de apriete mín. | 3 Nm |
| Par de apriete máx. | 6 Nm |
| Conexión por terminal según la norma | DIN 46235 |
| Sección transversal de la conexión del terminal de cable mín. | 6 mm² |
| Sección transversal de la conexión del terminal de cable máx. | 35 mm² |
| Longitud del espárrago | 22,5 mm |
| Diámetro del espárrago | 6 mm |
| Par de apriete mín. | 3 Nm |
| Par de apriete máx. | 6 Nm |
| Conexión por terminal según la norma | DIN 46237 |
| Sección transversal de la conexión del terminal de cable mín. | 2,5 mm² |
| Sección transversal de la conexión del terminal de cable máx. | 6 mm² |
| Longitud del espárrago | 22,5 mm |
| Diámetro del espárrago | 6 mm |
| Par de apriete mín. | 3 Nm |
| Par de apriete máx. | 6 Nm |
| Rosca de tornillo | M6 |
| Par de apriete mín. | 3 Nm |
| Par de apriete máx. | 6 Nm |
Normas y especificaciones
| Conexión según norma | CSA |
|---|---|
| IEC 60947-7-1 | |
| Clase de combustibilidad según UL 94 | V0 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3049204-HV M6/1 | 103 Kbytes |
|
