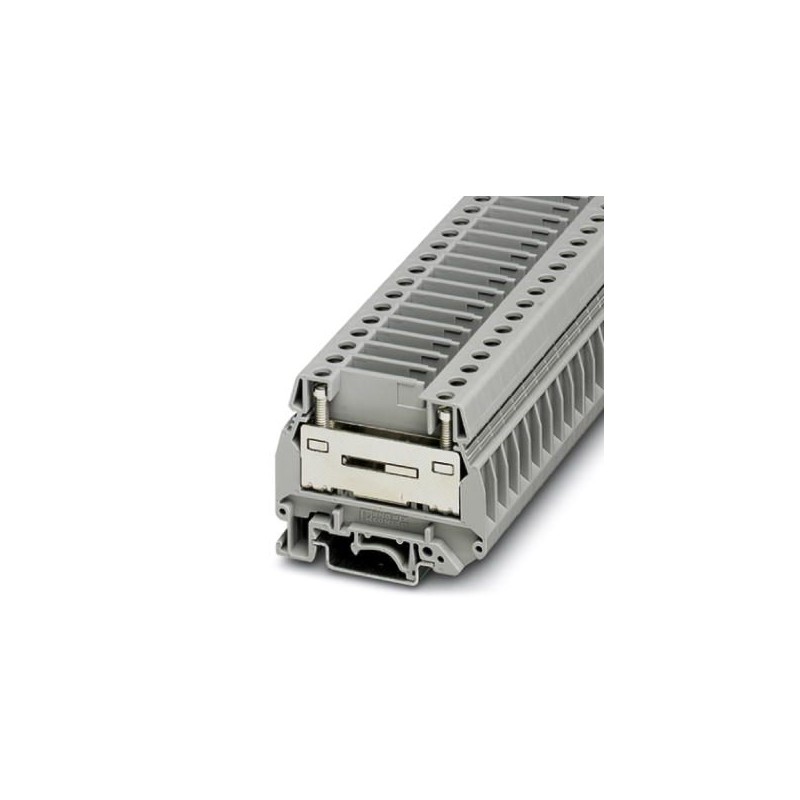

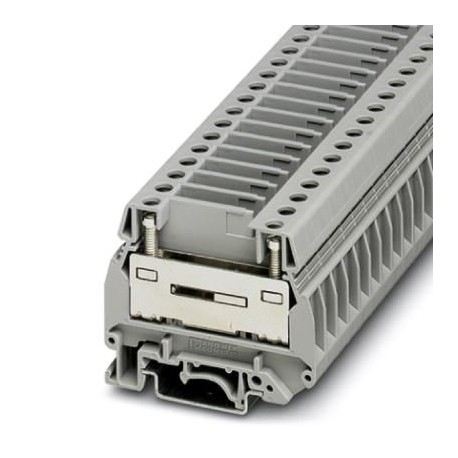

UGSK/S 0305080 PHOENIX CONTACT Borne eslabón desliz., sin eslabón deslizante, tipo de conexión: Conexión por..
UGSK/S
0305080
PHOENIX_CONTACT
50
Borne eslabón desliz., sin eslabón deslizante, tipo de conexión: Conexión por tornillo, número de conexiones: 2, sección:0,5 mm² - 10 mm², AWG: 20 - 8, anchura: 8,2 mm, color: gris, clase de montaje: NS 35/7,5, NS 35/15, NS 32
Borne eslabón desliz., sin eslabón deslizante, tensión nominal: 500 V, corriente nominal: 41 A, número de conexiones: 2, tipo de conexión: Conexión por tornillo, 1er piso, Sección de dimensionamiento: 6 mm², sección: 0,5 mm² - 10 mm², clase de montaje: NS 35/7,5, NS 35/15, NS 32, color: gris
Bloques de terminales > Terminal de conexión de paso
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 6 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V2 |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Conexión según norma | IEC 60947-7-1 |
| Corriente nominal IN | 41 A |
| Corriente de carga máxima | 57 A (con una sección de conductor de 10 mm²) |
| Tensión nominal UN | 500 V |
| Pared lateral abierta | Sí |
Dimensiones
| Longitud | 61 mm |
|---|---|
| Anchura | 8,2 mm |
| Altura NS 35/7,5 | 53,5 mm |
| Altura NS 35/15 | 61 mm |
| Altura NS 32 | 58,5 mm |
Datos de conexión
| Sección de conductor rígido mín. | 0,5 mm² |
|---|---|
| Sección de conductor rígido máx. | 10 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 6 mm² |
| Sección de conductor AWG mín. | 20 |
| Sección de conductor AWG máx. | 8 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 6 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 4 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,5 mm² |
| 2 conductores con la misma sección, rígidos máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles máx. | 4 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 4 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 4 mm² |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 11 mm |
| Rosca de tornillo | M4 |
| Par de apriete mín. | 1,5 Nm |
| Par de apriete máx. | 1,8 Nm |
| Seccionador | M2,6 0,5 Nm 0,6 Nm |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| IEC 60947-7-1 | |
| Clase de combustibilidad según UL 94 | V2 |
eCl@ss
| eCl@ss 4.0 | 27141126 |
|---|---|
| eCl@ss 4.1 | 27141126 |
| eCl@ss 5.0 | 27141127 |
| eCl@ss 5.1 | 27141127 |
| eCl@ss 6.0 | 27141127 |
| eCl@ss 7.0 | 27141127 |
| eCl@ss 8.0 | 27141126 |
| eCl@ss 9.0 | 27141126 |
ETIM
| ETIM 2.0 | EC000902 |
|---|---|
| ETIM 3.0 | EC000902 |
| ETIM 4.0 | EC000902 |
| ETIM 5.0 | EC000902 |
UNSPSC
| UNSPSC 6.01 | 30211811 |
|---|---|
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-0305080-UGSK/S | 137 Kbytes |
|
