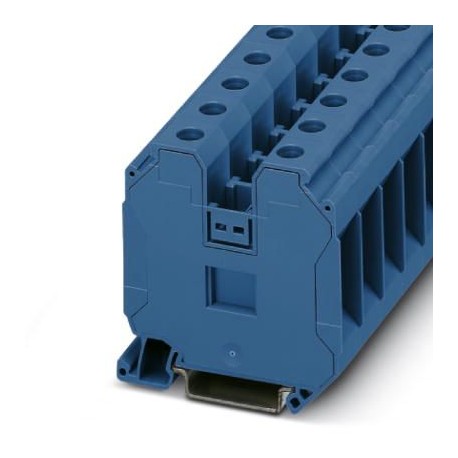

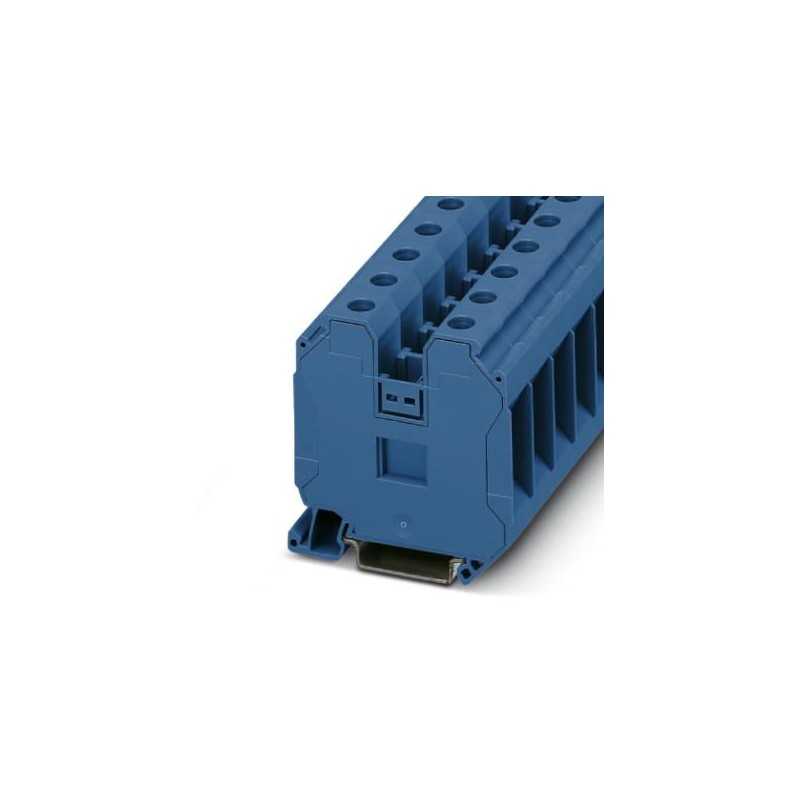

UT 35 BU
3044238
PHOENIX_CONTACT
50
Borne de paso, tipo de conexión: Conexión por tornillo, número de conexiones: 2, sección:1,5 mm² - 50 mm², AWG: 16 - 1/0, anchura: 16 mm, altura: 65,1 mm, color: azul, clase de montaje: NS 35/7,5, NS 35/15
Borne de paso, tensión nominal: 1000 V, corriente nominal: 125 A, número de conexiones: 2, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 35 mm², sección: 1,5 mm² - 50 mm², clase de montaje: NS 35/7,5, NS 35/15, color: azul
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Clave de pedido | 3044238 |
---|---|
Unidad de embalaje | 50 pcs |
Clave de venta | BE1111 - |
Página del catálogo | Página 255 (C_1_2017) |
EAN | 4017918977566 |
Peso por unidad (sin incluir el embalaje) | 55,720 g |
Número de tarifa arancelaria | 85369010 |
País de origen | TR (Turquía) |
Número de pisos | 1 |
---|---|
Número de conexiones | 2 |
Potenciales | 1 |
Sección nominal | 35 mm² |
Color | azul |
Aislamiento | PA |
Clase de combustibilidad según UL 94 | V0 |
Campo de empleo | Industria ferroviaria |
Construcción de maquinaria | |
Construcción de instalaciones | |
Industria de procesos | |
Tensión transitoria de dimensionamiento | 8 kV |
Grado de polución | 3 |
Categoría de sobretensiones | III |
Grupo material aislante | I |
Potencia disipada máxima con condición nominal | 4,06 W |
Corriente de carga máxima | 150 A (con una sección de conductor de 50 mm²) |
Corriente nominal IN | 125 A |
Tensión nominal UN | 1000 V |
Pared lateral abierta | No |
Especificación de ensayo protección contra contacto | DIN EN 50274 (VDE 0660-514):2002-11 |
Protección del dorso de la mano | Garantizado |
Seguridad ante contacto con los dedos | Garantizado |
Resultado ensayo de tensión transitoria | Prueba aprobada |
Valor nominal ensayo de tensión transitoria | 9,8 kV |
Resultado prueba de tensión alterna soportable | Prueba aprobada |
Valor nominal tensión alterna soportable | 2,2 kV |
Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple) | Prueba aprobada |
Resultado prueba de flexibilidad | Prueba aprobada |
Ensayo de flexión velocidad de rotación | 10 r.p.m. |
Ensayo de flexión revoluciones | 135 |
Ensayo de flexión de sección de conductor/peso | 1,5 mm2/0,4 kg |
35 mm2/6,8 kg | |
50 mm² / 9,5 kg | |
Result. prueba tracción | Prueba aprobada |
Prueba de tracción sección del conductor | 1,5 mm² |
Fuerza de tracción Valor nominal | 40 N |
Prueba de tracción sección del conductor | 35 mm² |
Fuerza de tracción Valor nominal | 190 N |
Prueba de tracción sección del conductor | 50 mm² |
Fuerza de tracción Valor nominal | 236 N |
Resultado del asiento fijo en el soporte de fijación | Prueba aprobada |
Asiento fijo sobre superficie de fijación | NS 35 |
Valor nominal | 10 N |
Resultado de la comprobación de caída de tensión | Prueba aprobada |
Exigencia Caída de tensión | ≤ 3,2 mV |
Resultado de la verificación de calentamiento | Prueba aprobada |
Result. ensayo corr. corta dur. | Prueba aprobada |
Ensayo de corriente de corta duración sección del conductor | 35 mm² |
Corriente de corta duración | 4,2 kA |
Ensayo de corriente de corta duración sección del conductor | 50 mm² |
Corriente de corta duración | 6 kA |
Resultado prueba térmica | Prueba aprobada |
Comprobación de características térmicas (llama de aguja) tiempo de acción | 30 s |
Resultado prueba oscilaciones, ruido de banda ancha | Prueba aprobada |
Especificación de ensayo, oscilaciones, ruido de banda ancha | DIN EN 50155 (VDE 0115-200):2008-03 |
Espectro de ensayo | Ensayo de vida útil categoría 1, clase B, en la caja del vagón |
Frecuencia de ensayo | f1= 5 Hz hasta f2= 150 Hz |
Nivel ASD | 1,857 (m/s2)2/Hz |
Aceleración | 0,8 g |
Duración de ensayo por eje | 5 h |
Direcciones de ensayo | Ejes X, Y y Z |
Resultado prueba de choque | Prueba aprobada |
Especificación de ensayo, prueba de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
Tipo de choque | Semisinusoide |
Aceleración | 5g |
Duración del choque | 30 ms |
Número de choques por dirección | 3 |
Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Utilización estática de material aislante en frío | -60 °C |
Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
NF F16-101, NF F10-102 clase I | 2 |
NF F16-101, NF F10-102 clase F | 2 |
Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Anchura | 16 mm |
---|---|
Ancho de tapa | 2,2 mm |
Longitud | 61,2 mm |
Altura | 65,1 mm |
Altura NS 35/7,5 | 65,7 mm |
Altura NS 35/15 | 73,2 mm |
Tipo de conexión | Conexión por tornillo |
---|---|
Rosca de tornillo | M6 |
Longitud a desaislar | 18 mm |
Par de apriete mín. | 3,2 Nm |
Par de apriete máx. | 3,7 Nm |
Conexión según norma | IEC 60947-7-1 |
Observación | Atención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio. |
Sección de conductor rígido mín. | 1,5 mm² |
Sección de conductor rígido máx. | 50 mm² |
Sección de conductor AWG mín. | 16 |
Sección de conductor AWG máx. | 1/0 |
Sección de conductor flexible mín. | 1,5 mm² |
Sección de conductor flexible máx. | 50 mm² |
Sección del conductor flexible AWG mín. | 16 |
Sección del conductor flexible AWG máx. | 1/0 |
Sección de conductor flexible con puntera, sin manguito de plástico mín. | 1,5 mm² |
Sección de conductor flexible con puntera, sin manguito de plástico máx. | 35 mm² |
Sección de conductor flexible con puntera, con manguito de plástico mín. | 1,5 mm² |
Sección de conductor flexible con puntera, con manguito de plástico máx. | 35 mm² |
2 conductores con la misma sección, rígidos mín. | 1,5 mm² |
2 conductores con la misma sección, rígidos máx. | 16 mm² |
2 conductores con la misma sección, flexibles mín. | 1,5 mm² |
2 conductores con la misma sección, flexibles máx. | 10 mm² |
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 1,5 mm² |
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 16 mm² |
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 1,5 mm² |
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 10 mm² |
Conexión según norma | IEC/EN 60079-7 |
Sección de conductor rígido mín. | 1,5 mm² |
Sección de conductor rígido máx. | 50 mm² |
Sección de conductor AWG mín. | 16 |
Sección de conductor AWG máx. | 1/0 |
Sección de conductor flexible mín. | 1,5 mm² |
Sección de conductor flexible máx. | 35 mm² |
Calibre macho | B9 |
Conexión según norma | CSA |
---|---|
IEC 60947-7-1 | |
Clase de combustibilidad según UL 94 | V0 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
---|---|
Sin sustancias peligrosas por encima de los umbrales |
