UT 2,5-PE
3044092
PHOENIX_CONTACT
50

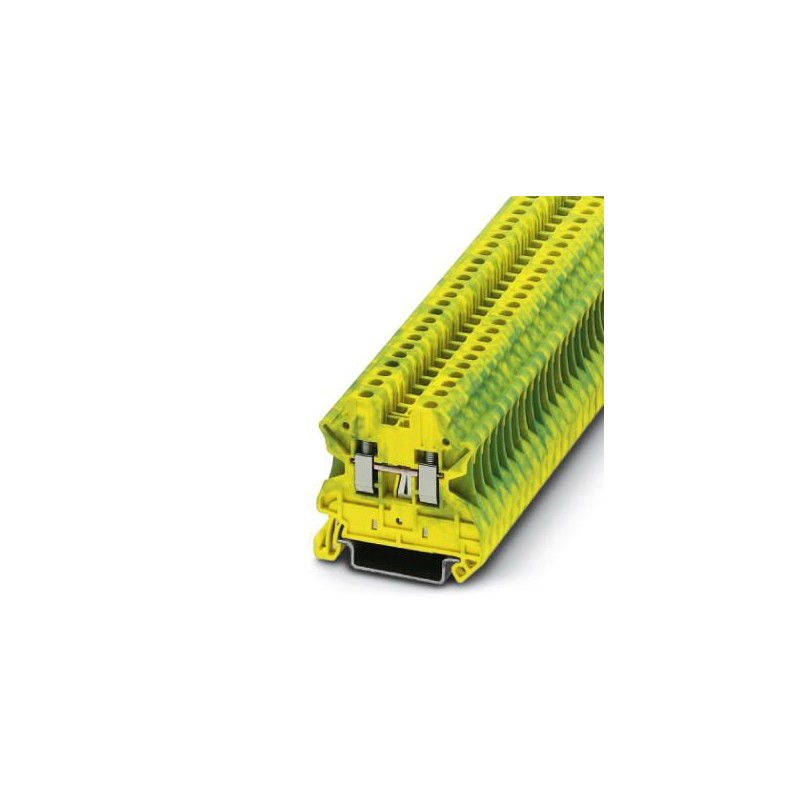

Borne de tierra para carril, tipo de conexión: Conexión por tornillo, número de conexiones: 2, sección:0,14 mm² - 4 mm², AWG: 26 - 12, anchura: 5,2 mm, altura: 46,9 mm, color: amarillo-verde, clase de montaje: NS 35/7,5, NS 35/15

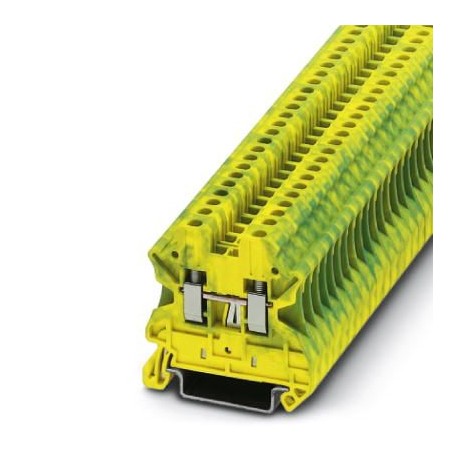

Borna de tierra, número de conexiones: 2, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 2,5 mm², sección: 0,14 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: amarillo-verde
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Clave de pedido | 3044092 |
---|---|
Unidad de embalaje | 50 pcs |
Clave de venta | BE1121 - |
Página del catálogo | Página 219 (C_1_2017) |
EAN | 4017918960360 |
Peso por unidad (sin incluir el embalaje) | 11,801 g |
Número de tarifa arancelaria | 85369010 |
País de origen | DE (Alemania) |
Número de pisos | 1 |
---|---|
Número de conexiones | 2 |
Sección nominal | 2,5 mm² |
Color | amarillo-verde |
Aislamiento | PA |
Clase de combustibilidad según UL 94 | V0 |
Campo de empleo | Industria ferroviaria |
Construcción de maquinaria | |
Construcción de instalaciones | |
Industria de procesos | |
Tensión transitoria de dimensionamiento | 8 kV |
Grado de polución | 3 |
Categoría de sobretensiones | III |
Grupo material aislante | I |
Pared lateral abierta | Sí |
Resultado prueba oscilaciones, ruido de banda ancha | Prueba aprobada |
Especificación de ensayo, oscilaciones, ruido de banda ancha | DIN EN 50155 (VDE 0115-200):2008-03 |
Espectro de ensayo | Ensayo de vida útil categoría 1, clase B, en la caja del vagón |
Frecuencia de ensayo | f1= 5 Hz hasta f2= 150 Hz |
Nivel ASD | 1,857 (m/s2)2/Hz |
Aceleración | 0,8 g |
Duración de ensayo por eje | 5 h |
Direcciones de ensayo | Ejes X, Y y Z |
Resultado prueba de choque | Prueba aprobada |
Tipo de choque | Semisinusoide |
Aceleración | 5g |
Duración del choque | 30 ms |
Número de choques por dirección | 3 |
Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Utilización estática de material aislante en frío | -60 °C |
Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
NF F16-101, NF F10-102 clase I | 2 |
NF F16-101, NF F10-102 clase F | 2 |
Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Anchura | 5,2 mm |
---|---|
Ancho de tapa | 2,2 mm |
Longitud | 47,7 mm |
Altura | 46,9 mm |
Altura NS 35/7,5 | 47,5 mm |
Altura NS 35/15 | 55 mm |
Observación | Observe la capacidad de corriente de los carriles. |
---|---|
Tipo de conexión | Conexión por tornillo |
Rosca de tornillo | M3 |
Longitud a desaislar | 9 mm |
Par de apriete mín. | 0,5 Nm |
Par de apriete máx. | 0,6 Nm |
Conexión según norma | IEC 60947-7-2 |
Observación | Atención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio. |
Sección de conductor rígido mín. | 0,14 mm² |
Sección de conductor rígido máx. | 4 mm² |
Sección de conductor AWG mín. | 26 |
Sección de conductor AWG máx. | 12 |
Sección de conductor flexible mín. | 0,14 mm² |
Sección de conductor flexible máx. | 4 mm² |
Sección del conductor flexible AWG mín. | 26 |
Sección del conductor flexible AWG máx. | 12 |
Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,14 mm² |
Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,14 mm² |
Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
2 conductores con la misma sección, rígidos mín. | 0,14 mm² |
2 conductores con la misma sección, rígidos máx. | 1,5 mm² |
2 conductores con la misma sección, flexibles mín. | 0,14 mm² |
2 conductores con la misma sección, flexibles máx. | 1,5 mm² |
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 1,5 mm² |
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,14 mm² |
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 1,5 mm² |
Conexión según norma | IEC/EN 60079-7 |
Sección de conductor rígido mín. | 0,14 mm² |
Sección de conductor rígido máx. | 4 mm² |
Sección de conductor AWG mín. | 26 |
Sección de conductor AWG máx. | 12 |
Sección de conductor flexible mín. | 0,14 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Calibre macho | A3 |
Conexión según norma | CSA |
---|---|
IEC 60947-7-2 | |
Clase de combustibilidad según UL 94 | V0 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
