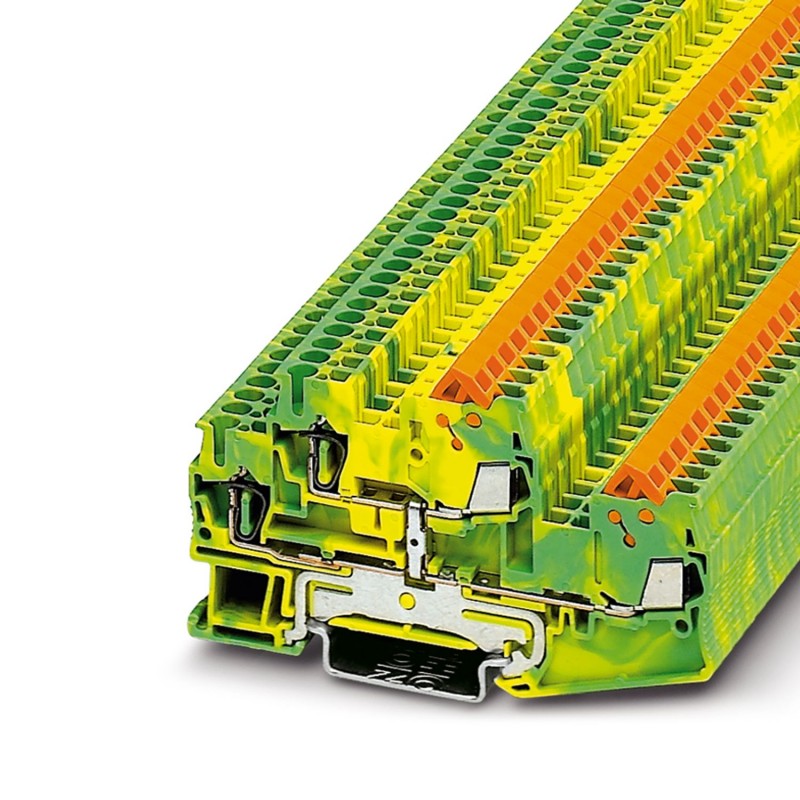

QTTCBS 1,5-PE 3050248 PHOENIX CONTACT Borne de doble piso conductor de protección
QTTCBS 1,5-PE
3050248
PHOENIX_CONTACT
50
Borne de doble piso conductor de protección, tipo de conexión: Conexión rápida, Conexión por resorte, sección: 0,25 mm² - 1,5 mm², AWG: 24 - 16, anchura: 5,2 mm, color: amarillo-verde, montaje: NS 35/7,5, NS 35/15
Borne de doble piso conductor de protección, 1er piso, tipo de conexión: Conexión rápida, sección: 0,25 mm² - 1,5 mm², tipo de conexión: Conexión por resorte, sección: 0,08 mm² - 4 mm², montaje: NS 35/7,5, NS 35/15, color: amarillo-verde
Conectividad armarios industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 3050248 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE3129 - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 207 (C_1_2017) |
| EAN | 4017918975890 |
| Peso por unidad (sin incluir el embalaje) | 18,599 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | PL (Polonia) |
Generalidades
| Número de pisos | 2 |
|---|---|
| Número de conexiones | 4 |
| Sección nominal | 1,5 mm² |
| Color | amarillo-verde |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Tipo de conexión | Conexión rápida |
| Conexión según norma | IEC 60947-7-2 |
| Tipo de conexión | Conexión por resorte |
| Conexión según norma | IEC 60947-7-2 |
| Pared lateral abierta | Sí |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Utilización estática de material aislante en frío | -60 °C |
| Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
| Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
| Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 clase I | 2 |
| NF F16-101, NF F10-102 clase F | 2 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensiones
| Anchura | 5,2 mm |
|---|---|
| Longitud | 88,2 mm |
| Altura NS 35/7,5 | 49,9 mm |
| Altura NS 35/15 | 57,4 mm |
| Ancho de tapa | 2,2 mm |
Datos de conexión
| Tipo de conexión | Conexión rápida |
|---|---|
| Conexión según norma | IEC 60947-7-2 |
| Observación | Observe la capacidad de corriente de los carriles. |
| Diámetro de los conductores, incl. aislamiento máx. | 3 mm |
| Sección de conductor rígido mín. | 0,25 mm² |
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 16 |
| Sección de conductor flexible mín. | 0,25 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección del conductor flexible AWG mín. | 24 |
| Sección del conductor flexible AWG máx. | 16 |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 1,5 mm² |
| Sección de conductor flexible mín. después de 10 conexiones con conductor máx. rígido | 0,25 mm² |
| Sección de conductor flexible máx. después de 10 conexiones con conductor máx. rígido | 1,5 mm² |
| Sección de conductor rígido mín. después de 10 conexiones con conductor máx. rígido | 0,25 mm² |
| Sección de conductor rígido máx. después de 10 conexiones con conductor máx. rígido | 1,5 mm² |
| AWG mín. después de 10 conexiones con conductor máx. rígido | 24 |
| AWG máx. después de 10 conexiones con conductor máx. rígido | 16 |
| Sección cables sensor mín. | 0,25 mm² |
| Sección cables sensor máx. | 0,34 mm² |
| Material Aislamiento de conductor | PVC / PE |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| IEC 60947-7-2 | |
| IEC 60947-7-2 | |
| Clase de combustibilidad según UL 94 | V0 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141141eCl@ss 8.027141141eCl@ss 9.027141141
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3050248-QTTCBS 1,5-PE | 111 Kbytes |
|
