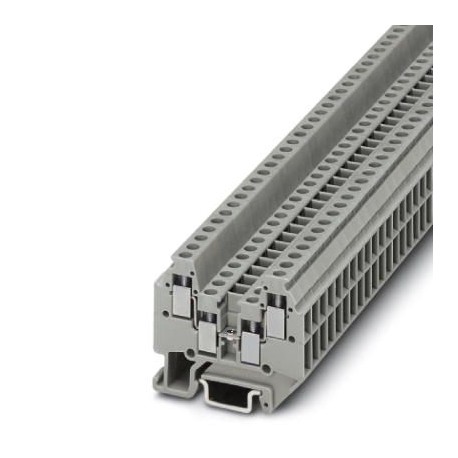

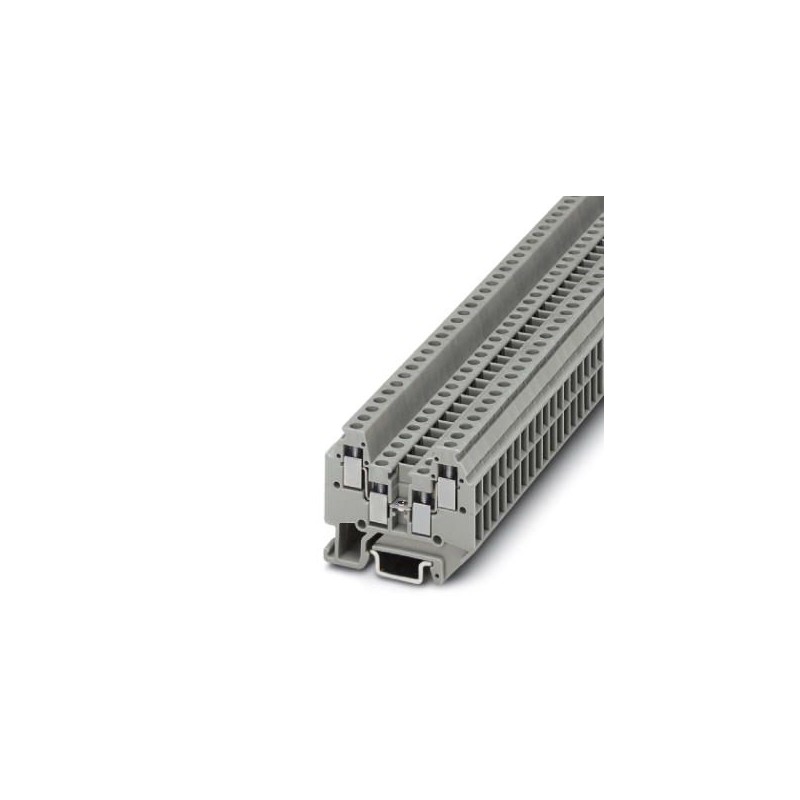

MT 1,5-QUATTRO 3001679 PHOENIX CONTACT Microbornas
MT 1,5-QUATTRO
3001679
PHOENIX_CONTACT
50
Microbornas, tipo de conexión: Conexión por tornillo, sección: 0,14 mm² - 1,5 mm², AWG: 26 - 16, anchura: 4,2 mm, color: gris, clase de montaje: NS 15
Microbornas, tensión nominal: 400 V, corriente nominal: 16 A, tipo de conexión: Conexión por tornillo, 1er piso, Sección de dimensionamiento: 1,5 mm², sección: 0,14 mm² - 1,5 mm², clase de montaje: NS 15, color: gris
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 3001679 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE1261 - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 524 (C_1_2017) |
| EAN | 4017918104375 |
| Peso por unidad (sin incluir el embalaje) | 4,360 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | TR (Turquía) |
Generalidades
| Número de pisos | 2 |
|---|---|
| Número de conexiones | 4 |
| Sección nominal | 1,5 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 4 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 0,56 W (al conectar varios pisos se reproduce el valor) |
| Conexión según norma | IEC 60947-7-1 |
| Corriente nominal IN | 16 A |
| Corriente de carga máxima | 16 A (con una sección de conductor de 1,5 mm², la corriente de carga máxima no puede ser sobrepasada por la corriente suma de todos los conductores conectados.) |
| Tensión nominal UN | 400 V |
| Pared lateral abierta | Sí |
| Especificación de ensayo protección contra contacto | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protección del dorso de la mano | garantizado |
| Seguridad ante contacto con los dedos | Garantizado |
| Resultado ensayo de tensión transitoria | Prueba aprobada |
| Valor nominal ensayo de tensión transitoria | 4,8 kV |
| Resultado prueba de tensión alterna soportable | Prueba aprobada |
| Valor nominal tensión alterna soportable | 1,89 kV |
| Ensayo de la resistencia mecánica de los puntos de embornaje (5 conexiones de conductores) | Prueba aprobada |
| Resultado prueba de flexibilidad | Prueba aprobada |
| Ensayo de flexión velocidad de rotación | 10 r.p.m. |
| Ensayo de flexión revoluciones | 135 |
| Ensayo de flexión de sección de conductor/peso | 0,14 mm2/0,2 kg |
| 1,5 mm2/0,4 kg | |
| Result. prueba tracción | Prueba aprobada |
| Prueba de tracción sección del conductor | 0,14 mm² |
| Fuerza de tracción Valor nominal | 10 N |
| Prueba de tracción sección del conductor | 1,5 mm² |
| Fuerza de tracción Valor nominal | 40 N |
| Resultado del asiento fijo en el soporte de fijación | Prueba aprobada |
| Asiento fijo sobre superficie de fijación | NS 15 |
| Valor nominal | 1 N |
| Resultado de la comprobación de caída de tensión | Prueba aprobada |
| Exigencia Caída de tensión | ≤ 3,2 mV |
| Resultado de la verificación de calentamiento | Prueba aprobada |
| Result. ensayo corr. corta dur. | Prueba aprobada |
| Ensayo de corriente de corta duración sección del conductor | 1,5 mm² |
| Corriente de corta duración | 0,18 kA |
| Resultado prueba térmica | Prueba aprobada |
| Comprobación de características térmicas (llama de aguja) tiempo de acción | 30 s |
| Índice de temperatura del material aislante relativo (Elec.; UL 746 B) | 130 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Utilización estática de material aislante en frío | -60 °C |
| Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
| Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
| Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 clase I | 2 |
| NF F16-101, NF F10-102 clase F | 2 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,14 mm² |
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 16 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 0,75 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 0,75 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,14 mm² |
| 2 conductores con la misma sección, rígidos máx. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,14 mm² |
| 2 conductores con la misma sección, flexibles máx. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,25 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 0,34 mm² |
| Longitud a desaislar | 6 mm |
| Calibre macho | A1 |
| Rosca de tornillo | M2 |
| Par de apriete mín. | 0,22 Nm |
| Par de apriete máx. | 0,25 Nm |
Normas y especificaciones
| Conexión según norma | CSA |
|---|---|
| IEC 60947-7-1 | |
| Clase de combustibilidad según UL 94 | V0 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141123eCl@ss 4.127141123eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3001679-MT 1,5-QUATTRO | 106 Kbytes |
|
