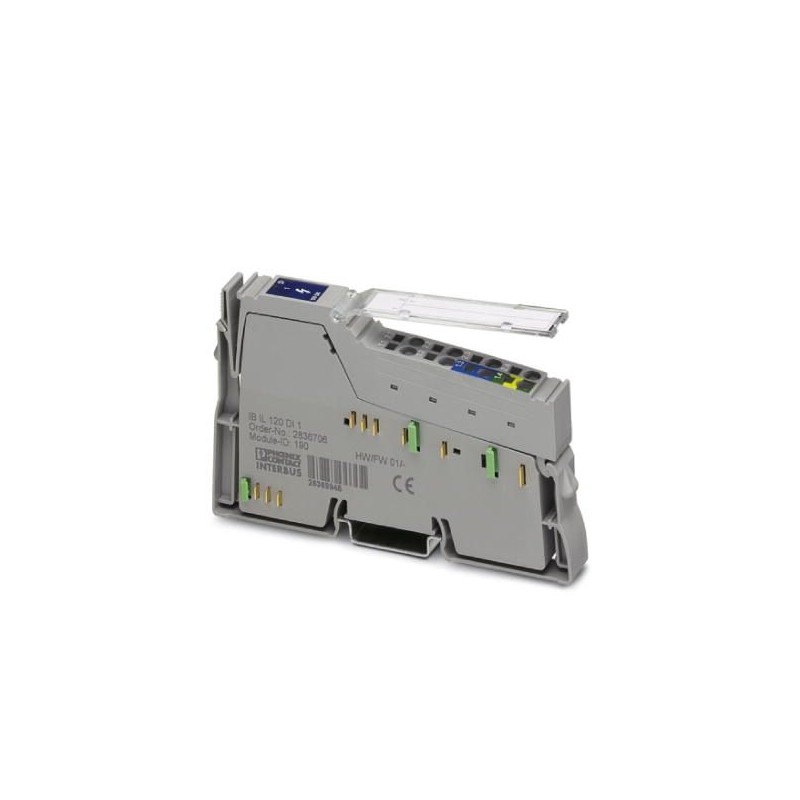

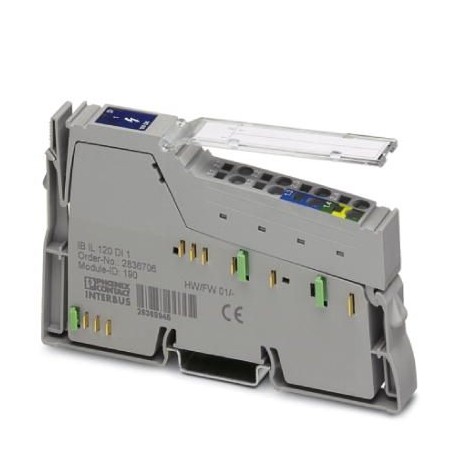

IB IL 120 DI 1-PAC 2861917 PHOENIX CONTACT Módulo Inline
IB IL 120 DI 1-PAC
2861917
PHOENIX_CONTACT
Inline, Módulo de entrada digital, Entradas digitales: 1, 120 V AC, técnica de conexión: 3 conductores, velocidad de transmisión en el bus local: 500 kBit/s, índice de protection: IP20, incluidos Inline conector y superficie de rotulación
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2861917 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI131 - |
| Página del catálogo | Página 150 (C_6_2017) |
| EAN | 4017918907464 |
| Peso por unidad (sin incluir el embalaje) | 39,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 75 % ... 85 % (En el margen de entre -25 °C ... +55 °C deberán tomarse las medidas adecuadas contra una humedad incrementada del aire (> 85 %).) |
| Humedad de aire admisible (almacenamiento / transporte) | 75 % ... 85 % (una ligera condensación de corta duración puede aparecer ocasionalmente en la carcasa exterior) |
| Presión de aire (servicio) | 80 kPa ... 160 kPa (hasta 2000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 39 g |
| Observación acerca de las indicaciones de peso | sin conector |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | máx. 30 mA |
| Denominación | Alimentación de la periferia |
| Tensión de alimentación | 120 V AC (a través de maniobra de potencial) |
| Absorción de corriente | 0,25 A |
Entradas digitales
| Denominación Entrada | Entradas digitales |
|---|---|
| Descripción de la entrada | IEC 61131-2 tipo 1 |
| Tipo de conexión | Conexión por resorte |
| Técnica de conexión | 3 conductores |
| Número de entradas | 1 |
| Tensión de entrada | 120 V AC |
| Margen de tensión de entrada Señal "0" | 0 V AC ... 40 V AC |
| Margen de tensión de entrada Señal "1" | 77 V AC ... 135 V AC |
Separación de potencial
| Trayecto de comprobación | Alimentación de 5 V del bus remoto de entrada / alimentación de 7,5 V (lógica de bus) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentación de 5 V del bus remoto de salida / alimentación de 7,5 V (lógica de bus) 500 V AC 50 Hz 1 min. | |
| Alimentación de 7,5 V (lógica de bus) / área de E/S 2500 V AC 50 Hz 1 min. | |
| Ensayo individual 1200 V AC 50 Hz 1 min. |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Clase de protección | I, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2861917-IB IL 120 DI 1-PAC | 140 Kbytes |
|
