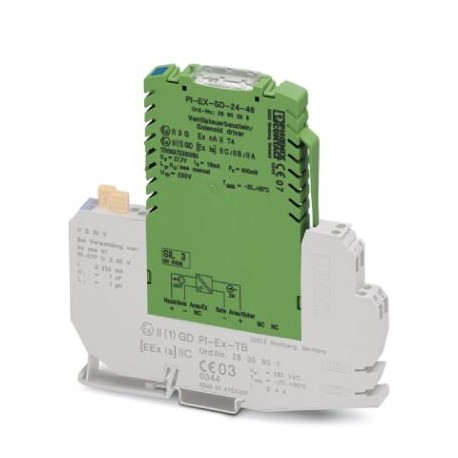

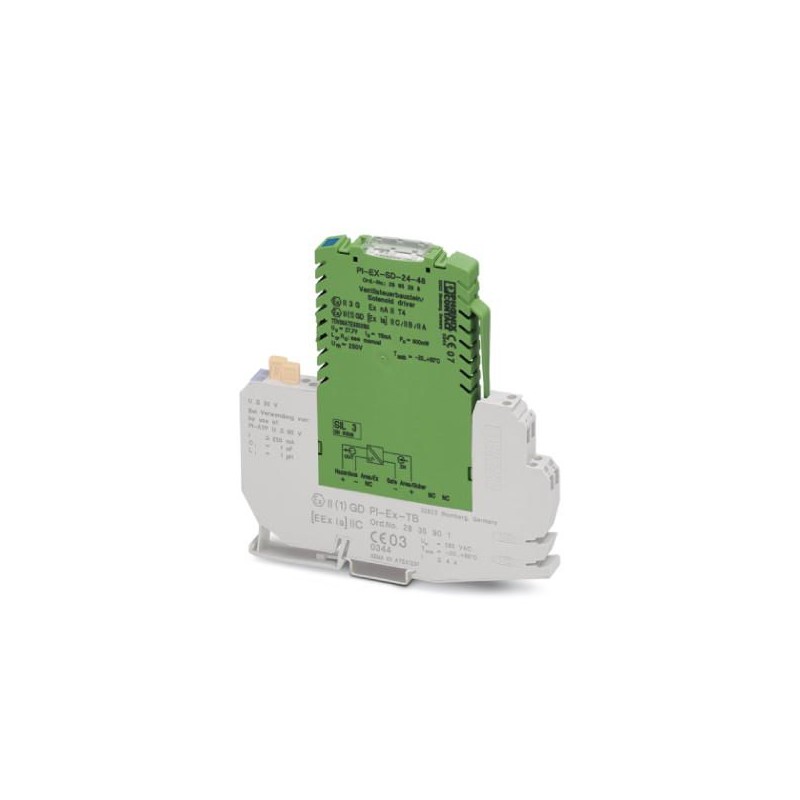

PI-EX-SD-24-48 2865298 PHOENIX CONTACT Componente para mando de válvula
PI-EX-SD-24-48
2865298
PHOENIX_CONTACT
Bloque de control de válvulas Ex i, enchufable. Para la activación de válvulas magnéticas intrínsecamente seguras y de componentes de alarma instalados en la zona Ex, así como de aparatos eléctricos sencillos. Para gases del Grupo IIC, alimentado en bucle. Separación galvánica.
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2865298 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK3832 - |
| Página del catálogo | Página 463 (IF_2009) |
| EAN | 4046356147101 |
| Peso por unidad (sin incluir el embalaje) | 98,300 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (Humedad relativa del aire, sin condensación) |
Datos de salida
| Curva característica de salida: Resistencia de salida | ≤ 278 Ω (Resistencia interior Ri) |
|---|---|
| Tiempo de reacción | < 30 ms |
Válvulas compatibles
| Observación | Esto es una parte de las combinaciones posibles entre válvulas y bloques de control de válvulas. |
|---|---|
| Válvula compatible | ASCO Coil 195 |
| ASCO Coil 302 (12 V) | |
| Bürkert Coil AC 10 standard | |
| Bürkert Coil AC 10 high resistance | |
| Bürkert Coil AC 21 standard 700 mW / 65°C | |
| Bürkert Coil AC 21 high resistance 700 mW / 65°C | |
| Bürkert Coil AC 21 standard 900 mW / 45°C | |
| Bürkert Coil AC 21 high resistance 900 mW / 45°C | |
| Bürkert Coil AC 21 standard 900 mW / 60°C | |
| Bürkert Coil AC 21 high resistance 900 mW / 60°C | |
| Bürkert Coil G1 642735 standard 800 mW / 40°C | |
| Bürkert Coil G1 642735 high resistance 800 mW / 40°C | |
| Bürkert Coil G1 642735 standard 1000 mW / 40°C | |
| Bürkert Coil G1 642735 high resistance 1000 mW / 40°C | |
| FESTO Coil MFH-...IA-SA-EX GBXE022AIAD03 | |
| FESTO Coil (J)MFH-...BIA-SA-EX GBXE022AIAD03 | |
| Norgren Herion Coil 2050 | |
| Norgren Herion Coil 2051 | |
| Norgren Herion Coil 2052 | |
| Norgren Herion Coil 2053 | |
| Norgren Herion Coil 2080 / 2082 | |
| Norgren Herion Coil 2081 / 2083 | |
| Norgren Herion Coil 2084 | |
| Norgren Herion Coil 3039 | |
| Nass Coil 1259 30.1-00 | |
| Nass Coil 1259 50.1-00 | |
| Parker Coil VZ07 488650.01 | |
| Parker Coil VZ33 494035.10 | |
| Parker Coil VZ08 488660.01 | |
| Parker Coil VZ09 488670.01 | |
| Parker Coil VZ95 482160.01 EEx ia IIB T6 | |
| Parker Coil VZ23 482870.01 | |
| Samson Coil 3701-12 (12 V) | |
| Samson Coil 3701-13 (24 V) | |
| Samson Coil 3963-12 (12 V) | |
| Samson Coil 3963-13 (24 V) | |
| Samson Coil 3964-12 (12 V) | |
| Samson Coil 3964-13 (24 V) | |
| Seitz Pilot valve PV 12F73 Ci oH | |
| Seitz Pilot valve PV 12F73 Xi oH | |
| Seitz Pilot valve PV 12F73 Xi oH-2 | |
| Seitz Solenoid coil 11 G 52 |
Generalidades
| Coeficiente de temperatura máximo | 0,01 %/K |
|---|---|
| Indicación de estado | LED amarillo (indicación de estado) |
| LED rojo (error de línea) | |
| Clase de combustibilidad según UL 94 | V0 |
| Material carcasa | PBT y poliamida PA, sin reforzar |
| Color | verde |
| Denominación | Entrada/salida |
| Separación galvánica | 375 V (Valor de pico, según EN 50020 / EN 60079-11) |
| 2,5 kV (50 Hz, 1 min., tensión de prueba) | |
| Conformidad | Conformidad CE |
| ATEX | II (1) GD [Ex ia] IIC / IIB / IIA |
| II 3 G Ex nA II T4 X | |
| Seguridad funcional (SIL) | SIL 3 |
| SIL | 3 |
Parámetros de seguridad
| Requisito de integridad | IEC 61508 - baja demanda |
|---|---|
| Tipo de aparato | Tipo A |
| Safety Integrity Level (SIL) | 3 |
| Porcentaje de fallos seguros (SFF) | 100 % |
| λSU | 2,84 x 10-7(284 FIT) |
| λSD | 0 |
| λDU | 0 |
| λDD | 0 |
| Probabilidad de un fallo peligroso por requisito (PFDAVG) | 0 (1 año) |
| 0 (5 años) | |
| 0 (10 años) | |
| Grado de cobertura de diagnóstico (CC) | DCS=0 %, DCD=0 % |
Datos técnicos de seguridad
| Tensión máx. de salida Uo | 27,7 V |
|---|---|
| Corriente máx. de salida Io | 101 mA |
| Potencia máx. de salida Po | 697 mW |
| Grupo | IIA |
| Inductancia externa máx. Lo | 20 mH |
| Capacidad externa máx. Co | 0,44 µF |
| Grupo | IIB |
| Inductancia externa máx. Lo | 2 mH |
| Capacidad externa máx. Co | 0,29 µF |
| Grupo | IIC |
| Inductancia externa máx. Lo | 0,5 mH |
| Capacidad externa máx. Co | 0,067 µF |
| Relación máx. Lo/Ro | 51,1 µH/Ω |
| Texto adicional | ¡Tenga en cuenta los datos técnicos de los cables de conexión utilizados! |
| Tensión máxima en materia de seguridad Um | 250 V AC (125 V DC) |
Normas y especificaciones
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Conformidad | Conformidad CE |
| ATEX | II (1) GD [Ex ia] IIC / IIB / IIA |
| II 3 G Ex nA II T4 X | |
| Grupo | IIA |
| IIB | |
| IIC |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
