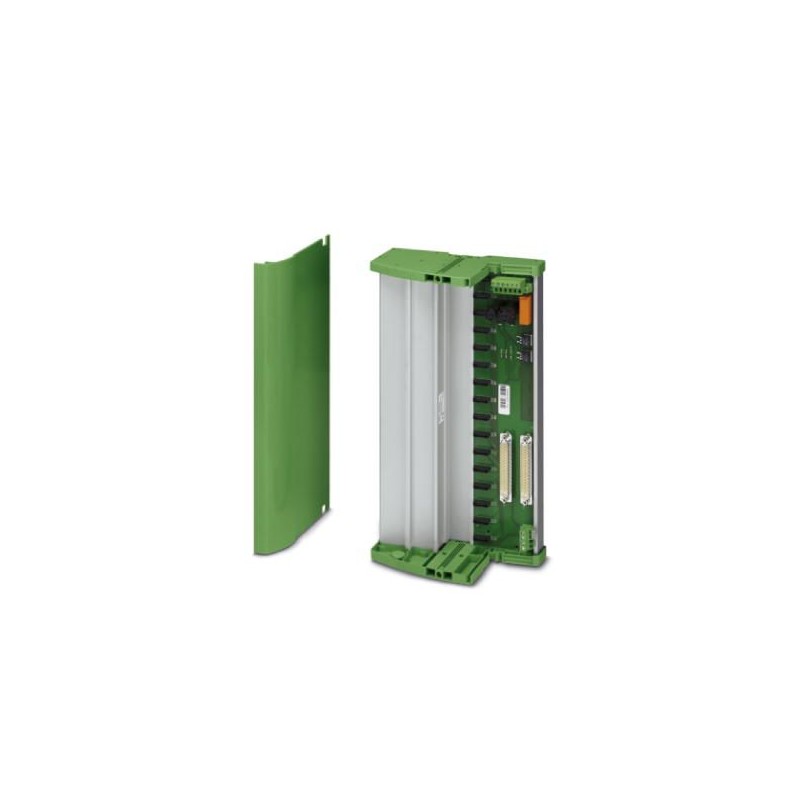

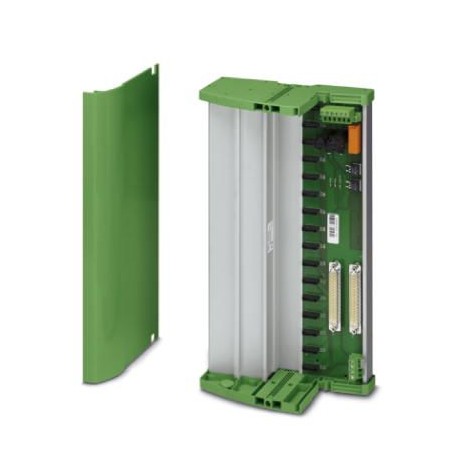

TC-2D37SUB-DO16-F&G-AR-UNI 2902914 PHOENIX CONTACT Soportes modulares
TC-2D37SUB-DO16-F&G-AR-UNI
2902914
PHOENIX_CONTACT
Termination Carrier universal para la conexión redundante de 16 módulos PSR-ETP a tarjetas de salida digitales a través de dos conectores D-SUB, 37 polos (conexión 1:1). Solución para aplicaciones de Fire & Gas (F&G)
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2902914 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK275W - |
| Página del catálogo | Página 289 (C_6_2017) |
| EAN | 4046356703710 |
| Peso por unidad (sin incluir el embalaje) | 1.521,000 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Generalidades
| Tensión nominal UN | < 50 V DC (por señal/canal) |
|---|---|
| Corriente máx. admisible | 1 A (Señal/canal) |
| Índice de protección | IP00 |
Alimentación
| Denominación | Alimentación del aparato |
|---|---|
| Rango de tensión de entrada | 21,1 V DC ... 26,4 V DC |
| Corriente de entrada | ≤ 2 A |
| Alimentación redundante | sí, desacoplado por diodo |
| Protección contra inversión de polaridad y protección contra sobretensiones | sí |
| Denominación Salida | Salida de conmutación |
| Tipo de contacto | 1 contacto normalmente cerrado (alarma = abierto) |
| Fusible | 2,5 A En placa de circuito impreso, lento (sustituible) |
| Indicación de estado | 2 LED rojos (error) |
| 2 LED verdes (PWR1 y PWR2) |
Conexión 1
| Denominación Conexión | Alimentación de tensión |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 7 mm |
| Número de conexiones | 1 |
| Número de polos | 6 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
Conexión 2
| Denominación Conexión | Nivel de control |
|---|---|
| Tipo de conexión | Conector macho D-SUB |
| Número de conexiones | 2 |
| Número de polos | 37 |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| Choque | 15g, según IEC 60068-2-27 |
| Vibración (servicio) | 2g, según IEC 60068-2-6 |
| Altura de fijación | ≤ 2000 m |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire |
|---|---|
| Normas/especificaciones | DIN EN 50178 |
| Tensión de aislamiento de dimensionamiento | 50 V |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Aislamiento | Aislamiento básico |
| Clase de combustibilidad según UL 94 | V0 |
| Choque | 15g, según IEC 60068-2-27 |
| Vibración (servicio) | 2g, según IEC 60068-2-6 |
| UL, EE.UU. / Canadá | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2902914-TC-2D37SUB-DO16-F&G-AR-UNI | 112 Kbytes |
|
