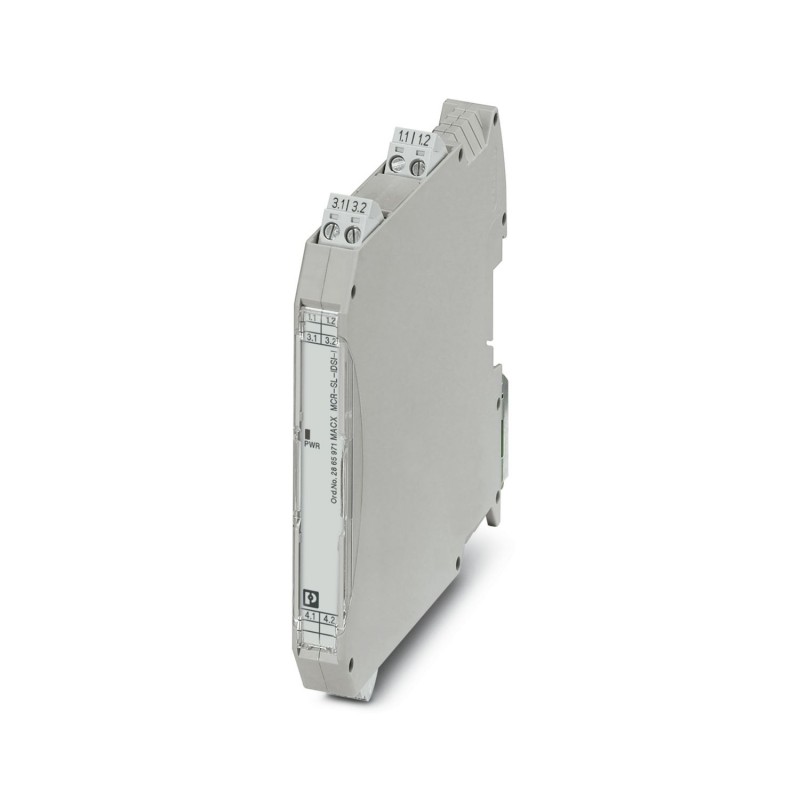

MACX MCR-SL-IDSI-I 2865971 PHOENIX CONTACT Amplificador separador de salida
MACX MCR-SL-IDSI-I
2865971
PHOENIX_CONTACT
Amplificador de separación de salida, HART. Separa y transmite señales de 0/4-20 mA hacia una carga (convertidor I/P, válvulas de regulación, indicadores). Separación galvánica de 3 vías, detección de rotura de cable, SIL 2 según IEC 61508.
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2865971 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK1112 - |
| Página del catálogo | Página 126 (C_5_2017) |
| EAN | 4046356449540 |
| Peso por unidad (sin incluir el embalaje) | 140,900 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 60 °C (Posición de montaje discrecional) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Máx. Altura de fijación | ≤ 2000 m |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Inmun. interf. | EN 61000-6-2 |
Datos de entrada
| Señal de entrada Corriente | 0 mA ... 20 mA |
|---|---|
| 4 mA ... 20 mA | |
| Limitación de la tensión de entrada | 5,4 V (con 20 mA) |
| Impedancia de entrada | > 100 kΩ (si hay un error de cable) |
Datos de salida
| Salida de señal | Salida de corriente |
|---|---|
| Señal de salida corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Comportamiento de transmisión | 1:1 a señal de entrada |
| Carga/Carga de salida Salida de corriente | < 800 Ω (20 mA) |
| < 730 Ω (22,5 mA) | |
| Ondulación de salida | < 20 mVef. |
Alimentación
| Tensión nominal de alimentación | 24 V DC |
|---|---|
| Tensión de alimentación | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Absorción de corriente máxima | < 46 mA (24 V DC/20 mA) |
| Disipación | < 1,1 W (24 V DC/20 mA) |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
| Tipo de conexión | Conexión por tornillo |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
Generalidades
| Número de canales | 1 |
|---|---|
| Error de transmisión máximo | < 0,1 % (del valor final) |
| Error de transmisión típico | < 0,05 % (del valor final) |
| Coeficiente de temperatura máximo | < 0,01 %/K |
| Respuesta gradual (10-90%) | < 140 µs (con salto de 4 mA ... 20 mA ) |
| Indicación de estado | LED verde (tensión de alimentación) |
| Clase de combustibilidad según UL 94 | V0 |
| Grado de polución | 2 |
| Categoría de sobretensiones | II |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Emisión de interferencias | EN 61000-6-4 |
| Material carcasa | PA 6.6-FR |
| Color | gris |
| Denominación | Entrada/salida/alimentación |
| Separación galvánica | 1,5 kV (50 Hz, 1 min., tensión de prueba) |
| Conformidad | Conformidad CE, adicionalmente EN 61326-1 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EE.UU. / Canadá | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Clase I, zona 2, grupo IIC T4 | |
| SIL | 2 |
Parámetros de seguridad
| Requisito de integridad | IEC 61508 - baja demanda |
|---|---|
| Tipo de aparato | Tipo A |
| Safety Integrity Level (SIL) | 2 |
| Porcentaje de fallos seguros (SFF) | 94,68 % |
| λSU | 4,965 x 10-7(496,5 FIT) |
| λSD | 0 |
| λDU | 2,79 x 10-8(27,9 FIT) |
| λDD | 0 |
| Probabilidad de un fallo peligroso por requisito (PFDAVG) | 1,22 x 10-4(1 año) |
| 6,1 x 10-4(5 años) | |
| 12,2 x 10-4(10 años) | |
| Grado de cobertura de diagnóstico (CC) | DCS=0 %, DCD=0 % |
| Requisito de integridad | IEC 61508 - alta demanda |
| Tipo de aparato | Tipo A |
| Safety Integrity Level (SIL) | 2 |
| Porcentaje de fallos seguros (SFF) | 94,68 % |
| λSU | 4,965 x 10-7(496,5 FIT) |
| λSD | 0 |
| λDU | 2,79 x 10-8(27,9 FIT) |
| λDD | 0 |
| Probabilidad de un fallo peligroso por hora (PFHD) | 2,79 x 10-8 |
| Grado de cobertura de diagnóstico (CC) | DCS=0 %, DCD=0 % |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
|---|---|
| Emisión de interferencias | EN 61000-6-4 |
| Denominación | Campo electromagnético HF |
| Normas/especificaciones | EN 61000-4-3 |
| Clase de combustibilidad según UL 94 | V0 |
| Conformidad | Conformidad CE, adicionalmente EN 61326-1 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EE.UU. / Canadá | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Clase I, zona 2, grupo IIC T4 | |
| Temperatura DNV GL | B |
| Humedad DNV GL | B |
| Vibración DNV GL | A |
| DNV GL-EMC | B |
| Carcasa DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2865971-MACX MCR-SL-IDSI-I | 142 Kbytes |
|
