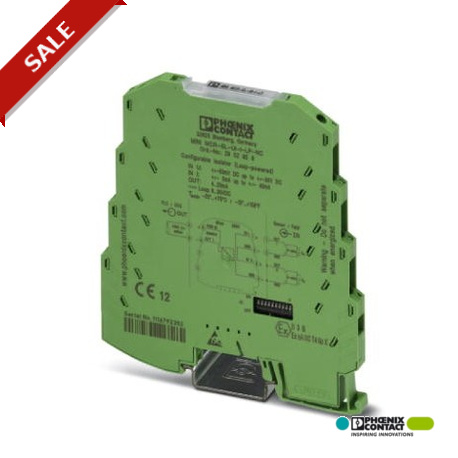

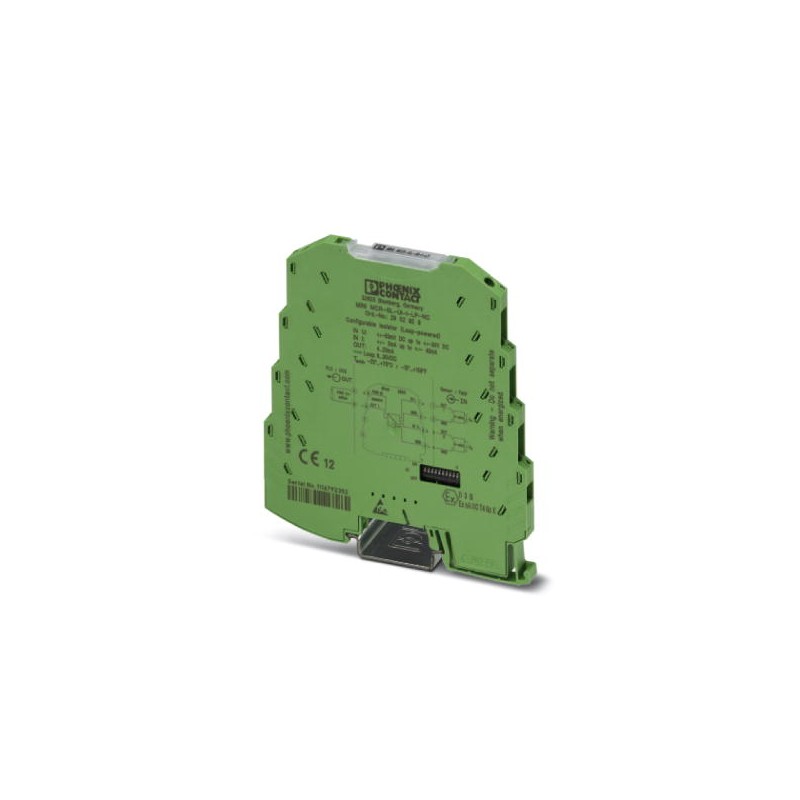

MINI MCR-SL-UI-I-LP-NC 2902829 PHOENIX CONTACT Amplificadores de separación de 2 vías Loop-powered alimentad..
MINI MCR-SL-UI-I-LP-NC
2902829
PHOENIX_CONTACT
Amplificadores de separación de 2 vías Loop-powered alimentados por el lado de salida, configurable con un conmutador DIP, con técnica de conexión por tornillo, configuración estándar.
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Descripción del producto
El amplificador de separación de 2 vías configurable de 6,2 mm de ancho MINI MCR-SL-UI-I-LP... se utiliza para la separación galvánica, la conversión y el filtrado de señales analógicas.
El amplificador de separación Loop-powered alimentado en bucle de salidas hace posible que el amplificador de separación funcione en una tarjeta de entradas analógica activada. La alimentación tiene lugar a través del bucle de corriente del sistema de mando.
Por el lado de entrada pueden conectarse las señales analógicas estándar y no estándar, comenzando por 2 mA o 50 mV hasta llegar a 40 mA o 30 V. Estas se convierten en una señal 4...20 mA.
Los conmutadores DIP accesibles por el lado de la carcasa permiten la configuración de los márgenes de señal de entrada.
Medidas
| Anchura | 6,2 mm |
|---|---|
| Altura | 93,1 mm |
| Profundidad | 102,5 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 70 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Índice de protección | IP20 |
Datos de entrada
| Número de entradas | 1 |
|---|---|
| Señal de entrada Tensión | 0 mV ... 1000 mV |
| 0 mV ... 750 mV | |
| 0 mV ... 500 mV | |
| 0 mV ... 300 mV | |
| 0 mV ... 250 mV | |
| 0 mV ... 200 mV | |
| 0 mV ... 150 mV | |
| 0 mV ... 125 mV | |
| 0 mV ... 120 mV | |
| 0 mV ... 100 mV | |
| 0 mV ... 75 mV | |
| 0 mV ... 60 mV | |
| 0 mV ... 50 mV | |
| 0 V ... 10 V | |
| 0 V ... 7,5 V | |
| 0 V ... 5 V | |
| 0 V ... 3 V | |
| 0 V ... 2,5 V | |
| 0 V ... 2 V | |
| 0 V ... 1,5 V | |
| 0 V ... 1,25 V | |
| 0 V ... 1,2 V | |
| 0 V ... 30 V | |
| 0 V ... 25 V | |
| 0 V ... 20 V | |
| 0 V ... 12,5 V | |
| 0 V ... 12 V | |
| 0 V ... 15 V | |
| -1000 mV ... 1000 mV | |
| -750 mV ... 750 mV | |
| -500 mV ... 500 mV | |
| -300 mV ... 300 mV | |
| -250 mV ... 250 mV | |
| -200 mV ... 200 mV | |
| -125 mV ... 125 mV | |
| -120 mV ... 120 mV | |
| -150 mV ... 150 mV | |
| -100 mV ... 100 mV | |
| -75 mV ... 75 mV | |
| -60 mV ... 60 mV | |
| -50 mV ... 50 mV | |
| -10 V ... 10 V | |
| -7,5 V ... 7,5 V | |
| -5 V ... 5 V | |
| -3 V ... 3 V | |
| -2,5 V ... 2,5 V | |
| -2 V ... 2 V | |
| -1,25 V ... 1,25 V | |
| -1,2 V ... 1,2 V | |
| -1,5 V ... 1,5 V | |
| -30 V ... 30 V | |
| -25 V ... 25 V | |
| -20 V ... 20 V | |
| -12,5 V ... 12,5 V | |
| -12 V ... 12 V | |
| -15 V ... 15 V | |
| 200 mV ... 1000 mV | |
| 150 mV ... 750 mV | |
| 100 mV ... 500 mV | |
| 60 mV ... 300 mV | |
| 50 mV ... 250 mV | |
| 40 mV ... 200 mV | |
| 25 mV ... 125 mV | |
| 24 mV ... 120 mV | |
| 30 mV ... 150 mV | |
| 20 mV ... 100 mV | |
| 15 mV ... 75 mV | |
| 12 mV ... 60 mV | |
| 10 mV ... 50 mV | |
| 2 V ... 10 V (Otros márgenes configurables, véase tabla) | |
| 1,5 V ... 7,5 V | |
| 1 V ... 5 V | |
| 0,6 V ... 3 V | |
| 0,5 V ... 2,5 V | |
| 0,4 V ... 2 V | |
| 0,25 V ... 1,25 V | |
| 0,24 V ... 1,2 V | |
| 0,3 V ... 1,5 V | |
| 6 V ... 30 V | |
| 5 V ... 25 V | |
| 4 V ... 20 V | |
| 2,5 V ... 12,5 V | |
| 2,4 V ... 12 V | |
| 3 V ... 15 V | |
| Señal de entrada Corriente | 0 mA ... 40 mA |
| 0 mA ... 30 mA | |
| 0 mA ... 20 mA | |
| 0 mA ... 12 mA | |
| 0 mA ... 10 mA | |
| 0 mA ... 8 mA | |
| 0 mA ... 7,5 mA | |
| 0 mA ... 5 mA | |
| 0 mA ... 6 mA | |
| 0 mA ... 4 mA | |
| 0 mA ... 3 mA | |
| 0 mA ... 2,5 mA | |
| 0 mA ... 2 mA | |
| -40 mA ... 40 mA | |
| -30 mA ... 30 mA | |
| -20 mA ... 20 mA | |
| -12 mA ... 12 mA | |
| -10 mA ... 10 mA | |
| -8 mA ... 8 mA | |
| -7,5 mA ... 7,5 mA | |
| -5 mA ... 5 mA | |
| -6 mA ... 6 mA | |
| -4 mA ... 4 mA | |
| -3 mA ... 3 mA | |
| -2,5 mA ... 2,5 mA | |
| -2 mA ... 2 mA | |
| 8 mA ... 40 mA | |
| 6 mA ... 30 mA | |
| 4 mA ... 20 mA | |
| 2,4 mA ... 12 mA | |
| 2 mA ... 10 mA | |
| 1,6 mA ... 8 mA | |
| 1,5 mA ... 7,5 mA | |
| 1 mA ... 5 mA | |
| 1,2 mA ... 6 mA | |
| 0,8 mA ... 4 mA | |
| 0,6 mA ... 3 mA | |
| 0,5 mA ... 2,5 mA | |
| 0,4 mA ... 2 mA | |
| Tensión máx. de entrada | < 40 V |
| Corriente máxima de entrada | < 50 mA (Resistente a tensión hasta 30 V) |
| Resistencia de entrada Entrada de tensión | aprox. 100 kΩ (a ≤ 1 V, de lo contrario aprox. 1 MΩ) |
| Resistencia de entrada Entrada de corriente | ≤ 50 Ω |
Datos de salida
| Número de salidas | 1 |
|---|---|
| Configurable/Programable | Sí, preconfigurado |
| Señal de salida corriente | 4 mA ... 20 mA |
| Corriente máx. de salida | 35 mA (limitación de salida) |
| Carga/Carga de salida Salida de corriente | (UB- 8 V) / 22 mA |
Alimentación
| Tensión de alimentación | No se necesita energía auxiliar separada |
|---|---|
| Consumo de potencia | 28 mW (sin señal) |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Longitud a desaislar | 12 mm |
| Rosca de tornillo | M3 |
Generalidades
| Número de canales | 1 |
|---|---|
| Error de transmisión máximo | < 0,1 % (del valor final) |
| < 0,2 % (sin ajuste) | |
| Coeficiente de temperatura máximo | 0,01 %/K |
| Coeficiente de temperatura típico | 0,005 %/K |
| Frecuencia límite (3 dB) | aprox. 30 Hz |
| Ajuste Zero | ± 2 % |
| Ajuste Span | ± 2 % |
| Respuesta gradual (10-90%) | aprox. 16 ms |
| Separación galvánica | Aislamiento básico según EN 61010 |
| Categoría de sobretensiones | II |
| Grado de polución | 2 |
| Tensión de aislamiento de dimensionamiento | 50 V AC/DC |
| Tensión de prueba Entrada/salida | 1,5 kV (50 Hz, 1 min) |
| Compatibilidad electromagnética | Conformidad con la directiva CEM 2004/108/CE |
| Emisión de interferencias | EN 61000-6-4 |
| Inmunidad a interferencias | EN 61000-6-2 Durante las interferencias pueden producirse ligeras desviaciones. |
| Color | verde |
| Material carcasa | PBT |
| Posición para el montaje | discrecional |
| Conformidad | Conformidad CE |
| ATEX | Ex II 3 G Ex nA IIC T4 Gc X |
| UL, EE.UU. / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| Class I, Zone 2, Group IIC | |
| Certificado de navegación | DNV GL 14085-15HH |
Datos CEM
| Denominación | Campo electromagnético HF |
|---|---|
| Normas/especificaciones | EN 61000-4-3 |
| Desviación típica del valor final del margen de medición | 0,5 % |
| Denominación | Averías transitorias rápidas (ráfaga) |
| Normas/especificaciones | EN 61000-4-4 |
| Desviación típica del valor final del margen de medición | 2 % |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Desviación típica del valor final del margen de medición | 0,5 % |
