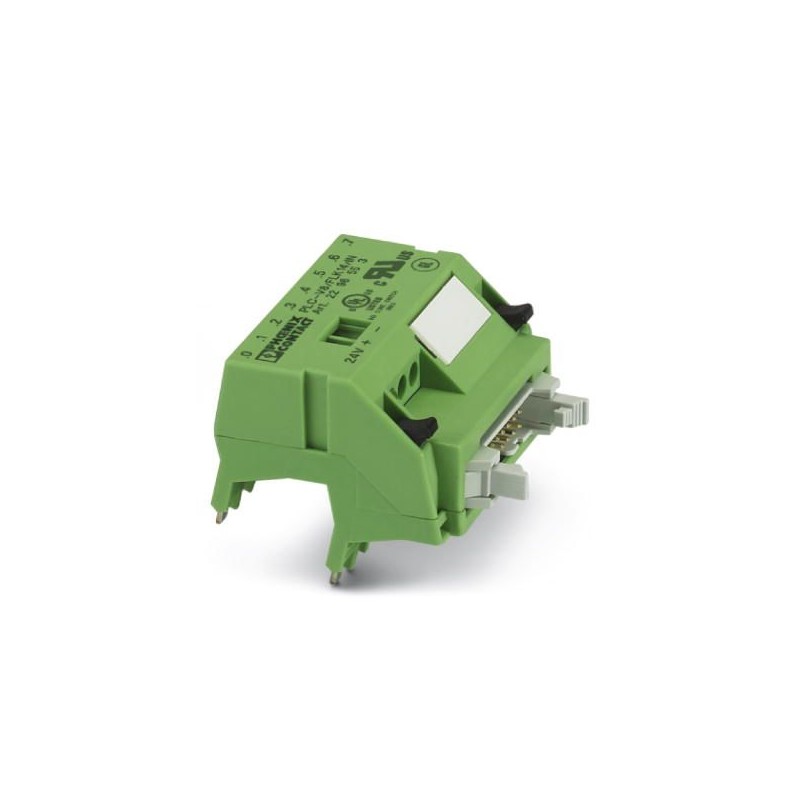

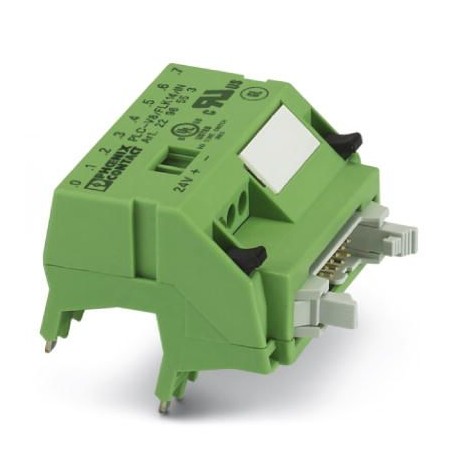

PLC-V8/FLK14/IN 2296553 PHOENIX CONTACT Conexión de sistema
PLC-V8/FLK14/IN
2296553
PHOENIX_CONTACT
Adaptador V8 para 8 x PLC-INTERFACE (6,2 mm); Mando: Sistema de cableado PLC de tarjetas de entrada; conexión 1: Conexión enchufable; conexión 2: 1x Conector macho IDC/FLK (14-polos); número de canales: 8; lógica de mando: conexión a positivo
Adaptador V8 para 8 x PLC-INTERFACE (6,2 mm), control: Sistema de cableado PLC de tarjetas de entrada, conexión 1: Conexión por tornillo 1x, conexión 2: Conector macho IDC/FLK 1x 14-polos, conexión 3: Conexión enchufable (Encajable en 8x bornes PLC-INTERFACE), número de canales: 8, lógica de mando: plusschaltend
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2296553 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK21C1 - |
| Página del catálogo | Página 425 (C_5_2017) |
| EAN | 4017918189150 |
| Peso por unidad (sin incluir el embalaje) | 40,700 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
Generalidades
| Tensión de servicio máx. admisible | 30 V DC |
|---|---|
| Corriente máx. admisible (por derivación) | 1 A (por pista de señales) |
| Corriente máx. admisible (fuente de alimentación separada) | 3 A |
| Número de polos | 14 |
| Indicación de estado | LED verde |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Índice de protección | IP20 |
Datos de conexión, conex. 1
| Denominación Conexión | Alimentación |
|---|---|
| Conexión según norma | IEC / EN |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Número de conexiones | 1 |
Datos de conexión, conex. 2
| Denominación Conexión | Nivel de control |
|---|---|
| Tipo de conexión | Conector macho IDC/FLK |
| Número de conexiones | 1 |
| Número de polos | 14 |
| Paso | 2,54 mm |
Datos de conexión, conexión 3
| Denominación Conexión | Nivel de campo |
|---|---|
| Tipo de conexión | Conexión enchufable |
| Observación | Encajable en 8x bornes PLC-INTERFACE |
Sistema de mando soportado
| Control | ABB S800 I/O |
|---|---|
| - tarjeta E/S adecuada | DI810 |
| DI818 | |
| DI830 | |
| DI840 | |
| Control | ALLEN-BRADLEY ControlLogix |
| - tarjeta E/S adecuada | 1756-IB32 |
| 1756-IB16 | |
| Control | ALLEN-BRADLEY PLC 5 |
| - tarjeta E/S adecuada | 1771 IBN |
| Control | ALLEN-BRADLEY SLC 500 |
| - tarjeta E/S adecuada | 1746 IB16 |
| 1746 ITB16 | |
| 1746 IN16 | |
| 1746 IB 32 | |
| Control | SIEMENS S7-400 |
| - tarjeta E/S adecuada | 6ES7 421-1BL01-0AA0 |
| Control | GE-FANUC 90-30 |
| - tarjeta E/S adecuada | IC693 MDL241 |
| IC693 MDL634 | |
| IC693 MDL645 | |
| IC693 MDL646 | |
| Control | HONEYWELL Experion PKS C200 |
| - tarjeta E/S adecuada | TC-IDD 321 |
| Control | MITSUBISHI MELSEC Q |
| - tarjeta E/S adecuada | QX81 |
| QX82 | |
| QX82-S1 | |
| Control | MITSUBISHI MELSEC L |
| - tarjeta E/S adecuada | LX41C4 |
| LX42C4 | |
| Control | SIEMENS S7-300 / ET 200 M |
| - tarjeta E/S adecuada | CPU 313C-2DP |
| CPU 314C-2DP | |
| CPU 314C-2PtP | |
| 6ES7 321-1BH02-0AA0 | |
| 6ES7 321-1BL00-0AA0 | |
| 6ES7 323-1BH01-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| 6ES7 321-1BH10-0AA0 | |
| CPU 313C | |
| CPU 313C-2PtP | |
| Control | Schneider Electric Modicon TSX QUANTUM |
| - tarjeta E/S adecuada | DDI 353 |
| DDI 853 | |
| Control | Emerson DeltaV |
| - tarjeta E/S adecuada | VE4001S2T2B3 |
| Control | GE-FANUC RX3i |
| - tarjeta E/S adecuada | IC694MDL660 |
| Control | YOKOGAWA CS3000 CentumVP |
| - tarjeta E/S adecuada | ADV151 |
| ADV161 | |
| Control | YOKOGAWA STARDOM |
| - tarjeta E/S adecuada | NFDV151 |
| NFDV161 | |
| Control | SIEMENS S7-1500 |
| - tarjeta E/S adecuada | 6ES7 521-1BH00-0AB0 |
| 6ES7 521-1BL00-0AB0 |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Normas/especificaciones | IEC 60664 |
| DIN EN 50178 | |
| Tensión de aislamiento de dimensionamiento | 50 V |
| Tensión transitoria de dimensionamiento | 0,5 kV (Aislamiento funcional) |
| Grado de polución | 2 |
| Categoría de sobretensiones | II |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2296553-PLC-V8/FLK14/IN | 123 Kbytes |
|
