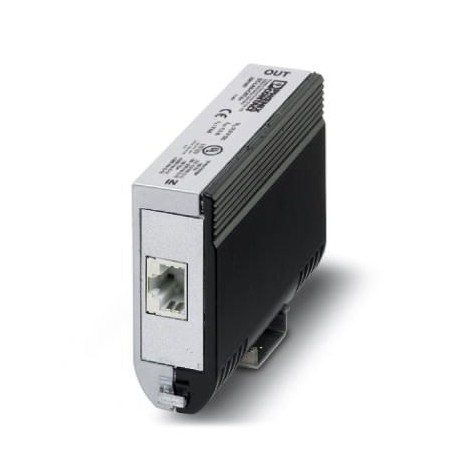

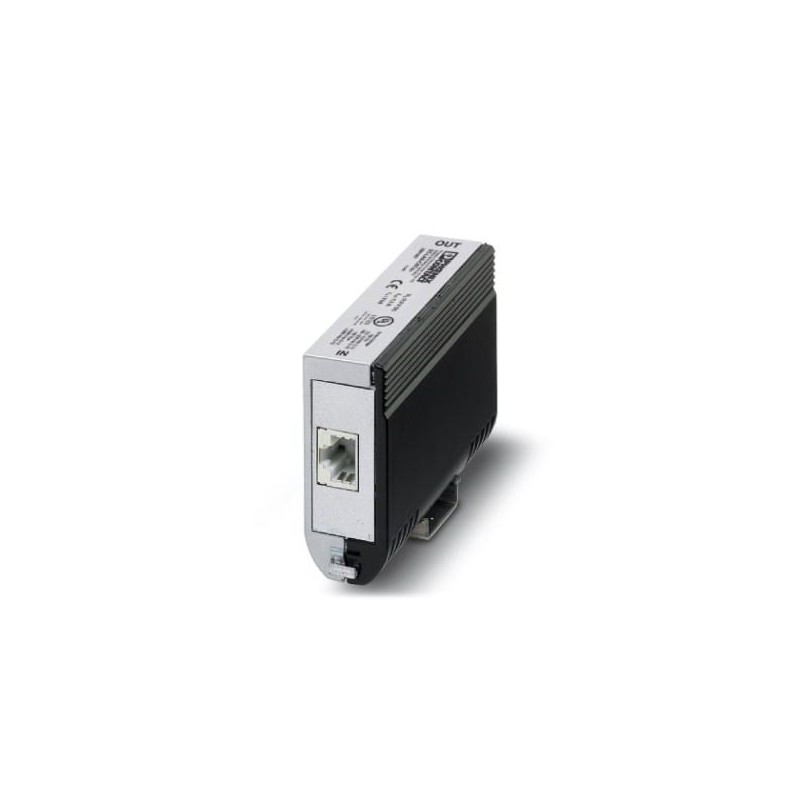

DT-LAN-CAT.6+ 2881007 PHOENIX CONTACT Dispositivo de protec. contra sobretensiones
DT-LAN-CAT.6+
2881007
PHOENIX_CONTACT
Protección contra sobretensiones según clase EA (CAT.6A), para Ethernet Gigabit (hasta 10 GBit/s), Token Ring, FDDI/CDDI, ISDN, DS1. Adecuada para Power over Ethernet (PoE+) "Modo A" y "Modo B". Conector intermedio RJ45 con conductor de puesta a tierra por separado y pie de encaje de puesta a tierra para carril NS 35.
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2881007 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CL3112 - |
| Página del catálogo | Página 142 (C_4_2017) |
| EAN | 4046356151900 |
| Peso por unidad (sin incluir el embalaje) | 314,100 g |
| Número de tarifa arancelaria | 85363010 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Índice de protección | IP20 |
Generalidades
| Material carcasa | Fundición inyectada de cinc |
|---|---|
| Color | plata/negro |
| Tipo de montaje | Adaptación de conexión específica y carril simétrico de 35 mm |
| Construcción | Adaptador para montaje sobre carril |
| Número de polos | 8 |
| Dirección de actuación | Line-Line & Line-Ground/Shield |
Circuito de protección
| Clase de ensayo IEC | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Tensión constante máxima UC(de hilo a hilo) | ≤ 3,3 V DC (± 60 V DC / PoE+) |
| Corriente asignada | ≤ 1,5 A (25 °C) |
| Corriente activa de servicio ICa UC | ≤ 1 µA |
| Corriente de conductor de protección IPE | ≤ 400 µA |
| Corriente de descarga nominal In(8/20) µs (conductor-conductor) | 100 A |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 2 kA (por par de señales) |
| Corriente transitoria total Itotal(8/20) µs | 10 kA |
| Corriente de impulso nominal Ian (10/700) µs (conductor-conductor) | ≤ 40 A |
| Corriente de impulso nominal Ian (10/700) µs (conductor-tierra) | ≤ 160 A |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) spike | ≤ 85 V (PoE) |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 700 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) estática | ≤ 9 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática | ≤ 700 V |
| Tensión residual para In(conductor-conductor) | ≤ 15 V |
| ≤ 100 V (PoE) | |
| Nivel de protección Up(conductor-conductor) | ≤ 9 V (B2 - 1 kV / 25 A) |
| ≤ 100 V (B2 - 1 kV / 25 A - PoE) | |
| ≤ 12 V (C3 - 20 A) | |
| Nivel de protección Up(conductor-tierra) | ≤ 900 V (B2 - 4 kV / 100 A) |
| ≤ 700 V (C2 - 4 kV / 2 kA) | |
| ≤ 1 kV (C3 - 80 A) | |
| Tiempo de reacción tA(conductor-conductor) | ≤ 1 ns |
| Tiempo de reacción tA (conductor-tierra) | ≤ 100 ns |
| Atenuación de inserción aE, sim. | ≤ 1 dB (hasta 100 MHz/medición directa) |
| ≤ 1 dB (hasta 250 MHz/medición directa) | |
| ≤ 3 dB (hasta 500 MHz/medición directa) | |
| Atenuación de paradiafonía | ≥ 35 dB (250 MHz/100 Ω/enlace) |
| ≥ 45 dB (100 MHz / 100 Ω /Enlace) | |
| ≥ 27 dB (500 MHz / 100 Ω / Enlace) | |
| ≥ 39 dB (250 MHz/100 Ω/medición directa) | |
| Capacidad (conductor-conductor) | típ. 12 pF (f= 1 MHz / VR= 0 V) |
| Capacidad (conductor-tierra) | típ. 2 pF (f= 1 MHz / VR= 0 V) |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| A prueba de sobrecorrientes momentáneas (de conductor a conductor) | B2 - 1 kV / 25 A |
| C3 - 20 A | |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | B2 - 4 kV/100 A |
| C2 - 4 kV / 2 kA | |
| C3 - 80 A | |
| D1 - 1 kA |
Normas y especificaciones
| Normas/disposiciones | IEC 61643-21 2002 |
|---|---|
| EN 50173-1 2002 | |
| ISO/IEC 11801-Am.1 2006 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
