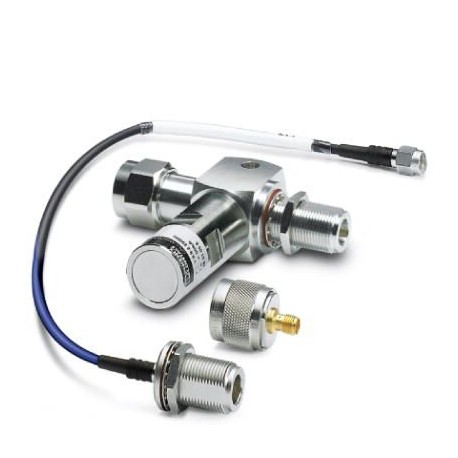

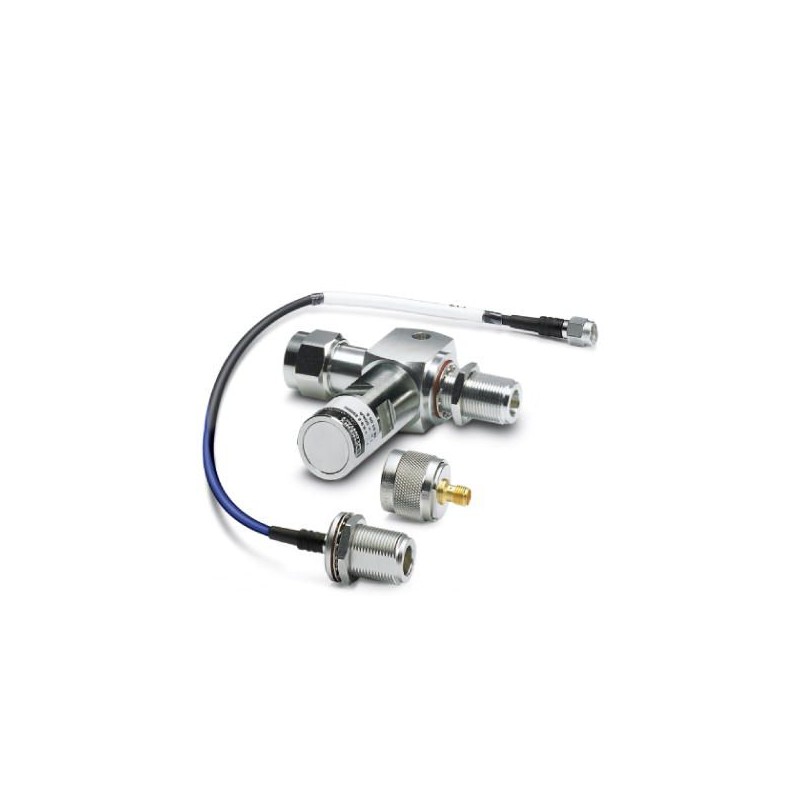

CSMA-LAMBDA/4-2.0-BS-SET 2800491 PHOENIX CONTACT Dispositivo de protec. contra sobretensiones
CSMA-LAMBDA/4-2.0-BS-SET
2800491
PHOENIX_CONTACT
Adaptador con tecnología Lambda/4 como protección contra sobretensiones para interfaces de señales coaxiales. Conexión: Conectores SMA macho-hembra
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2800491 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CL3312 - |
| Página del catálogo | Página 179 (C_4_2017) |
| EAN | 4046356556149 |
| Peso por unidad (sin incluir el embalaje) | 300,450 g |
| Número de tarifa arancelaria | 85366910 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Índice de protección | IP55 |
Generalidades
| Material carcasa | HPb59-1 |
|---|---|
| Color | níquel |
| Tipo de montaje | Adaptación de conexión específica |
| Construcción | Adaptador |
| Número de polos | 2 |
| Dirección de actuación | Line-Shield/Earth Ground |
Circuito de protección
| Clase de ensayo IEC | C2 |
|---|---|
| C3 | |
| D1 | |
| Clase de exigencias VDE | C2 |
| C3 | |
| D1 | |
| Corriente asignada | 2 A (25 °C) |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 6 kA |
| Corriente transitoria nominal In(8/20) µs (conductor-pantalla) | 6 kA |
| Corriente transitoria total Itotal(8/20) µs | 6 kA |
| Corriente de sobrecarga momentánea de derivación Imáx(8/20) µs máximo | 6 kA |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática | ≤ 1 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-pantalla) estática | ≤ 1 V |
| Tensión residual para In(conductor-tierra) | ≤ 20 V |
| Tensión residual para In (conductor-pantalla) | ≤ 20 V |
| Nivel de protección Up(conductor-tierra) | ≤ 5 V (C1 - 1 kV / 500 A) |
| ≤ 25 V (C2 - 10 kV / 5 kA) | |
| ≤ 15 V (6 kV / 3 kA) | |
| Atenuación de inserción aE, asim. | típ. 1 dB (0,8 GHz ... 2,25 GHz) |
| Gama de frecuencias | 0,8 GHz ... 2,25 GHz |
| Relación de ondas estacionarias VSWR en el sistema de 50 Ω | ≤ 1,2 (0,8 GHz ... 2,25 GHz) |
| ≤ 1,1 (1,7 GHz ... 2,1 GHz) | |
| Potencia HF admisible Pmáxcon VSWR=xx (sistema de 50 ohmios) | ≤ 110 W (VSWR=1,0) |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C2 - 10 kV/5 kA |
| D1 - 1 kA | |
| A prueba de sobrecorrientes momentáneas (conductor de apantallado) | C2 - 10 kV/5 kA |
| D1 - 1 kA |
Datos de conexión
| Tipo de conexión | Conector SMA |
|---|---|
| Tipo de conexión IN | Conector SMA, hembra |
| Tipo de conexión OUT | Conector SMA, macho |
Normas y especificaciones
| Normas/especificaciones | IEC 61643-21 |
|---|---|
| Normas/disposiciones | IEC 61643-21/A1 2008 |
| EN 61643-21/A1 2009 |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2800491-CSMA-LAMBDA/4-2.0-BS-SET | 105 Kbytes |
|
