ST4-C12EX PANASONIC Controlador para ST4, alta de tipo funcional Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

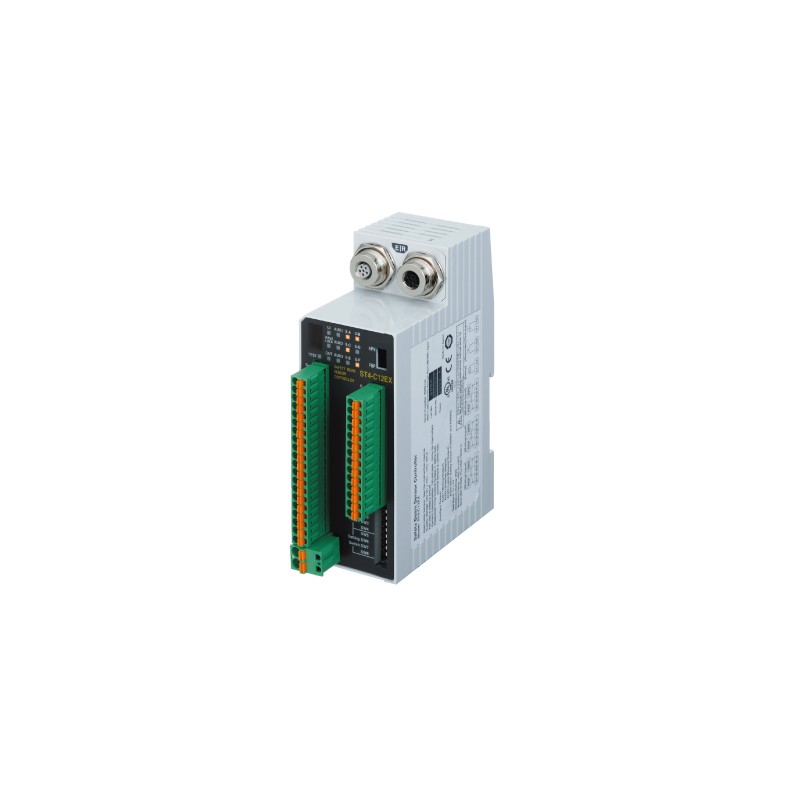

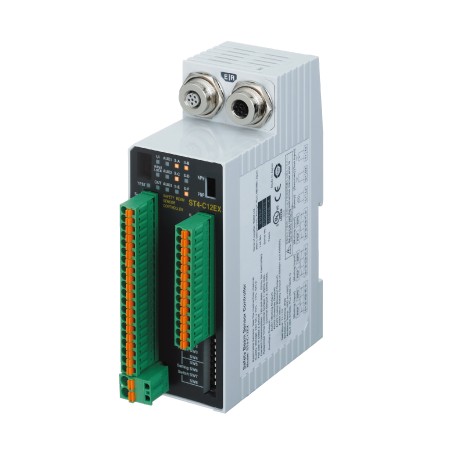

ST4-C12EX PANASONIC Controlador para ST4, alta de tipo funcional

ST4-C12EX

PANASONIC

Unidad de control alta funcionalidad serie ST4

Más detalles


Seguridad - PANASONIC > ST4 Haz de seguridad, clase 4 Ple SIL 4 - PANASONIC

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PANASONIC

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Número De Producto ST4-C12EX
Número De Parte ST4-C12EX
Producto Compacto De Seguridad De Tipo 4 Sensor De Viga
Detalles Controlador [funcional de Alta]
Nombre del producto Compacto de Seguridad de Tipo 4 Sensor de Viga ST4

Elemento Especificaciones
Número De Producto ST4-C12EX
Número De Parte ST4-C12EX
Las normas aplicables IEC 61496-1/2 (JIS B 9704-1/2 / UL 61496-1/2) (Tipo 4), ISO 13849-1 (Categoría 4, PLe), JIS B 9705-1 (Categoría 4), IEC 61508-1 a 7 (SIL3), IEC 62061 (SIL3), JIS C 0508-1 a 7 (SIL3), UL 1998, OSHA 1910.212, OSHA 1910.217 (C), ANSI B11.1 B11.19, ANSI/RIA R15.06, ANSI/ISA S84.01 (SIL3)
(Nota) Cumple con esas normas sólo cuando el controlador se utiliza en combinación con el cabezal del sensor ST4-x.
Marcado CE de la directiva de cumplimiento La Directiva de máquinas, Directiva EMC, Directiva RoHS
Voltaje de alimentación 24 V DC +10-15 % v de onda (P-P 10 % o menos
Consumo de corriente 120 mA o menos (excluyendo la cabeza del sensor ST4-Ax)
PFHD Consulte la tabla siguiente(Nota: (Probabilidad de fallo peligroso por hora) depende del número de haz único sensorST4 -□conectado al controlador.)
MTTFD Más de 100 años (Nota: el tiempo medio hasta un fallo peligroso (en años))
Resistencia ambiental:Grado de protección Grado de protección: IP40 (IEC)
Terminal: IP20 (IEC)
Temperatura ambiente -10 a +55 ℃+14 a +131(Sin condensación ni formación de hielo)
De almacenamiento: de -25 a +70 ℃-13 a +158
La humedad ambiental De 30 a 85 % RH, Almacenamiento: de 30 a 95 % RH
Resistencia ambiental:fuerza Dieléctrica tensión 1.000 V AC para un min. entre todos los terminales de alimentación conectados juntos y gabinete
Resistencia de aislamiento 20 MOhm o más con 500 V DC mega entre todos los terminales de alimentación conectados juntos y gabinete
Resistencia a la vibración 10 a 55 Hz, 0,75 mm0.030 enel doble de la amplitud o la aceleración máxima de 90 m/s2 en X, Y y Z las direcciones de dos horas cada<
Resistencia a los golpes 300 m/sDosla aceleración en X, Y y Z las direcciones de tres veces cada uno
Material Carcasa: ABS
Aplicables de la cabeza del sensor ST4-Ax
Sensor de la cabeza:No. de las conexiones en serie La interferencia de prevención de la posible cuando hasta un máximo de 6 conjuntos están conectados(Cuando el máximo de 3 controladores están conectados entre sí, la interferencia de la prevención es posible que hasta los 18 conjuntos)
Salidas de Control (OSSD 1, OSSD 2) PNP colector abierto transistor / NPN colector abierto transistor de salida Dual x 1 sistema (Conjunto utilizando la polaridad de salida interruptor de selección)
[Salida PNP]
La máxima de la fuente de corriente: 200 mA
Voltaje aplicado: igual a la tensión de alimentación (entre el control de salida y +V)
Residual de voltaje: 2.5 V o menos (a 200 mA fuente de corriente)
La corriente de fuga: 200 micro a o menos (incluyendo APAGADO)
Capacidad máxima de carga: 1 micro F (a partir de la no-carga máx. fuente de corriente)
La carga de cableado de la resistencia: 3 Ohmios o menos (entre el control de salida y la carga)
[NPN salida]
Máxima del disipador de corriente: 200 mA
Voltaje aplicado: igual a la tensión de alimentación (entre el control de salida y 0 V)
Tensión Residual: 2.0 V o menos (a 200 mA disipador de corriente)
La corriente de fuga: 200 micro a o menos (incluyendo APAGADO)
Capacidad máxima de carga: 1 micro F (a partir de la no-carga máx. disipador de corriente)
La carga de cableado de la resistencia: 3 Ohmios o menos (entre el control de salida y la carga)
(Nota) Si la corriente total de las salidas de control (OSSD1, OSSD2), salidas auxiliares, y la lámpara de muting de salida excede de 400 mA, el cableado de la resistencia entre el controlador y la fuente de alimentación debe ser de 1 Ohm o menos. Además, si la corriente total es de 400 mA o menos, el cableado de la resistencia entre el controlador y la fuente de alimentación debe ser de 2 Ohmios o menos.
Salidas de Control (OSSD 1, OSSD 2):modo de Operación Cuando todas las vigas de la conexión de ST4-Axs se reciben
APAGADO cuando uno o más vigas de la conexión de ST4-Axs se interrumpe(excepto durante silenciar / reemplazar)
APAGADO durante el bloqueo
Salidas de Control(OSSD1, OSSD2):circuito de Protección Incorporado
El tiempo de respuesta De respuesta: 25 ms o menos
EN respuesta a: 90 ms o menos (restablecimiento automático) / 140 ms o menos (reset manual)
Salidas auxiliares PNP colector abierto transistor / NPN colector abierto transistor (Conjunto utilizando la polaridad de salida interruptor de selección)
ST4-C11: una salida
ST4-C12EX: cuatro salidas
[Salida PNP]
Máxima de la fuente de corriente: 100 mA
Voltaje aplicado: igual a la tensión de alimentación (entre la salida auxiliar y +V)
Residual de voltaje: 2.5 V o menos (a 100 mA fuente de corriente)
[NPN salida]
Máxima del disipador de corriente: 100 mA
Voltaje aplicado: igual a la tensión de alimentación (entre la salida auxiliar y 0 V)
Tensión Residual: 2.0 V o menos (a 100 mA disipador de corriente)
(Nota) Si la corriente total de las salidas de control (OSSD1, OSSD2), salidas auxiliares, y la lámpara de muting de salida excede de 400 mA, el cableado de la resistencia entre el controlador y la fuente de alimentación debe ser de 1 Ohm o menos. Además, si la corriente total es de 400 mA o menos, el cableado de la resistencia entre el controlador y la fuente de alimentación debe ser de 2 Ohmios o menos.
Salidas auxiliares:modo de Operación
Cuando la función de muting no es válido
APAGADO cuando la función de muting es válido

EN cuando la función de anulación no es válido
APAGADO cuando la función de anulación es válido

Cuando lámpara de muting está en condición normal
APAGADO cuando la lámpara de muting está en condición anormal

Lógica negativa de las salidas de control (OSSD1, OSSD2)
Salidas auxiliares:circuito de Protección Incorporado
Lámpara de Muting de salida Disponible lámpara de muting: 24 V DC, 1 a 10 W
(Nota) Si la corriente total de las salidas de control (OSSD1, OSSD2), salidas auxiliares, y la lámpara de muting de salida excede de 400 mA, el cableado de la resistencia entre el controlador y la fuente de alimentación debe ser de 1 Ohm o menos. Además, si la corriente total es de 400 mA o menos, el cableado de la resistencia entre el controlador y la fuente de alimentación debe ser de 2 Ohmios o menos.
Lámpara de Muting de salida:circuito de Protección Incorporado
Terminal de conexión Desmontable de la primavera-jaula terminal
Cableado de cable Conector del bloque de terminales: de 0,2 a 1,5 mm2
Conector de fuente de alimentación (A1, A2): de 0,2 a 2,5 mm2
Peso Peso neto: 240 g aprox
Peso bruto: 450 g aprox
