Ver más grande

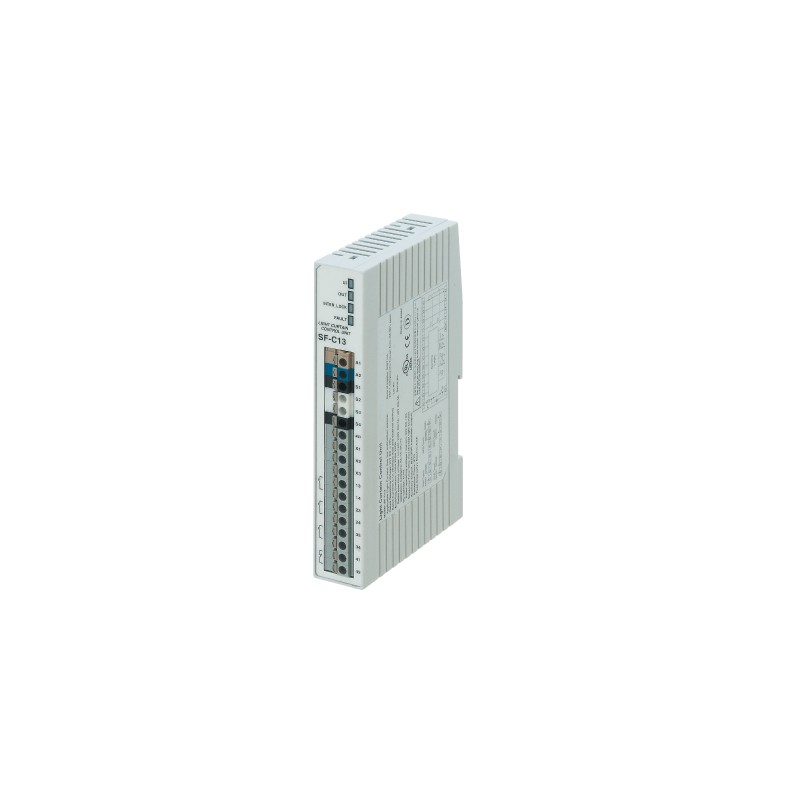

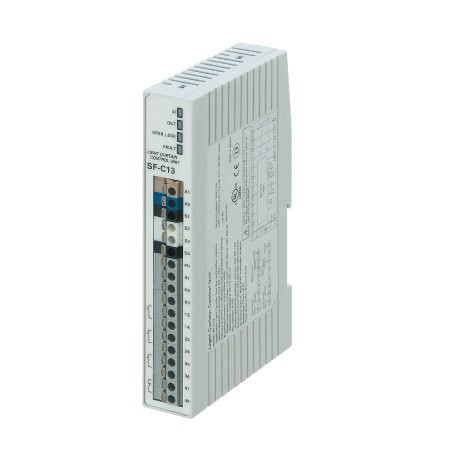

SFC13 SF-C13 PANASONIC Unidad de control estrecha para para barreras y otros productos de seguridad. Aplicab..
SFC13
SF-C13
PANASONIC
Unidad de control estrecha para para barreras y otros productos de seguridad. Aplicable a cables con terminación a hilos sueltos, control hasta categoría 4
SF-C13_Exclusive Unidad de Control para Luz de Seguridad Curtain_Exclusive Unidad de Control para la Cortina de Luz de Seguridad SF-C10_Slim tipo de unidad de control
Seguridad - PANASONIC > Barrera de seguridad SF4C. Accesorios - PANASONIC
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PANASONIC
Más Información
▲| Número De Producto | SF-C13 |
| Número De Parte | SF-C13 |
| Producto | Exclusivo de la Unidad de Control para la Cortina de Luz de Seguridad |
| Detalles | Slim tipo de unidad de control |
| Nombre del producto | Exclusivo de la Unidad de Control para la Cortina de Luz de Seguridad SF-C10 |
| Elemento | Especificaciones |
|---|---|
| Número De Producto | SF-C13 |
| Número De Parte | SF-C13 |
| Conectable cortinas de luz de seguridad | Cortina de luz de seguridad fabricados por Panasonic Industrial Devices SUNX |
| Normas aplicables:estándar Internacional | IEC 61496-1 (Tipo 4) |
| Marcado CE de la directiva de cumplimiento | La maquinaria de la Directiva de Baja Tensión (SF-C11/C13 sólo) de la Directiva, la Directiva de EMC, Directiva RoHS |
| Normas aplicables:Japón | JIS B 9704-1 (Tipo 4), JIS B 9705-1(Categoría 4), |
| Normas aplicables:Europa (UE) | EN 61496-1 (Tipo 4), EN 55011, EN ISO 13849-1 (Categoría 4, PLe), IEC 61496-1 (Tipo 4), ISO 13849-1 (Categoría 4, PLe)(Nota：SF-C11ySF-C13cumplir con UL 1998 (Clase 2).) |
| Normas aplicables:América del Norte | ANSI/UL 61496-1 (Tipo 4), UL 1998 (Clase 2) (Nota：SF-C11ySF-C13cumplir con UL 1998 (Clase 2).) |
| Voltaje de alimentación | 24 V DC ±10 % v de onda (P-P 10 % o menos / 100 mA o menos (sin cortina de luz de seguridad) |
| Consumo de corriente | 100 mA o menos (sin cortina de luz) |
| La intensidad nominal del fusible | Construido en el fusible electrónico, Activación de la corriente: 0,5 ó más, se Restablece después de apagar |
| Salida de seguridad | NO hay contacto × 3 (13-14, 23-24, 33-34) |
| Salida de seguridad:la categoría de la Aplicación | AC-15, DC-13 (IEC 60947-5-1) |
| Salida de seguridad:Nominal tensión de funcionamiento (Ue) /Nominal corriente de operación (le) | 4 a / 30 V DC, 4 A / 230 V AC, carga resistiva (Para carga inductiva, durante el contacto de protección) Min. carga aplicable: 10 mA (a 24 V CC) (Nota: Si variosSF-C11oSF-C13las unidades están siendo utilizados en una línea juntos, leavea espacio de 5 mm0.197 ino más entre cada unidad. Si las unidades están en contacto el uno con el otro, reducir la corriente nominal de operación de salida de seguridad de acuerdo con la temperatura ambiente de funcionamiento como se muestra en los gráficos a continuación). |
| Salida de seguridad:material de Contacto / contactos | AgSnO, la limpieza de uno mismo, de forma forzada |
| Salida de seguridad:resistencia de Contacto | 100 mOhm o menos (valor inicial) |
| Salida de seguridad:Contacto fusible de protección nominal | 4 Un (quemado lento) |
| Salida de seguridad:vida Mecánica | 10.000.000 de veces o más (abrir/cerrar la frecuencia de 180 ciclos/min) (Nota：La esperanza de vida de la retransmisión varía dependiendo del tipo de carga, apertura / cierre de la frecuencia, condiciones ambientales y otros). |
| Salida de seguridad:Eléctrica de toda la vida | 100.000 veces o más (abrir/cerrar frecuencia de 20 veces/min, 230 V CA, 3 A, con la resistencia de carga) (Nota：La esperanza de vida de la retransmisión varía dependiendo del tipo de carga, apertura / cierre de la frecuencia, condiciones ambientales y otros). |
| Pick-up delay(restablecimiento Automático / Manual reset) | 80 ms o menos / 90 ms o menos |
| El tiempo de respuesta | 10 ms o menos |
| Salidas auxiliares | La seguridad de los contactos del relé (contacto NC) × 1 (41-42) (Relacionadas con la activación de la ruta de acceso) |
| Salida auxiliar:Nominal tensión de funcionamiento / corriente | 24 V DC / 2 A, Min. carga aplicable: 10 mA (a 24 V CC) |
| Salida auxiliar:Contacto fusible de protección nominal | 2 Un (quemado lento) |
| Semiconductores salida auxiliar(AUX) | PNP colector abierto transistor ・Max. fuente de corriente: 60 mA ・Tensión aplicada: igual que la tensión de alimentación (entre el semiconductor salida auxiliar y +V) ・Tensión Residual: 2.3 V o menos (en la fuente de corriente de 60 mA) La fuga de corriente: 2 mA o menos |
| Semiconductores salida auxiliar(AUX):la operación de Salida a | En cuando la cortina de luz de seguridad se interrumpe |
| Categoría de sobretensión | II |
| Indicadores:Alimentación (interfaz de usuario) | LED verde (se ilumina cuando la alimentación está activada) |
| Indicadores:salida de Seguridad [OUT] | LED verde (se enciende cuando la salida de seguridad está cerrado) (Nota：El indicador de funcionamiento está marcado como "Habilitación" de la unidad paraSF-C12.) |
| Indicadores:Enclavamiento (INTER_LOCK) | LED amarillo (se enciende cuando se activan los contactos se abren) |
| Indicadores:la Culpa (CULPA) | LED amarillo (parpadea cuando se produce un error) |
| Relé externo de la función de monitorización | Incorporado |
| Borde de salida de la función | Incorporado |
| Selección de polaridad de la función | Incorporated (Cable de conexión permite la selección de más/menos tierra)Menos la tierra: Corresponden a los de la PNP salida de luz de seguridad curtainPlus suelo: Corresponden a los NPN salida de cortina de luz de seguridad (Nota: por Favor cambie el interruptor deslizante a la PNP lado para menos terreno y a los NPN lado para más suelo). |
| Grado de contaminación | Dos |
| Resistencia ambiental:Grado de protección | Grado de protección: IP40 Terminal: IP20 |
| Temperatura ambiente | -10 a +55 ℃+14 a +131℉ (Sin condensación o a formación de hielo permitido), De almacenamiento: de -25 a +70 ℃-13 a +158℉ |
| La humedad ambiental | De 30 a 85 % RH, Almacenamiento: de 30 a 95 % RH |
| Resistencia a la vibración | Resistencia / mal funcionamiento de 10 a 55 Hz, 0,35 mm0.014 enla amplitud de la en X, y y Z, las direcciones de veinte veces cada uno |
| Material de cerramiento | ABS |
| Terminal de conexión | La primavera-jaula terminal |
| Peso | Peso neto: 200 g aprox. |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| Ficha técnica 1: SFC13 - SFC13 | SF-C13 | 77 Kbytes |
 |
