> >>>GX-F12B-P PANASONIC inductivo sensor de proximidad, de forma rectangular, 4,0 mm, NC, PNP, cable de 1m
Anterior producto Siguiente producto
GX-F12B-P PANASONIC inductivo sensor de proximidad, de forma rectangular, 4,0 mm, NC, PNP, cable de 1m Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

GX-F12B-P PANASONIC inductivo sensor de proximidad, de forma rectangular, 4,0 mm, NC, PNP, cable de 1m

GX-F12B-P

PANASONIC

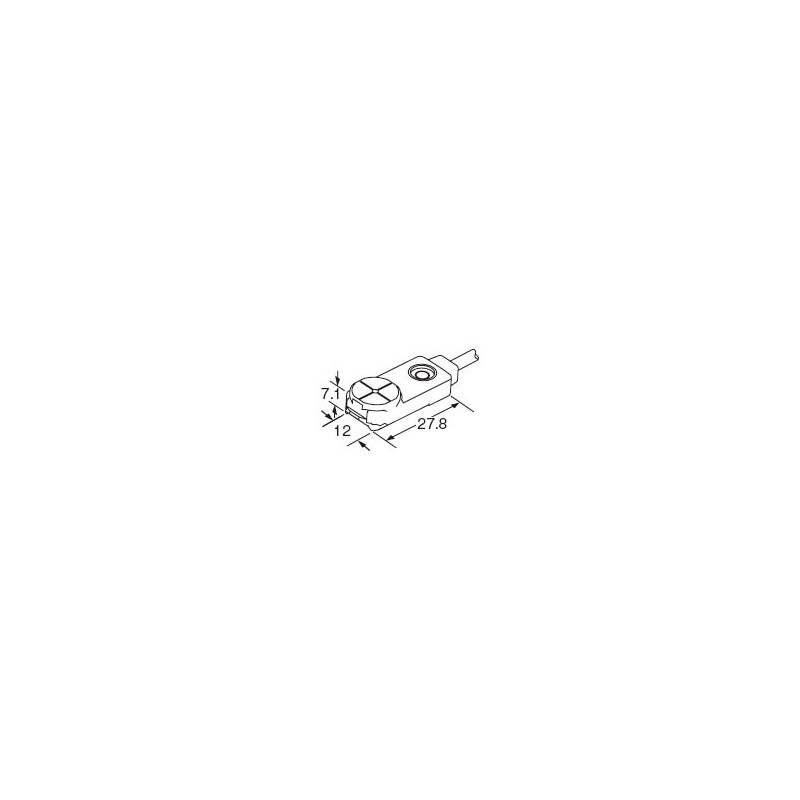

Detector de proximidad rectangular (7.1 x 12 x 27.8 mm), detección lateral, distancia máxima de operación 4.0 mm. normalmente cerrado, PNP

Más detalles


Detectores de Proximidad Inductivos - PANASONIC > GX-F/H Detector de proximidad inductivo rectangular - PANASONIC

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PANASONIC

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Número De Producto GX-F12B-P
Número De Parte GX-F12B-P
Producto De forma Rectangular Inductivo Sensor de Proximidad
Detalles Salida PNP
Nombre del producto De forma Rectangular Inductivo Sensor de Proximidad GX-F/H

Elemento Especificaciones
Número De Producto GX-F12B-P
Número De Parte GX-F12B-P
Marcado CE de la directiva de cumplimiento La Directiva de EMC, Directiva RoHS
Max. operación de distancia 4.0 mm0.158 enmás o menos el 8 %
(Nota) La operación de máxima distancia representa la distancia máxima para la que el sensor puede detectar el estándar de detección de objetos.
Estable rango de detección De 0 a 3.3 mm0 a 0.130 en
(Nota) La estable rango de detección representa el rango de detección para que el sensor puede detectar de forma estable el estándar de detección de objetos incluso si hay un ambiente derivación de la temperatura compensada y/o suministro de la fluctuación de voltaje.
Estándar de detección de objetos La hoja de hierro de 20 × 20 × t 1 mm0.787 × 0.787 × t 0.039 in
Histéresis 20 % o menos de la operación a distancia(con el estándar de detección de objeto)
Repetibilidad A lo largo de la detección de eje, perpendicular a la percepción de eje: 0.04 mm0.002 eno menos
Tensión de alimentación De 12 a 24 V DC +10/-15 % v de onda (P-P 10 % o menos
Consumo de corriente 15 mA o menos
Salida PNP colector abierto transistor
- La máxima de la fuente de corriente: 100 mA
- Tensión aplicada: 30 V CC o menos(entre salida y +V)
- Tensión Residual: 2 V o menos (a 100 mA fuente de corriente)
Salida:la Salida de operación de Normalmente cerrado
Salida:la Utilización de la categoría DC-12 o DC-13
Max. respuesta de frecuencia 500 Hz
Indicador de operación LED naranja(se ilumina cuando la salida está en ON)
Protección IP68 (IEC), IP68g (JEM)
(Nota) Panasonic Electric Works SUNX del IP68 método de prueba
1. Sumerja en 0 m por debajo de 0 ℃+32 ℉el agua de la superficie y dejar actuar durante 30 min. A continuación, sumerja en 0 m por debajo de +70 ℃+158 ℉el agua de la superficie y dejar actuar durante 30 min.
2. Respecto al choque térmico de la prueba en 1 como un ciclo y realizar 20 ciclos.
3. Dejar en agua a una profundidad de 1 m3.281 ften el agua de 500 horas.
4. Después de las pruebas 1 a 3, resistencia de aislamiento, la tensión de withstandability, consumo de corriente, y distancias de detección debe cumplir con el estándar de los valores.
(Nota) Si se utiliza el sensor en un entorno donde se va a cortar la salpicadura de las gotas de petróleo, el sensor puede estar deteriorado debido a la adición de sustancias en el aceite.
Temperatura ambiente -25 a +70 ℃-13 a +158 ℉De almacenamiento: - 40 a +85 ℃- 40 a +185 ※
La humedad ambiental De 45 a 85 % RH, Almacenamiento: 35 a 95 % RH
Voltaje withstandability 1.000 V AC para un min. entre todos los terminales de alimentación conectados juntos y gabinete
Resistencia de aislamiento 50 MΩ o más, con 500 V DC meghómetro entre todos los terminales de alimentación conectados juntos y gabinete
Resistencia a la vibración De 10 a 500 Hz de frecuencia, de 3 mm de0.118 enel doble de amplitud (Max. 20 G) en X, Y y Z las direcciones de dos horas cada una
Resistencia a los golpes 10.000 m/sDosaceleración (1.000 G aprox.) en X, Y y Z las direcciones de tres veces cada uno
Rango de detección de la variación:características de Temperatura Sobre un rango de temperatura ambiente de -25 a +70 ℃ -13 a +158degrees Fahrenheit: Dentro de más o menos el 8% del rango de detección a +23 ℃ +73 ° f
Rango de detección de la variación:características del Voltaje Dentro de más o menos 2 % +10/-15 % de fluctuación de la tensión de alimentación
Material Carcasa: PBT
El indicador de la parte: Poliéster
Cable 0.15 mmDos3-core de aceite, al calor y al frío cabtyre cable de 1 m3.281 ftlargo
Cable de extensión Prórroga hasta un total de 100 m 328.084 ft es posible con 0,3 mmDoso más, cable.
Peso neto 20 g aprox.

Datasheet - PDF

▲
Título: Tamaño: Tipo:
Ficha técnica 1: GXF12BP - GX-F12B-P | GX-F12B-P 2 Mbytes Ficha técnica 1: GXF12BP - GX-F12B-P | GX-F12B-P
