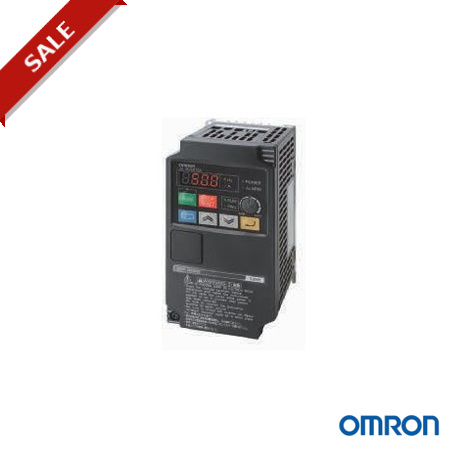

3G3JX-A2022-E 352835 OMRON Convertidores de frecuencia, JX Trifásico, 200-240VAC, 2.2kW, 10A, control V/f Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3G3JX-A2022-E 352835 OMRON Convertidores de frecuencia, JX Trifásico, 200-240VAC, 2.2kW, 10A, control V/f

3G3JX-A2022-E

352835

OMRON

Disponible

Envío el hoy

Convertidores de frecuencia, JX Trifásico, 200-240VAC, 2.2kW, 10A, control V/f

Más detalles


Variadores Convertidores Frecuencia Velocidad

Variadores de frecuencia - OMRON

Variadores de frecuencia - JX - OMRON

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

CantidadPrecio
1+$291.73
2+$285.20
3+$282.66
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Cómo funciona

¿Cómo funciona ésto?

1 Añada los productos de su elección al carro de la compra
2 Introduzca sus datos de contacto y envíe la solicitud
3 Le enviaremos un email con un presupuesto para esos productos
4 Usted simplemente finalice la compra y recibirá su pedido

Existen varias opciones para realizar el pago
- Tarjeta de crédito
- Transferencia
- PayPal


Productos relacionados

Más Información



JX Variadores de frecuencia
Compacto y completo
Tabla de selección
Con el filtro RFI incorporado y las comunicaciones integradas de manera estándar, JX proporciona una solución compacta y completa para una gama de aplicaciones
sencillas tales como el control de cinta transportadora. El Modbus RS485 está
incorporado en el puerto RJ45 de la parte frontal del variador, lo que facilita mucho la adición de variadores a la red sin tarjetas opcionales adicionales. En consecuencia, se ahorra en costes y espacio.
• Variador de frecuencia con control V/f
• Montaje lado con lado
• Filtro CEM incorporado
• Modbus RS485 incorporado
• Función de detección de sobrecarga (150% durante 60 s)
• Función PID
• Funciones de supresión de microsobretensiones
• Ahorro de energía automático
Fuente de alimentación
MCCB
A Reactancia de c.a.
B D
Cable USB CX-Drive
CX-One
B B
A * Filtro
Cable de extensión del operador remoto
Operador remoto con
LCD de 5 líneas
C C C C
JX
A
Ferrita
A
Reactancia de c.c.
Motor
Conexión a tierra
A
Reactancia de salida
* Necesario sólo para modelos trifásicos de 200 V o para ajustarse a C1 en trifásicos de 400 V
166
JX Variadores de frecuencia
3G3JX
Especificaciones Modelo Clase de tensión Máxima potencia del motor aplicable en kW Corriente nominal de salida (A) Estándar Monofásico 200 V 0,2 1,4 3G3JX-AB002-EF
0,4 2,6 3G3JX-AB004-EF
0,75 4 3G3JX-AB007-EF
1,5 7,1 3G3JX-AB015-EF
2,2 10 3G3JX-AB022-EF Trifásico 200 V 0,2 1,4 3G3JX-A2002-E
0,4 2,6 3G3JX-A2004-E
0,75 4 3G3JX-A2007-E
1,5 7,1 3G3JX-A2015-E
2,2 10 3G3JX-A2022-E
3,7 15,9 3G3JX-A2037-E
5,5 24 3G3JX-A2055-E
7,5 32 3G3JX-A2075-E Trifásico 400 V 0,4 1,5 3G3JX-A4004-EF
0,75 2,5 3G3JX-A4007-EF
1,5 3,8 3G3JX-A4015-EF
2,2 5,5 3G3JX-A4022-EF
4,0 8,6 3G3JX-A4040-EF
5,5 13 3G3JXA4055-EF
7,5 16 3G3JXA4075-EF
A Filtros de línea
Variador Filtro de línea Rasmi
Tensión Modelo 3G3JX-_ Corriente nominal (A) Peso (kg) Modelo
Monofásico 200 Vc.a. AB002/AB004 6 0,5 AX-FIJ1006-RE AB007 10 0,6 AX-FIJ1010-RE AB015/AB022 26 0,8 AX-FIJ1026-RE
Trifásico 200 Vc.a. A2002/A2004/A2007 6 1,0 AX-FIJ2006-RE A2015/A2022/A2037 20 1,3 AX-FIJ2020-RE A2055/A2075 40 2,3 AX-FIJ2040-RE
Trifásico de 400 Vc.a. A4004/A4007/A4015 5 0,9 AX-FIJ3005-RE A4022/A4040 11 1,1 AX-FIJ3011-RE A4055/A4075 20 1,7 AX-FIJ3020-RE
A Reactancia de c.a. de entrada
Variador Reactancia de c.a. Tensión Modelo 3G3JX-_ Modelo
Trifásico 200 Vc.a. A2002/A2004/A2007 AX-RAI02800080-DE A2015/A2022/A2037 AX-RAI00880175-DE A2055/A2075 AX-RAI00350335-DE
Monofásico 200 Vc.a. AB002/AB004 En desarrollo
AB007
AB015/AB022
Trifásico de 400 Vc.a. A4004/A4007/A4015 AX-RAI07700042-DE A4022/A4040 AX-RAI03500090-DE A4055/A4075 AX-RAI01300170-DE
A Reactancia de c.c.
Monofásico de 200 V Trifásico de 200 V Trifásico de 400 V
Variador Modelo Variador Modelo Variador Modelo
3G3JX-AB002 AX-RC10700032-DE 3G3JX-A2002 AX-RC21400016-DE –
3G3JX-AB004 AX-RC06750061-DE 3G3JX-A2004 AX-RC10700032-DE 3G3JX-A4004 AX-RC43000020-DE
3G3JX-AB007 AX-RC03510093-DE 3G3JX-A2007 AX-RC06750061-DE 3G3JX-A4007 AX-RC27000030-DE
3G3JX-AB015 AX-RC02510138-DE 3G3JX-A2015 AX-RC03510093-DE 3G3JX-A4015 AX-RC14000047-DE
3G3JX-AB022 AX-RC01600223-DE 3G3JX-A2022 AX-RC02510138-DE 3G3JX-A4022 AX-RC10100069-DE
– 3G3JX-A2037 AX-RC01600223-DE 3G3JX-A4040 AX-RC06400116-DE
3G3JX-A2055 AX-RC01110309-DE 3G3JX-A4055 AX-RC04410167-DE
3G3JX-A2075 AX-RC00840437-DE 3G3JX-A4075 AX-RC03350219-DE
167
JX Variadores de frecuencia
A Ferritas
Diámetro Descripción Modelo
21 Para motores de 2,2 kW o inferiores AX-FER2102-RE
25 Para motores de 7,5 kW o inferiores AX-FER2515-RE
B Accesorios
Tipos Descripción Funciones Modelo
LCD remoto digital Operador remoto LCD de 5 líneas con AX-OP05-E
función de copia, longitud máx. del cable de 3 m.*1
A Reactancias de c.a de salida
Cable de operador remoto
Cable de 3 metros para conexión del 3G3AX-CAJOP300-EE
operador remoto
Variador Reactancia de c.a.
Tensión Modelo 3G3JX-@ Modelo
Operador remoto
LED
Operador remoto LED, longitud de cable máx. 3 m
3G3AX-OP01
200 Vc.a. A2001/A2002/A2004
AX-RAO11500026-DE
Kit de montaje para Kit de montaje para operador LED
4X-KITMINI
AB001/AB002/AB004
A2007/AB007 AX-RAO07600042-DE A2015/AB015 AX-RAO04100075-DE A2022/AB022 AX-RAO03000105-DE A2037 AX-RAO01830160-DE
operador LED Cable/convertidor
USB
Cable bifurcado en
T RJ45
sobre panel
RJ45 a cable de conexión USB 3G3AX-PCACN2
USB-CONVERTERCABLE Cable en T para conexión RS-422 3G3AX-CTB020-EE
A2055 AX-RAO01150220-DE A2075 AX-RAO00950320-DE
Resistencia de terminación RJ45
Resistencia de terminación para conexión RS-422
3G3AX-CTR150-EE
400 Vc.a. A4004/A4007/A4015 AX-RAO16300038-DE A4022 AX-RAO11800053-DE A4040 AX-RAO07300080-DE A4055 AX-RAO04600110-DE A4075 AX-RAO03600160-DE
*1 Tenga en cuenta que para los modelos de convertidor 3G3JX el operador sólo visualizará 2 líneas de texto.
D Software del ordenador
Descripción Instalación Modelo
Software Herramienta de software para
configuración y control
Software Herramienta de software para configuración y control
Software Herramienta de software para el cálculo del ahorro de energía
CX-Drive
CX-One
€Saver
Especificaciones
Clase 200 V
Monofásico: 3G3JX_ AB002 AB004 AB007 AB015 AB022 - - - Trifásico: 3G3JX_ A2002 A2004 A2007 A2015 A2022 A2037 A2055 A2075
Motor kW*1
Fuente de alimentación
Capacidad de motor aplicable 0,2 0,4 0,75 1,5 2,2 3,7 5,5 7,5
Capacidad del convertidor kVA 200 V 0,4 0,9 1,3 2,4 3,4 5,5 8,3 11,0
240 V 0,5 1,0 1,6 2,9 4,1 6,6 9,9 13,3
Corriente nominal de salida (A) 1,4 2,6 4,0 7,1 10,0 15,9 24,0 32,0
Tensión máxima de salida Proporcional al voltaje de entrada: 0 a 240 V
Frecuencia de salida máx. 400 Hz
Tensión y frecuencia de entrada nominales Monofásico 200 a 240 V, 50/60 Hz
Trifásico de 200 a 240 Vc.a., 50/60 Hz
Corriente de entrada nominal (A) trifásica de 200 V
Corriente nominal de entrada (A)
monofásica 200 V.
1,8 3,4 5,2 9,3 13,0 20,0 30,0 40,0
3,1 5,8 9,0 16,0 22,5 – – –
Fluctuaciones de tensión admisibles –15% a 10%
Fluctuaciones de frecuencia admisibles 5%
Filtro integrado Filtro CEM (C1 modelo monofásico)
Par de freno Deceleración de tiempo corto
con realimentación al condensador
Aprox. 50% 50% para trifásica- 20% a 40% para - monofásica
Aprox. del 20% al 40% Aprox. 20%
Método de refrigeración Autorrefrigerado Ventilación forzada
*1 Basado en un motor estándar trifásico.
Clase 400 V
Trifásico: 3G3JX_ A4004 A4007 A4015 A4022 A4040 A4055 A4075
kW del motor*1
Fuente de alimentación
Capacidad de motor aplicable 0,4 0,75 1,5 2,2 4,0 5,5 7,5
Capacidad del convertidor kVA 380 V 0,9 1,6 2,5 3,6 5,6 8,5 10,5
480 V 1,2 2,0 3,1 4,5 7,1 10,8 13,3
Corriente nominal de salida (A) 1,5 2,5 3,8 5,5 8,6 13,0 16,0
Tensión máxima de salida Proporcional al voltaje de entrada: 0 a 480 V
Frecuencia de salida máx. 400 Hz
Tensión nominal de entraday frecuencia Trifásico 380 a 480 V, 50/60 Hz
Corriente nominal de entrada (A) 2,0 3,3 5,0 7,0 11,0 16,5 20,0
Fluctuaciones de tensión admisibles –15% a 10%
Fluctuaciones de frecuencia admisibles 5%
Filtro integrado Filtro CEM clase C2
Par de freno Deceleración de tiempo corto realimentación del condensador
Aprox. 50% Aprox. del 20% al 40% Aprox. 20%
Método de refrigeración Autorrefrigerado Ventilación forzada
*1 Basado en un motor estándar trifásico.
168
JX Variadores de frecuencia
Dimensiones
Clase de tensión Máxima potencia del motor aplicable en kW
Modelo de variador Dimensiones en mm
H W D Peso (kg)
Monofásica de 200 V 0,2 3G3JX-AB002 155 80 95,5 0,8
0,4 3G3JX-AB004 109,5 0,9
0,75 3G3JX-AB007 189 110 130,5 1,5
1,5 3G3JX-AB015 157,5 2,3
2,2 3G3JX-AB022 2,4
Trifásico 200 V 0,2 3G3JX-A2002 155 80 95,5 0,8
0,4 3G3JX-A2004 109,5 0,9
0,75 3G3JX-A2007 132,5 1,1
1,5 3G3JX-A2015 189 110 157,5 2,2
2,2 3G3JX-A2022 2,4
3,7 3G3JX-A2037
5,5 3G3JX-A2055 250 180 167,5 4,2
7,5 3G3JX-A2075
Trifásico 400 V 0,4 3G3JX-A4004 189 110 130,5 1,5
0,75 3G3JX-A4007 157,5 2,3
1,5 3G3JX-A4015 2,4
2,2 3G3JX-A4022
4,0 3G3JX-A4040
5,5 3G3JX-A4055 250 180 167,5 4,2
7,5 3G3JX-A4075
H
D
W
169
