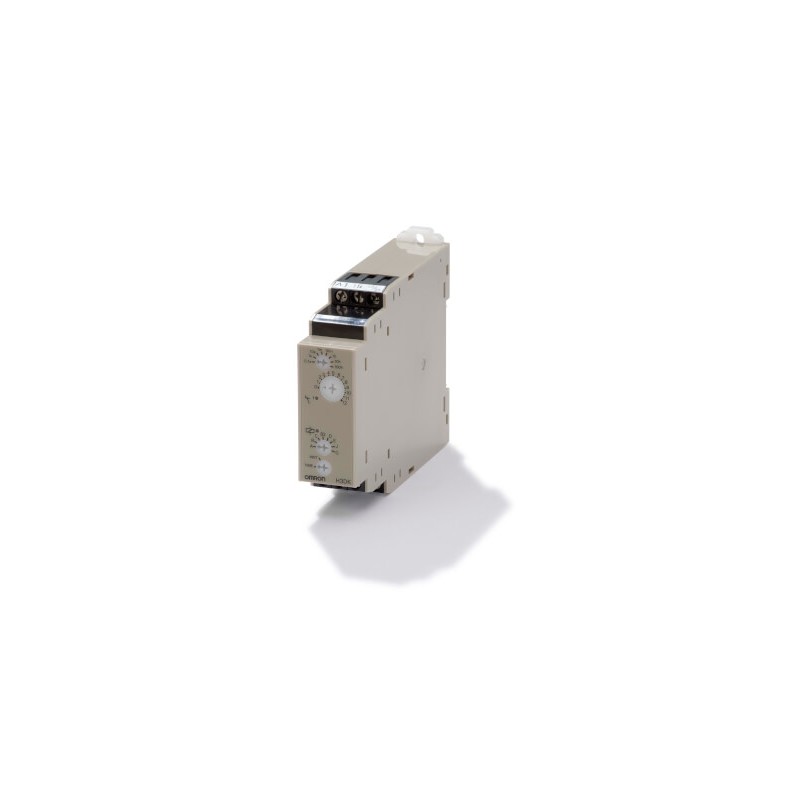

H3DK-M2 AC/DC24-240 352009 OMRON Temporizadores, 22.5mm DIN Multifunción DPDT Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

H3DK-M2 AC/DC24-240 352009 OMRON Temporizadores, 22.5mm DIN Multifunción DPDT

H3DK-M2 AC/DC24-240

352009

OMRON

Disponible

Envío el hoy

Temporizadores, 22.5mm DIN Multifunción DPDT

Más detalles


Temporizadores

Temporizadores - Temporizadores analógicos de estado sólido - OMRON

Temporizadores - Temporizadores analógicos de estado sólido - H3DK - OMRON

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

CantidadPrecio
1+$61.12
4+$57.35
8+$55.97
11+$55.43
15+$55.03
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Cómo funciona

¿Cómo funciona ésto?

1 Añada los productos de su elección al carro de la compra
2 Introduzca sus datos de contacto y envíe la solicitud
3 Le enviaremos un email con un presupuesto para esos productos
4 Usted simplemente finalice la compra y recibirá su pedido

Existen varias opciones para realizar el pago
- Tarjeta de crédito
- Transferencia
- PayPal


Productos relacionados

Más Información



H3DK Temporizadores analógicos de estado sólido
Gama de temporizadores de estado sólido estándar de 22,5 mm de ancho y montaje en carril DIN
La serie H3DK de temporizadores proporciona un amplio rango de tiempo y de alimentación de c.a./c.c. para reducir el número de elementos.
• Dimensiones en mm (H × A × F): 79 × 22,5 × 100
• Montaje en carril DIN
• 12 Vc.c. y 24-240 Vc.a./Vc.c. (excepto -H). 240-440 Vc.a. para -G
• Amplio rango de selección de tiempo: 0,10 s–1.200 h (excepto -H y -G),
12 rangos (para -M y -S)
Tabla de selección
Tipo Tensión de alimentación
Salida
de control
Rango de selección de tiempo
Modos de operación Modelo
Temporizadores
12 Vc.c. SPDT 0,1 s a 1200 h Retardo a ON, intermitente con arranque en ON, retardo de
H3DK-M1A DC12
estándar multifunción
DPDT
señal a ON/OFF, retardo de señal a OFF, intervalo, un pulso
H3DK-M2A DC12*1
SPDT Retardo a ON, modo intermitente con arranque en ON,
H3DK-S1A DC12
DPDT
intervalo, un pulso
H3DK-S2A DC12*1
24 a 240 Vc.a./Vc.c. SPDT Retardo a ON, intermitente con arranque en ON, retardo de
H3DK-M1 AC/DC24-240
DPDT
señal a ON/OFF, retardo de señal a OFF, intervalo, un pulso
H3DK-M2 AC/DC24-240*1
SPDT Retardo a ON, modo intermitente con arranque en ON,
H3DK-S1 AC/DC24-240
DPDT
intervalo, un pulso
H3DK-S2 AC/DC24-240*1
Temporizador doble 12 Vc.c. SPDT 0,1 s a 12 h Intermitente con arranque en OFF/ON H3DK-FA DC12
24 a 240 Vc.a./Vc.c. H3DK-F AC/DC24-240
Temporizador estrella triángulo
Temporizador
de retardo a OFF
12 Vc.c. 2 x SPDT 1 a 120 s Estrella triángulo H3DK-GA DC12
24 a 240 Vc.a./Vc.c. H3DK-G AC/DC24-240
240 a 440 Vc.a. H3DK-GE AC/DC240-440
24 a 48 Vc.a./Vc.c. SPDT 1 a 120 s Señal de retardo a OFF H3DK-HBL AC/DC24-48
0,1 a 12 s H3DK-HBS AC/DC24-48
100 a 120 Vc.a. 1 a 120 s H3DK-HCL AC100-120V
0,1 a 12 s H3DK-HCS AC100-120V
200 a 240 Vc.a. 1 a 120 s H3DK-HDL AC200-240V
0,1 a 12 s H3DK-HDS AC200-240V
*1 Es posible configurar una salida como instantánea.
Especificaciones
Rango de tensión de funcionamiento 85% a 110% de la tensión de alimentación nominal (90% a 110% para modelos de 12 Vc.c.)
Reset de alimentación Tiempo de desconexión de alimentación mínimo: H3DK-M/S, H3DK-F: 0,1 s, H3DK-G: 0,5 s. (No para modelos H3DK-H)
Tensión de reset 10% de la tensión nominal. (No para modelos H3DK-H)
Entrada de tensión (H3DK-M/-S) 24 a 240 Vc.a./c.c.: Nivel H 20,4 a 264 Vc.a./Vc.c., nivel L 0 a 2,4 Vc.a./Vc.c.
12 Vc.c.: Nivel H 10,8 a 13,2 Vc.c., nivel L 0 a 1,2 Vc.c.
Salida de control Salida de contacto: 5 A a 250 Vc.a. con carga resistiva (cos = 1), 5 A a 24 Vc.c. (30 Vc.c. para -M/-S) con carga resistiva (no para H3DK-GE)
Temperatura ambiente En servicio: –20 a 55°C (sin formación de hielo) almacenamiento: –40°C a 70°C (sin formación de hielo)
Precisión del tiempo de operación ±1% máx. de FS (±1% ±10 ms máx. en un rango de 1,2 s)
Error de selección ±10% ±0,05 s máx. de FS
Ancho mínimo de señal de entrada 50 ms (entrada de inicio) (solo para H3DK-M/S)
Variaciones debidas a fluctuaciones de la tensión de alimentación
±0,5% máx. de FS (±0,5% ±10 ms máx. en un rango de 1,2 s). Para H3DK-G: ±0,5% máx. de FS
Influencia de la temperatura ±2% máx. de FS (±2% ±10 ms máx. en un rango de 1,2s). Para H3DK-G: ±2% máx. de FS
Vida útil Mecánica: mínimo 10 millones de operaciones (en vacío, a 1.800 operaciones/h)
Eléctrica: 100.000 operaciones mín. (5 A a 250 Vc.a., carga resistiva a 360 operaciones/hr)
Grado de protección IP30 (bloque de terminales: IP20)
Bloque de terminales Terminales sin manguitos de 2,5 mm2 máx.
Dimensiones en mm (Al. × An. × Pr.) 79 × 22,5 × 100
