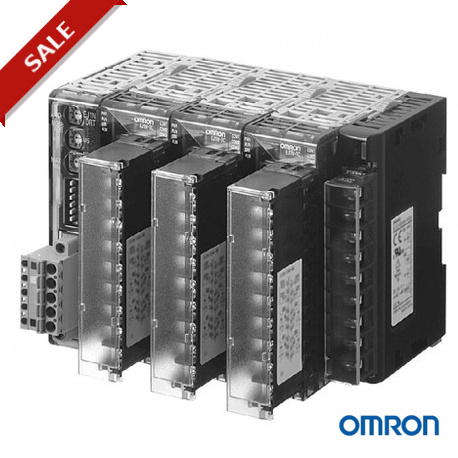

ES2-THB 127504 OMRON Temperatura y Procesos, Sensor de Humedad y Temperatura

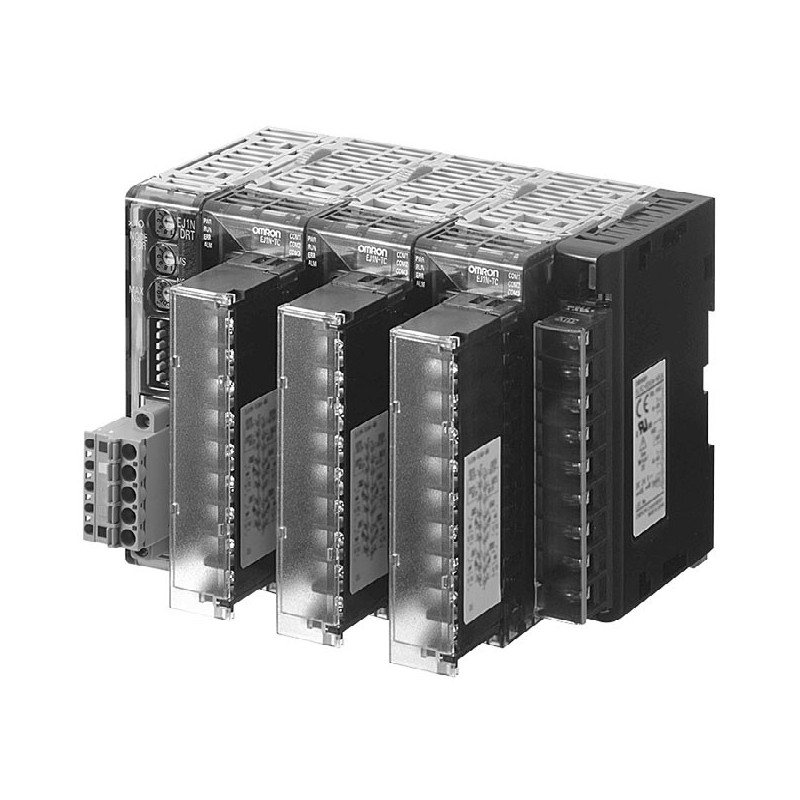

Controlador de temperatura modular
EJ1
Controlador de temperatura en panel con diseño modular flexible para una mayor integración con dispositivos host
• La estructura modular compacta permite la construcción de siste- mas de temperatura adaptados de forma óptima a la aplicación.
• Se puede establecer la comunicación con un PLC sin necesidad de programación, lo que reduce el número de pasos necesarios en el desarrollo de la programación.
• Una unidad con entradas de tipo universal incluyendo un termopar, termorresistencia de platino y entrada analógica para una selección sencilla e inventarios reducidos.
• Se conecta directamente al controlador de potencia multicanal G3ZA utilizando un control de ciclo óptimo para ofrecer una regula- ción de alta precisión con mínimo ruido.
• Funcionalidad mejorada para permitir la conexión a más dispositi- vos con comunicaciones sin programación.
Se conectan varios controladores a un solo PLC.
Consulte “Precauciones de seguridad” en la página 21.
Tabla de selección
■ Controlador de temperatura
Modelos estándar de control
Nuevos modelos con salidas de corriente
Funcionalidad mejorada para las unidades básicas y HFU
Nombre Tensión de ali-
Nº de puntos
Salidas de control
Salidas de control
Salida auxiliar
Funciones Funciones
de comunicacio-
Tipo de entrada Terminal Modelo
menta- ción
de con- trol
1 y 2
3 y 4
Alarma
de rotura
del calen-
tador
Entra-
das de
evento
nes
Unidad bási- ca (control
24 Vc.c. suminis-
2 Salida de tensión:
Salida transis- tor: 2 puntos
Ninguno 2
(Ver nota
2 Puerto de conexión
G3ZA: RS-485
Termopar, termo- rresistencia de
Terminal M3 EJ1N-TC2A-QNHB
de tempera- tura)
(Ver nota 1).
trados desde la unidad de termina-
2 puntos (pa- ra controla- dores SSR) (Ver nota 2.)
(NPN)
3).
Desde la Unidad de
Terminación:
Puerto A o puerto B: RS-485
platino, tensión analógica y co- rriente analógica seleccionable
Terminal sin
tornillos (co- nexión rápi- da)
EJ1N-TC2B-QNHB
ción
4 Salida de ten- sión: 2 puntos
Ninguno Ninguno
para cada canal.
Terminal M3 EJ1N-TC4A-QQ
(para controla- dores SSR) (Ver nota 2.)
Terminal sin
tornillos (co- nexión rápi- da)
EJ1N-TC4B-QQ
2
Salida de
Salida transis- tor: 2 puntos
2 Terminal M3 EJ1N-TC2A-CNB
corriente:
2 puntos
(NPN)
Terminal sin
tornillos (co- nexión rápi- da)
EJ1N-TC2B-CNB
HFU
(Ver nota 1).
Ninguno Ninguno Ninguno Salida transistor:
4 (Ver
Desde la Unidad de
Terminación:
Sin entrada Terminal M3 EJ1N-HFUA-NFLK
4 puntos
(NPN)
nota 4).
Puerto A: RS-485
Puerto C: RS-485 o RS-232C seleccionable.
Terminal sin
tornillos (co- nexión rápi- da)
EJ1N-HFUB-NFLK
Desde la Unidad de
Terminación:
Terminal M3 EJ1N-HFUA-NFL2
Puerto A: RS-485
Puerto C: RS-422
Terminal sin tornillos (co- nexión rápi- da)
EJ1N-HFUB-NFL2
Unidad de Terminación (Ver nota 1).
24 Vc.c. Salida transistor:
2 puntos
(NPN)
Ninguno Puerto A o B: RS-485
Conector: puerto A
Terminal M3 EJ1C-EDUA-NFLK
Nota: 1. Siempre se requiere una Unidad de Terminación para la conexión a una Unidad de Control y una HFU. Una HFU no se puede funcionar sin una Unidad de Control.
Las comunicaciones no se pueden realizar cuando se utiliza únicamente una Unidad de Control.
2. Para las aplicaciones de control de calor/frio, las salidas de control 3 y 4 de los modelos de 2 puntos se utilizan para las salidas de control de frío o calor.
En los modelos de 4 puntos, el control de calor/frio se realiza para dos puntos de entrada.
3. Para utilizar la alarma de rotura de calentador, adquiera un transformador de corriente (E54-CT1 o E54-CT3) por separado.
4. Hay tres instrucciones de operación que se pueden enviar a las unidades de control conectadas a una HFU.
Actualizaciones funcionales
Consulte la página 17 para obtener información detallada.
Las funciones de actualización están marcadas con “V1.1”.
Consulte el siguiente manual para obtener información preventiva y otros datos necesarios para utilizar el EJ1: Manual de operación del controlador de temperatura modular EJ1 (Cat. No. H142)
Controlador de temperatura modular EJ1 1
