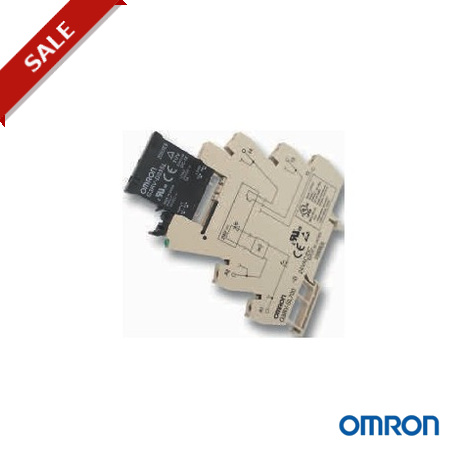

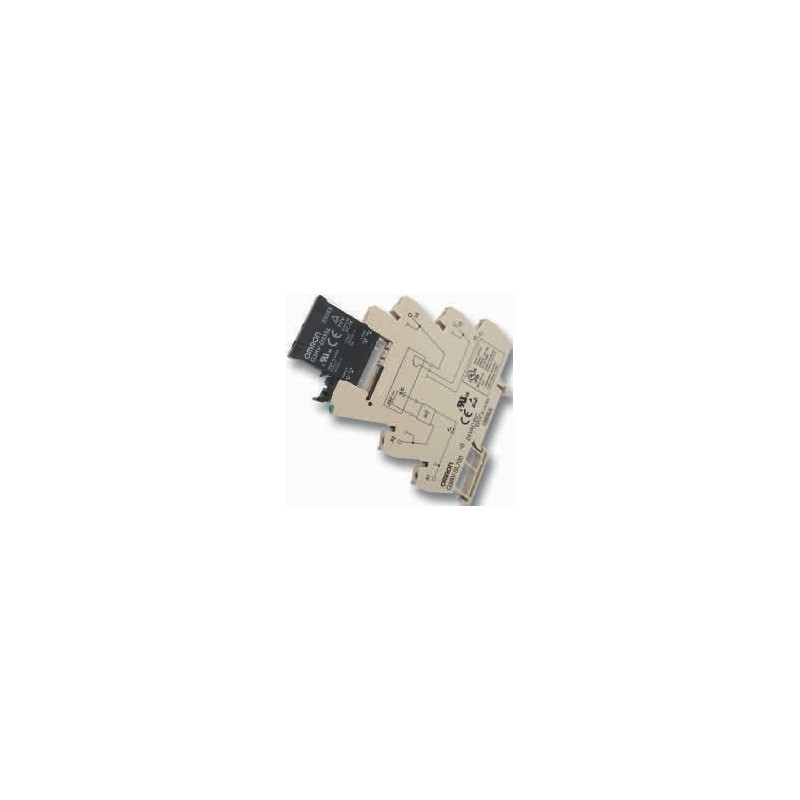

G3RV-SL700-D 230VAC 323554 OMRON MOS FET 3A rele borna+base tornillo230VAC

G3RV Montaje en panel
Relé de estado sólido delgado de 6 mm industrial compatible con G2RV
Además de ser delgados y, en consecuencia, ahorrar espacio en el panel, los relés G3RV
son muy resistentes, tienen un área de contacto grande y pines que no se doblan.
La conexión con un se realiza fácilmente y sin errores en pocos segundos mediante
conectores encajables. Además, la conmutación de potencia en relés G3RV con salidas
CC se realiza mediante un MOSFET en la salida, cuyas características de disipación son ideales.
• Compatible con G2RV
• Indicador LED integrado en relé de estado sólido
• Terminales por presión y accesorios para facilitar el cableado
Tabla de selección
Función
Entrada Salida Tipo de
Modelo
de paso
Tensión nominal
Corriente nominal Tensión de
Tensión de
Tensión de carga Corriente
Corriente
conexión
por cero
(tensión de servicio)
c.a. c.c.
50 Hz 60 Hz
operación
reposición
nominal (rango de tensión
de carga)
de carga
de irrupción
- 24 Vc.a./c.c.
(21,6 a 26,4 Vc.a./c.c.)
- 24 Vc.a./c.c.
(21,6 a 26,4 Vc.a./c.c.)
Sí 24 Vc.a./c.c.
(21,6 a 26,4 Vc.a./c.c.) Sí 24 Vc.a./c.c.
(21,6 a 26,4 Vc.a./c.c.)
- 230 Vc.a.
(207 a 253 Vc.a.)
- 230 Vc.a.
(207 a 253 Vc.a.)
10,7 mA 11,1 mA 4,3 mA 21,6 V 1 V 5 a 24 Vc.c.
(3 a 26,4 Vc.c.)
10,7 mA 11,1 mA 4,3 mA 21,6 V 1 V 5 a 24 Vc.c.
(3 a 26,4 Vc.c.)
20 mA 21 mA 11 mA 21,6 V 1 V 100 a 240 Vc.a. (75 a 264 Vc.a.)
20 mA 21 mA 11 mA 21,6 V 1 V 100 a 240 Vc.a. (75 a 264 Vc.a.)
6,8 mA 8,1 mA - 207 V 1 V 5 a 24 Vc.c.
(3 a 26,4 Vc.c.)
6,8 mA 8,1 mA - 207 V 1 V 5 a 24 Vc.c.
(3 a 26,4 Vc.c.)
100 μA a 3 A 30 A
(60 Hz, 1 ciclo)
100 μA a 3 A 30 A
(60 Hz, 1 ciclo)
0,1A a 2A 30 A
(60 Hz, 1 ciclo)
0,1A a 2A 30 A
(60 Hz, 1 ciclo)
100 μA a 3 A 30 A
(60 Hz, 1 ciclo)
100 μA a 3 A 30 A
(60 Hz, 1 ciclo)
Tornillo G3RV-SL700-D AC/DC24
De presión G3RV-SL500-D AC/DC24
Tornillo G3RV-SL700-A AC/DC24
De presión G3RV-SL500-A AC/DC24
Tornillo G3RV-SL700-D AC230
De presión G3RV-SL500-D AC230
Nota: Valores nominales a una temperatura ambiente de 25°C
Accesorios
Tipo Descripción Modelo
Barra de conexión 2 polos P2RVM-020_ Barra de conexión 3 polos P2RVM-030_ Barra de conexión 4 polos P2RVM-040_ Barra de conexión 10 polos P2RVM-100_ Barra de conexión 20 polos P2RVM-200_ Interfaz PLC Conexión de 8 relés y salida PLC P2RVC-8-O-F
Etiqueta Plástico, para montaje en base R99-15 para G2RV Etiqueta (pegatina) Papel, para montaje en base o relé R99-16 para G2RV
Placa de separación Proporciona aislamiento entre relés adyacentes para conseguir aislamiento de 400 V P2RV-S
Nota: _ Seleccionar color: R = rojo, S = azul, B = negro
Especificaciones
Modelo G3RV-SL700/500-A G3RV-SL700/500-D Aislamiento Triac Mosfet
Caída de tensión de salida ON 1,6 V (rms) máx. 0,9 V máx.
Corriente de fuga 5 mA máx. (a 200 Vc.a. 50/60 Hz) 10 μA máx. (a 24 Vc.c.)
Indicador de funcionamiento Sí
Temperatura ambiente Almacenamiento –30~+100°C (sin formación de hielo ni condensación)
En servicio –30~+55°C (sin formación de hielo ni condensación)
