P2RF-05-E
113538
OMRON
1
Disponible Envío el hoy
Base G2R-1-S 5 pines Carril DIN
Relés > Zócalos para relés
Bases para relé > P2RF
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.

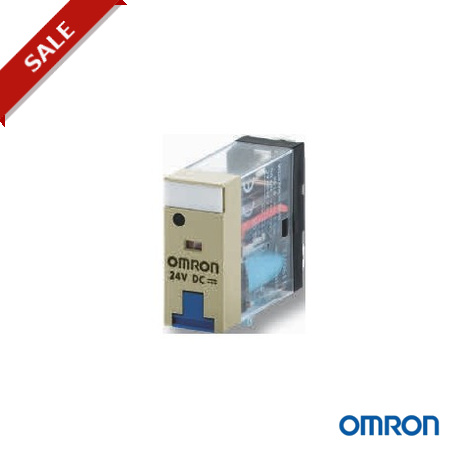

G2R-_-S Relés enchufables industriales
Relé enchufable con funciones avanzadas que abarca una amplia gama de aplicaciones
La serie G2RS, que incluye de serie un indicador mecánico y etiquetas, abarca una amplia gama de aplicaciones de interfaz.
Está disponible opcionalmente con contactos bañados en oro y diodo, mientras que
la gama de bases y barras de conexión ofrece la máxima flexibilidad durante la instalación.
• Tipo SPDT de 10 A/tipo DPDT de 5 A
• Opción de indicador mecánico, indicador LED y pulsador de prueba instantáneo/bloqueable
• Carcasa transparente
• Disponibilidad de bases con terminales sin tornillos
• Ahorro de espacio: 16 mm de ancho (incluidas las bases)
Tabla de selección
Configuración de contactos
Diodo Indicador LED Pulsador de prueba Bañado en oro de 3 μm
Modelo
( _ _ _ = tensión de bobina +
c.a./c.c.)
Tensiones de bobina comunes*1
c.c. c.a.
SPDT (1 polo) no no no no G2R-1-S_ _ _ (S) 24 230
sí G2R-1-SN_ _ _ (S) 12, 24 24, 110, 230
sí G2R-1-SNI___ (S) 12, 24 12, 24, 110, 230 sí G2R-1-SNI-AP3_ _ _ (S) – 230
sí no no G2R-1-SND___ (S) 12, 24 – sí G2R-1-SNDI__ _ (S) 24 – sí G2R-1-SNDI-AP3___ (S) 24 –
DPDT (2 polo) no no no no G2R-2-S_ _ _ (S) 24 24, 110, 240 sí G2R-2-SN_ _ _ (S) 12, 24, 48 24, 110, 230
sí G2R-2-SN-AP3___ (S) 24 –
sí no G2R-2-SNI___ (S) 12, 24 12, 24, 110, 230 sí G2R-2-SNI-AP3_ _ _ (S) – 230
sí no no no G2R-2-SD_ _ _ (S) – – sí G2R-2-SND___ (S) 12, 24 – sí G2R-2-SND-AP3_ _ _ (S) 24 –
sí no G2R-2-SNDI__ _ (S) 12, 24 –
sí G2R-2-SNDI-AP3___ (S) 24 –
*1 Disponibles otras tensiones de bobina. Consulte las especificaciones.
Bases y accesorios
Para tipo Modelo
Carril DIN Para PCB Terminal de sujeción sin tornillo Tornillo(fijación Tornillo (borna) Soldadura
de placa)
Hembra Clip Tipo c.a. de barra
de conexión
Tipo c.c. de barra
de conexión
Etiqueta con referencia
Hembra Hembra Clip Etiqueta con referencia
Hembra
G2R-1-S P2RF-05-S P2CM-S P2RM-SR P2RM-SB R99-11 P2RF-05-E P2RF-05-ESS P2CM-ESS PYC-TR P2R-05P G2R-2-S P2RF-08-S P2CM-S P2RM-SR P2RM-SB R99-11 P2RF-08-E P2RF-08-ESS P2CM-ESS PYC-TR P2R-08P
Especificaciones
Valores nominales de la bobina
Tensión nominal Tensión de operación Tensión de reposición Tensión máxima Consumo (aprox.)
% de la tensión nominal
c.a. 24 V, 110 V, 120 V, 230 V, 240 V 80% máx. 30% máx. 110% 0,9 VA (60 Hz)
c.c. 6 V, 12 V, 24 V, 48 V 70% máx. 15% máx. 110% 0,53 W
Valores nominales de contacto
Número de polos 1 polo 2 polos
Carga Carga resistiva
(cos = 1)
Carga nominal 10 A a 250 Vc.a.
10 A a 30 V c.c.
Carga inductiva
(cos = 0,4 L/R = 7)
7,5 A a 250 Vc.a.
5 A a 30 V c.c.
Carga resistiva
(cos = 1)
5 A a 250 Vc.a.
5 A a 30 V c.c.
Carga inductiva
(cos = 0,4 L/R = 7)
2 A a 250 Vc.a.
3 A a 30 V c.c.
Corriente nominal 10 A 5 A
Tensión de conmutación máx. 440 Vc.a., 125 Vc.c. 380 Vc.a., 125 Vc.c.
Corriente de conmutación máx. 10 A 5 A
Capacidad de conmutación máx. 2.500 VA, 300 W 1.875 VA, 150 W 1.250 VA, 150 W 500 VA, 90 W
Tasa de fallos (valor de referencia) 100 mA para 5 Vc.c. 10 mA a 5 Vc.c.
Vida útil mecánica c.a.: mínimo 10.000.000 operaciones c.c.: mínimo 20.000.000 operaciones
Vida útil eléctrica mínimo 100.000 operaciones
601
G2R-_-S Relés enchufables industriales
Datos técnicos
Elemento 1 polo 2 polos
Material de los contactos AgSnIn
Tiempo de operación 15 ms máx. 15 ms máx.
Tiempo de desconexión c.a.: 10 ms máx c.c.: 5 ms máx. c.a.: 15 ms máx c.c.: 10 ms máx. Rigidez dieléctrica 5.000 Vc.a. (de bobina a contacto) 5.000 Vc.a. (de bobina a contacto) Temperatura ambiente En servicio: –40 a 70°C (sin formación de hielo ni condensación)
Dimensiones en mm (Al. × An. × Pr.) 35,5 × 13 × 29
602
