> >>>G7J-4A-T 24VDC G7J 1094F 121829 OMRON 4NA 25A
Anterior producto Siguiente producto

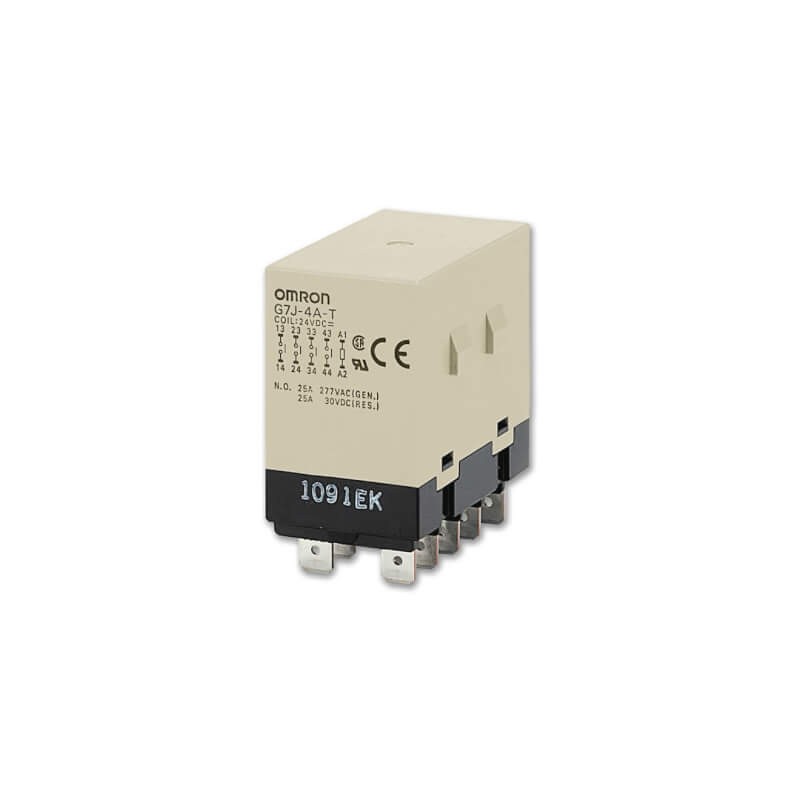

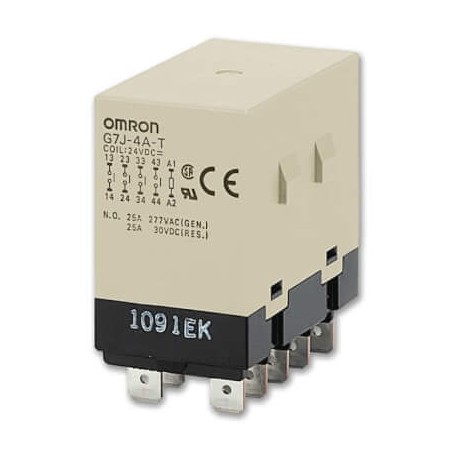

G7J-4A-T 24VDC G7J 1094F 121829 OMRON 4NA 25A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

G7J-4A-T 24VDC G7J 1094F 121829 OMRON 4NA 25A

G7J-4A-T 24VDC

G7J 1094F

G7J4AT24DC

OMRON

Disponible Envío el hoy

4NA 25A

Más detalles


Relés Industriales > G7 Relés Potencia

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

Precio total: $64.76
Precio unitario: $64.76

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Características

Relé de alta capacidad y multipolo de uso similar a un contactor

Con una corriente de carga nominal de 25 A debido a la bisagra miniaturizada para la máxima potencia de conmutación, el G7J puede conmutar tanto cargas de motor como cargas resistivas e inductivas. G7J no tiene rateos de contacto para caídas de tensión momentáneas de hasta el 50% de su tensión nominal.

  • Tipos de contacto 4PST-NA, 3PST-NA/SPST-NC o DPST-NA/DPST-NC
  • Terminales Faston, PCB o tornillos
  • Carga nominal de 25 A
  • Compatible con caídas de tensión momentáneas
  • Se puede utilizar como un contactor

Ordering information

Contact form

Mounting

Terminal

Order code1
( ___= coil voltage + AC/DC)

Common coil voltages2

PCB

W-bracket mounting

PCB

Quick-connect

Screw

DC

AC

4PST-NO

yes

no

yes

no

no

G7J-4A-P___

12, 24

200/240

no

yes

no

yes

G7J-4A-B___

24

-

yes

no

G7J-4A-T___

12, 24

200/240

3PST-NO/SPST-NC

yes

no

yes

no

G7J-3A1B-P___

24

-

no

yes

no

yes

G7J-3A1B-B___

24

-

DPST-NO/SPST-NC

yes

no

G7J-3A1B-T___

24

200/240

DPST-NO/DPST-NC

yes

no

yes

no

G7J-2A2B-P___

24

-

Accessories

For type

Order code

W-bracket

G7J Screw terminal type

R99-04 for G5F

G7J Quick Connect type

Specifications

Coil ratings

Rated voltage

Must operate voltage

Must release voltage

Max. voltage

Power consumption (approx.)

% of rated voltage

AC

24, 50, 100 to 120, 200 to 240

75% max.

15% min.

110%

1.8 to 2.6 VA

DC

6, 12, 24, 48, 100

10% min.

2.0 W

Contact ratings

Item

4-pole

Resistive load
cosϕ = 1

Inductive load
cosϕ = 0.4

Resistive load

Rated load

NO: 25 A at 220 VAC
(24 A at 230 VAC)

NC: 8 A at 220 VAC
(7.5 A at 230 VAC)

NO: 25 A at
30 VDC

NC: 8 A at
30 VDC

Rated carry current

NO: 25 A (1 A), NC: 8 A (1 A)

Max. switching voltage

250 VAC

125 VDC

Max. switching current

NO: 25 A (1 A), NC: 8 A (1 A)

Mechanical life

1,000,000 operations min.

Electrical life

100,000 operations min.

Note:Values between () indicate bifurcated contact specification.

Technical data

Contact material

Ag alloy

Operating time

50 ms max.

Release time

50 ms max.

Dielectric strength

4,000 VAC

Ambient temperature

Operating: -25 to 60°C (no icing)

1.For other options like bifurcated contacts, please see specifications.

2.Other coil voltages available. Please see specifications.

Datasheet - PDF

▲
Título: Tamaño: Tipo:
G7J-4A-T 24VDC G7J4AT24DC G7J 1094F j088_g7j_power_relay_datasheet_es.pdf 195 Kbytes G7J-4A-T 24VDC G7J4AT24DC G7J 1094F j088_g7j_power_relay_datasheet_es.pdf
