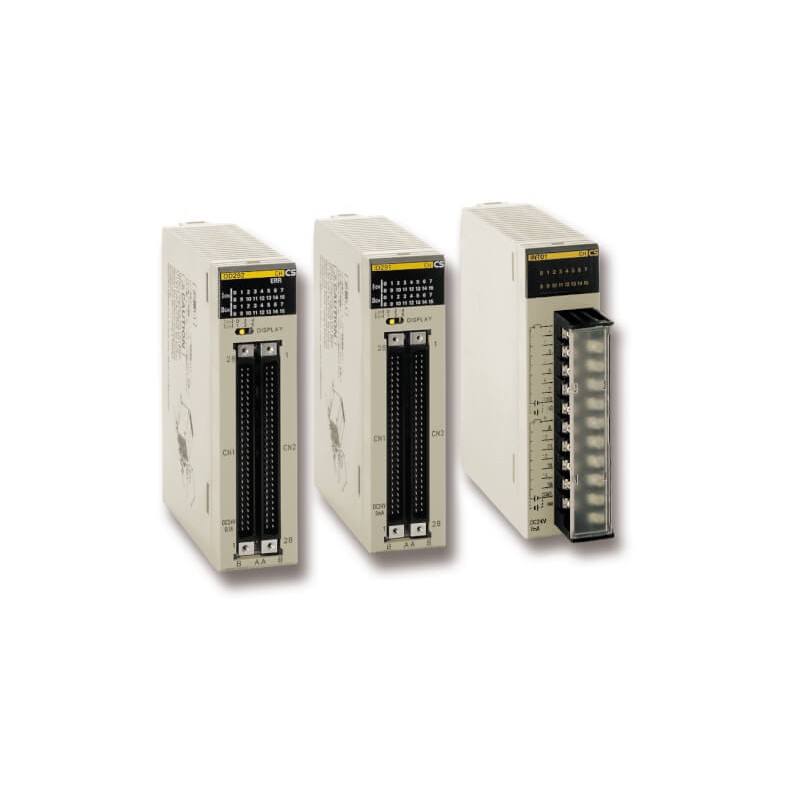

Especificaciones y modelos disponibles
Ordering information
Points | Type | Rated voltage | Rated current | Remarks | Connection type | Order code1 |
---|
16 | AC or DC input | 120 VAC or VDC | 10 mA | - | M3 | CS1W-IA111 |
16 | AC input | 240 VAC | 10 mA | - | M3 | CS1W-IA211 |
16 | DC input | 24 VDC | 7 mA | - | M3 | CS1W-ID211 |
16 | DC input | 24 VDC | 7 mA | Inputs start interrupt tasks in PLC program | M3 | CS1W-INT01 |
16 | DC input | 24 VDC | 7 mA | Latches pulses down to 50 µs pulse width | M3 | CS1W-IDP01 |
32 | DC input | 24 VDC | 6 mA | - | 1 × 40 pt Fujitsu | CS1W-ID231 |
64 | DC input | 24 VDC | 6 mA | - | 2 × 40 pt Fujitsu | CS1W-ID261 |
96 | DC input | 24 VDC | 5 mA | - | 2 × 56 pt Fujitsu | CS1W-ID291 |
8 | Triac output | 250 VAC | 1.2 A | - | M3 | CS1W-OA201 |
16 | Triac output | 250 VAC | 0.5 A | - | M3 | CS1W-OA211 |

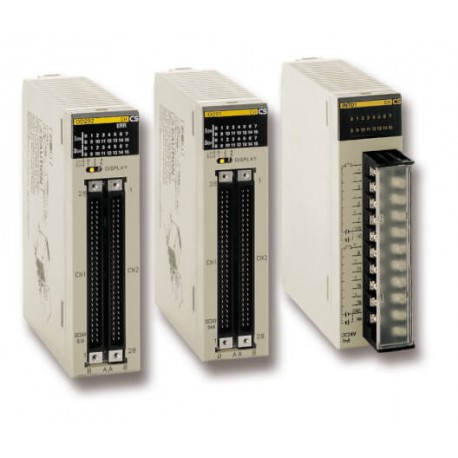

8 | Relay output | 250 VAC | 2.0 A | - | M3 | CS1W-OC201 |
16 | Relay output | 250 VAC | 2.0 A | - | M3 | CS1W-OC211 |
16 | DC output (sink) | 12 to 24 VDC | 0.5 A | - | M3 | CS1W-OD211 |
16 | DC output (source) | 24 VDC | 0.5 A | With short-circuit protection, alarm | M3 | CS1W-OD212 |
32 | DC output (sink) | 12 to 24 VDC | 0.5 A | - | 1 × 40 pt Fujitsu | CS1W-OD231 |
32 | DC output (source) | 24 VDC | 0.5 A | With short-circuit protection, alarm | 1 × 40 pt Fujitsu | CS1W-OD232 |
64 | DC output (sink) | 12 to 24 VDC | 0.3 A | - | 2 × 40 pt Fujitsu | CS1W-OD261 |
64 | DC output (source) | 24 VDC | 0.3 A | With short-circuit protection, alarm | 2 × 40 pt Fujitsu | CS1W-OD262 |
96 | DC output (sink) | 12 to 24 VDC | 0.1 A | - | 2 × 56 pt Fujitsu | CS1W-OD291 |
96 | DC output (source) | 24 VDC | 0.1 A | - | 2 × 56 pt Fujitsu | CS1W-OD292 |
32+32 | DC output (sink) | 12 to 24 VDC | 0.3 A | - | 2 × 40 pt Fujitsu | CS1W-MD261 |
32+32 | DC in+out (source) | 24 VDC | 0.3 A | With short-circuit protection, alarm | 2 × 40 pt Fujitsu | CS1W-MD262 |
48+48 | DC output (sink) | 12 to 24 VDC | 0.1 A | - | 2 × 56 pt Fujitsu | CS1W-MD291 |
48+48 | DC in+out (source) | 12 to 24 VDC | 0.1 A | - | 2 × 56 pt Fujitsu | CS1W-MD292 |
Note: All Digital I/O units are designated as Basic I/O units.
Accessories
Description | Connection type | Order code |
---|
Connection cable between I/O terminal block and I/O unit with 40-pt Fujitsu connector ( _ _ _ = length in cm) | Fujitsu (40pt) | XW2Z-___B |
I/O terminal block for input unit with 40-pt Fujitsu connector | Push-in | XW2R-P34G-C1 |
I/O terminal block for output unit with 40-pt Fujitsu connector | Push-in | XW2R-P34G-C3 |
I/O terminal block for input unit with 40-pt Fujitsu connector | Clamp | XW2R-E34G-C1 |
I/O terminal block for output unit with 40-pt Fujitsu connector | Clamp | XW2R-E34G-C3 |
I/O terminal block for input unit with 40-pt Fujitsu connector | M3 Screws | XW2R-J34G-C1 |
I/O terminal block for output unit with 40-pt Fujitsu connector | M3 Screws | XW2R-J34G-C3 |
Note: For I/O Cables and Terminal Blocks, see page
1.C200H I/O units can also be mounted, except on CS1D systems.
Accesorios
I/O cables and terminal blocks
Ordering information
I/O cables
Shape | PLC connection | Terminal connection | Length in cm | Wiring | Order code |
---|
30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | 400 | 500 |
---|
| FCN24 | MIL20 | - | ⬛ | - | ⬛ | - | ⬛ | - | ⬛ | - | - | Straight | XW2Z-[....]AD-L |
| Open ends | - | - | - | ⬛ | - | ⬛ | - | ⬛ | - | - | n. a. | XW2Z-[....]AL-L |
| FCN40 | MIL20 × 2 | - | - | - | ⬛ | ⬛ | ⬛ | - | ⬛ | ⬛ | ⬛ | Straight | XW2Z-[....]BH-L01 |
Reverse | XW2Z-[....]BH-L02 |
| MIL40 | - | ⬛ | - | ⬛ | ⬛ | ⬛ | - | ⬛ | - | ⬛ | Straight | XW2Z-[....]BF-L |
| Open ends | - | - | - | ⬛ | - | ⬛ | - | ⬛ | - | ⬛ | n. a. | XW2Z-[....]BN-L |
| FCN56 | MIL20 × 3 | - | - | - | - | ⬛ | ⬛ | - | ⬛ | - | - | Straight | XW2Z-[....]CJ-L01 |
Reverse | XW2Z-[....]CJ-L02 |
| MIL20 + MIL40 | - | - | - | - | ⬛ | ⬛ | - | - | - | - | Straight | XW2Z-[....]CK-L01 |
Reverse | XW2Z-[....]CK-L02 |
| MIL60 | - | - | - | ⬛ | - | ⬛ | - | ⬛ | - | - | Straight | XW2Z-[....]CG-L |
| MIL20 | MIL20 | - | ⬛ | - | ⬛ | - | ⬛ | - |
| - | - | Straight | XW2Z-[....]DD-L |
| Open ends | - | ⬛ | - | ⬛ | ⬛ | ⬛ | - | ⬛ | - | ⬛ | n. a. | XW2Z-[....]DL-L |
| Fork terminals | - | ⬛ | - | ⬛ | ⬛ | ⬛ | - | ⬛ | - | ⬛ | n. a. | XW2Z-[....]DM-L |
| MIL34 | MIL34 | - | - | - | - | - | ⬛ | - | - | - | - | Straight | XW2Z-[....]EE-L |
| MIL40 | MIL20 × 2 | - | - | ⬛ | ⬛ | - | ⬛ | - | ⬛ | - | ⬛ | Reverse | XW2Z-[....]FH-L01 |
Straight | XW2Z-[....]FH-L02 |
| MIL40 | ⬛ | ⬛ | - | ⬛ | ⬛ | ⬛ | - | ⬛ | - | ⬛ | Straight | XW2Z-[....]FF-L |
| Open ends | - | - | - | ⬛ | ⬛ | ⬛ | ⬛ | ⬛ | - | ⬛ | n. a. | XW2Z-[....]FN-L |
Note: For [....] fill in the 4-digit length in cm
I/O cables XW2Z
XW2Z-_AD-L
PLC connection | Terminal connection | Wiring | Length in cm (L) | Order code |
---|
30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | 400 | 500 |
---|
24-pin FCN Connector | 20-pin MIL Connector | Straight | - | ⬛ | - | - | - | - | - | - | - | - | XW2Z-0050AD-L |
- | - | - | ⬛ | - | - | - | - | - | - | XW2Z-0100AD-L |
- | - | - | - | - | ⬛ | - | - | - | - | XW2Z-0200AD-L |
- | - | - | - | - | - | - | ⬛ | - | - | XW2Z-0300AD-L |
XW2Z-_AL-L
PLC connection | Terminal connection | Wiring | Length in cm (L) | Order code |
---|
30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | 400 | 500 |
---|
24-pin FCN | Loose Wires | Straight | - | - | - | ⬛ | - | - | - | - | - | - | XW2Z-0100AL-L |
- | - | - | - | - | ⬛ | - | - | - | - | XW2Z-0200AL-L |
- | - | - | - | - | - | - | ⬛ | - | - | XW2Z-0300AL-L |
XW2Z-_BH-L01
PLC connection | Terminal connection | Wiring | Length in cm (L1) | Length in cm (L2) | Order code |
---|
100 | 150 | 200 | 300 | 400 | 500 | 75 | 125 | 175 | 275 | 375 | 475 |
---|
40-pin FCN | Two 20-pin MIL | Straight | ⬛ | - | - | - | - | - | ⬛ | - | - | - | - | - | XW2Z-0100BH-L01 |
- | ⬛ | - | - | - | - | - | ⬛ | - | - | - | - | XW2Z-0150BH-L01 |
- | - | ⬛ | - | - | - | - | - | ⬛ | - | - | - | XW2Z-0200BH-L01 |
- | - | - | ⬛ | - | - | - | - | - | ⬛ | - | - | XW2Z-0300BH-L01 |
- | - | - | - | ⬛ | - | - | - | - | - | ⬛ | - | XW2Z-0400BH-L01 |
- | - | - | - | - | ⬛ | - | - | - | - | - | ⬛ | XW2Z-0500BH-L01 |
XW2Z-_BH-L02
PLC connection | Terminal connection | Wiring | Length in cm (L1) | Length in cm (L2) | Order code |
---|
100 | 150 | 200 | 300 | 400 | 500 | 75 | 125 | 175 | 275 | 375 | 475 |
---|
40-pin FCN | Two 20-pin MIL | Reverse | ⬛ | - | - | - | - | - | ⬛ | - | - | - | - | - | XW2Z-0100BH-L02 |
- | ⬛ | - | - | - | - | - | ⬛ | - | - | - | - | XW2Z-0150BH-L02 |
- | - | ⬛ | - | - | - | - | - | ⬛ | - | - | - | XW2Z-0200BH-L02 |
- | - | - | ⬛ | - | - | - | - | - | ⬛ | - | - | XW2Z-0300BH-L02 |
- | - | - | - | ⬛ | - | - | - | - | - | ⬛ | - | XW2Z-0400BH-L02 |
- | - | - | - | - | ⬛ | - | - | - | - | - | ⬛ | XW2Z-0500BH-L02 |
XW2Z-_BF-L
PLC connection | Terminal connection | Wiring | Length in cm (L) | Order code |
---|
30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | 400 | 500 |
---|
40-pin FCN | 40-pin MIL | Straight | - | ⬛ | - | - | - | - | - | - | - | - | XW2Z-0050BF-L |
- | - | - | ⬛ | - | - | - | - | - | - | XW2Z-0100BF-L |
- | - | - | - | ⬛ | - | - | - | - | - | XW2Z-0150BF-L |
- | - | - | - | - | ⬛ | - | - | - | - | XW2Z-0200BF-L |
- | - | - | - | - | - | - | ⬛ | - | - | XW2Z-0300BF-L |
- | - | - | - | - | - | - | - | - | ⬛ | XW2Z-0500BF-L |
XW2Z-_BN-L
