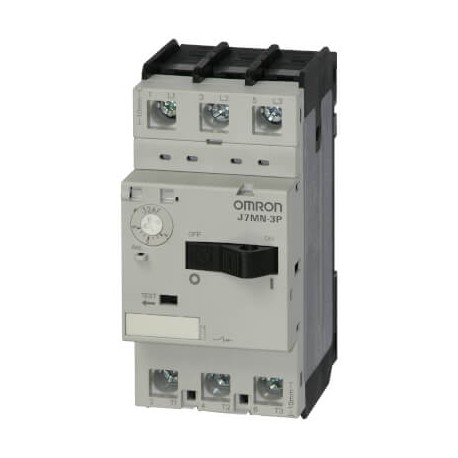

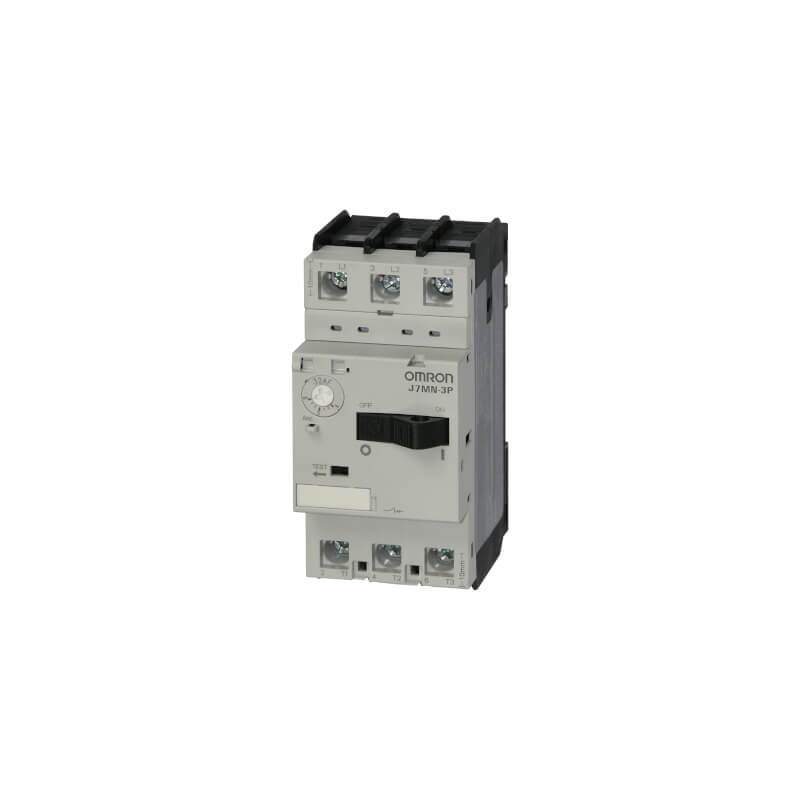

J7MN-3P-32 234290 OMRON Aparellaje de Baja Tensión, 22 32 A / 15KW Basculante Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

J7MN-3P-32 234290 OMRON Aparellaje de Baja Tensión, 22 32 A / 15KW Basculante

J7MN-3P-32

234290

OMRON

Disponible

Envío el hoy

Aparellaje de Baja Tensión, 22 - 32 A / 15KW Basculante

Más detalles


Interruptores Protectores Motor Guardamotores

Dispositivos de conmutación de baja tensión - Guardamotores - OMRON

Dispositivos de conmutación de baja tensión - Guardamotores - J7MN - OMRON

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

CantidadPrecio
1+$53.88
5+$50.01
9+$49.00
13+$48.45
17+$48.15
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Cómo funciona

¿Cómo funciona ésto?

1 Añada los productos de su elección al carro de la compra
2 Introduzca sus datos de contacto y envíe la solicitud
3 Le enviaremos un email con un presupuesto para esos productos
4 Usted simplemente finalice la compra y recibirá su pedido

Existen varias opciones para realizar el pago
- Tarjeta de crédito
- Transferencia
- PayPal


Productos relacionados

Más Información



J7MN Guardamotores
Guardamotores J7MN de 0,10 A a 100 A
Los J7TKN protegen los motores contra la sobrecarga térmica y cortocircuitos.
El J7MN puede estar equipado con contactos auxiliares adicionales, indicador de corte (alarma), disparador de mínima tensión y/o disparador de derivación. Todos los modelos pueden bloquearse para realizar el mantenimiento de forma segura.
• Corrientes nominales de servicio de 32 A para el tipo basculante
• Corrientes nominales de servicio de 32 A, 63 A y 100 A para los tipos rotativos
• La capacidad de conmutación es de 100 kA/415 V hasta 13 A y 50 kA/415 V hasta 100 A
• Módulos de enlace eléctrico/mecánico disponibles en unidades de protección de motor hasta 11 kW
• Todos los componentes tienen protección de dedos
Tabla de selección
Corriente Adecuado para motores
Rango de ajuste de corriente Capacidad de corte de
Dimensiones en mm
Modelo
nominal en A
3 ~ 400 V kW
Disparador
térmico de sobrecarga A
Disparador
inmediato de cortocircuito A
cortocircuito a 3 ~ 400 V kA
(altox anchox fondo)
0,16 – 0,10– 0,16 2,1 100 98 × 45 × 75 J7MN-3P-E16
0,25 0,06 0,16–0,25 3,3 100 J7MN-3P-E25
0,4 0,09 0,25–0,4 5,2 100 J7MN-3P-E4
0,63 0,18 0,4–0,63 8,2 100 J7MN-3P-E63
1 0,25 0,63–1 13 100 J7MN-3P-1
1,6 0,55 1–1,6 20,8 100 J7MN-3P-1E6
2,5 0,75 1,6–2,5 32,5 100 J7MN-3P-2E5
4 1,5 2,5–4 52 100 J7MN-3P-4
6 2,2 4–6 78 100 J7MN-3P-6
8 3 5–8 104 100 J7MN-3P-8
10 4 6–10 130 50 J7MN-3P-10
13 5,5 9–13 169 50 J7MN-3P-13
17 7,5 11–17 221 20 J7MN-3P-17
22 7,5 14–22 286 15 J7MN-3P-22
26 11 18–26 338 15 J7MN-3P-26
32 15 22–32 416 15 J7MN-3P-32
0,16 – 0,10–0,16 2,1 100 98 × 45 × 100 J7MN-3R-E16
0,25 0,06 0,16–0,25 3,3 100 J7MN-3R-E25
0,4 0,09 0,25–0,4 5,2 100 J7MN-3R-E4
0,63 0,18 0,4–0,63 8,2 100 J7MN-3R-E63
1 0,25 0,63–1 13 100 J7MN-3R-1
1,6 0,55 1–1,6 20,8 100 J7MN-3R-1E6
2,5 0,75 1,6–2,5 32,5 100 J7MN-3R-2E5
4 1,5 2,5–4 52 100 J7MN-3R-4
6 2,2 4–6 78 100 J7MN-3R-6
8 3 5–8 104 100 J7MN-3R-8
10 4 6–10 130 100 J7MN-3R-10
13 5,5 9–13 169 100 J7MN-3R-13
17 7,5 11–17 221 50 J7MN-3R-17
22 7,5 14–22 286 50 J7MN-3R-22
26 11 18–26 338 50 J7MN-3R-26
32 15 22–32 416 50 J7MN-3R-32
26 12,5 18–26 338 50 140 × 55 × 144 J7MN-6R-26
32 15 22–32 416 50 J7MN-6R-32
40 18,5 28–40 520 50 J7MN-6R-40
50 22 34–50 650 50 J7MN-6R-50
63 30 45–63 819 50 J7MN-6R-63
63 30 45–63 819 50 165 × 70 × 171 J7MN-9R-63
75 37 55–75 975 50 J7MN-9R-75
90 45 70–90 1.170 50 J7MN-9R-90
100 – 80–100 1.300 50 J7MN-9R-100
631
J7MN Guardamotores
Accesorios
Descripción Version Para disyuntor Modelo
Bloque de contactos auxiliares transversales
Bloque de contactos 1 NA + 1 NC Todo J77MN-11F
2 NA J77MN-20F
2 NC J77MN-02F
Bloque de contactos auxiliares para montaje lateral izquierdo (máx. 2 pieza por disyuntor)
Bloque de contactos (9 mm) 1 NA + 1 NC Todo J77MN-11S
2 NA J77MN-20S
2 NC J77MN-02S
Interruptor de señalización para montaje lateral izquierdo (máx. 1 pieza por disyuntor)
Interruptor de señalización (18 mm) 1 NA + 1 NC, cualquier condición de corte J7MN-3P/-3R J77MN-TA-11S J7MN-6R/-9R J77MN-TB-11S
1 NA + 1 NC, condición de corte de cortocircuito – J77MN-T-11S
Protecciones de tensión mínima para montaje lateral derecho (máx. 1 pieza por disyuntor)
c.a. 50 Hz c.a. 60 Hz
Desconecta el disyuntor cuando se interrumpe la tensión. Impide
24 V 28 V Todo J77MN-U-24
que el motor vuelva a ponerse en marca accidentalmente cuando 110–127 V 120 V J77MN-U-110 se restablece la tensión adecuado para PARADA DE EMERGENCIA
de conformidad con el estándar VDE 0113
220–230 V 240–260 V J77MN-U-230
240 V 277 V J77MN-U-240
380–400 V 440–460 V J77MN-U-400
415–440 V 460–480 V J77MN-U-415
Disparadores de derivación para montaje lateral derecho (máx. 1 pieza por disyuntor)
c.a. 50 Hz c.a. 60 Hz
Dispara el disyuntor cuando la bobina del disparador recibe alimentación
Bloque de terminales
24 V 28 V Todo J77MN-S-24
110–127 V 120 V J77MN-S-110
220–230 V 240–260 V J77MN-S-230
240 V 277 V J77MN-S-240
380–400 V 440–460 V J77MN-S-400
415–440 V 460–480 V J77MN-S-415
Bloque de terminales Hasta 600 V según UL 489 no para bloque de contactos auxiliares transversales
J7MN-3R J77MN-TB32
J7MN-9R J77MN-TB100
Sistema de barras colectoras trifásicas aisladas IP20
Descripción Tipo de conexión Version Para unidades (MPCB) Modelo
Barras de bus trifásicas
espaciado modular = 45 mm
Pala para 2 unidades J7MN-3P J7MN-3R J77MN-CPM-3-45-2S para 3 unidades J77MN-CPM-3-45-3S para 4 unidades J77MN-CPM-3-45-4S para 5 unidades J77MN-CPM-3-45-5S
Terminal de lateral de línea 3 polos, conexión desde arriba
sección transversal de conductor sólida o trenzada 6–25 mm² con manguito de extremo 4–16 mm²
Pala acc. IEC/EN 60947-1, 60947-2,
60947-4-1 y VDE 0660
J7MN-3P J7MN-3R J77MN-BTC-63-SE
Terminal de lateral de línea 3 polos, conexión desde arriba
sección transversal de conductor sólida o trenzada 6–25 mm² con manguito de extremo 4–16 mm²
Pala hasta 600 Vc.a. UL 489 J7MN-3P J7MN-3R J77MN-BTC-63-SEV
Protección para terminales no utilizados del sistema de barras Pala J7MN-3P J7MN-3R J77MN-TA-63S
colectoras
632
J7MN Guardamotores
Especificaciones
Tipo J7MN-3P J7MN-3R J7MN-6R J7MN-9R Número de polos 3 3 3 3
Corriente nominal máx. Inmax
(= corriente de operación nominal máx. Ie)
Temperatura ambiente permisible
A 32 32 63 100
Almacenamiento/transporte de –50 a 80°C
Operación de –20 a 60°C
Tensión nominal de servicio Ue V 690
Frecuencia nominal Hz 50/60
Tensión de aislamiento nominal Ui
Tensión nominal de pulso no disruptiva Uimp
V 690
kV 6
Categoría de utilización IEC 60 947-2 (disyuntor) A
IEC 60 947-4-1 (arrancador de motor)
Categoría De conformidad con el estándar IEC 60 947-4-1
Grado de protección De conformidad con el estándar IEC 60 529
Sensibilidad de falta de fase De conformidad con el estándar IEC 60 947-4-1
AC-3
10
IP20 IP20 IP20 IP20

Protección contra explosiones
De conformidad con la Sí
Directiva de CE 94191CE
Características del aislador De conformidad con el Sí
estándar IEC 60 947-3
Principal y EM. Características De conformidad con el Sí
de interruptor de parada
Aislamiento de seguridad
estándar IEC 60 204-1 (VDE113)
Hasta 400 V +10% Sí
entre los circuitos principal y Hasta 415 V +5% Sí
auxiliar, según el estándar
DIN VDE 0106 apartado 101
Resistencia mecánica Ciclos de servicio 100.000 100.000 50.000 50.000
Duración eléctrica 100.000 100.000 25.000 25.000
Frecuencia máxima
de operación por hora
(arranques de motor)
1/h 25 25 25 25
633
