S8EX-BP10024
368058
S8EX1006E
OMRON
1
Disponible Envío el hoy

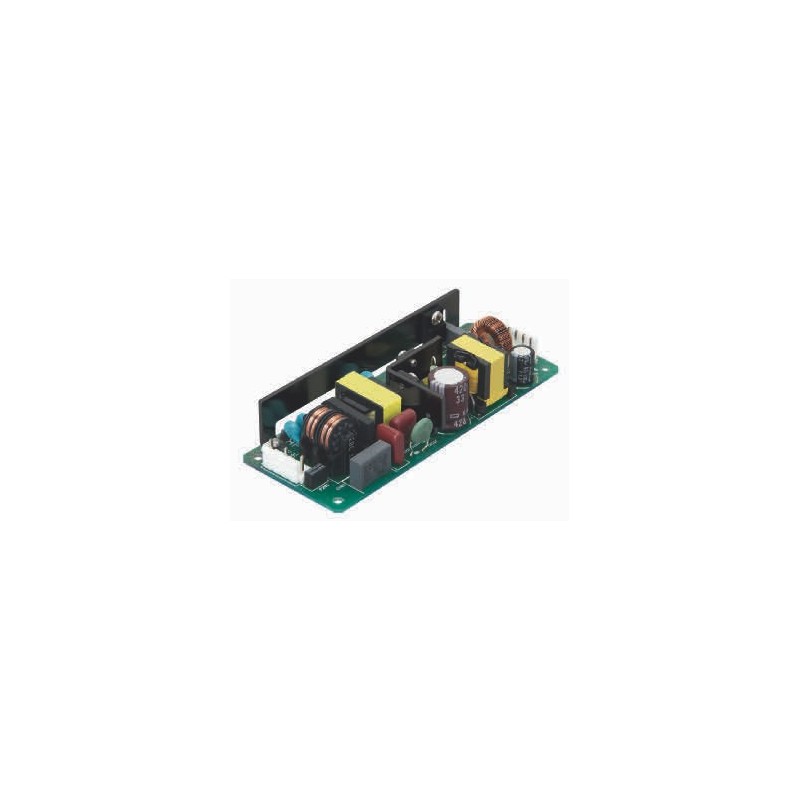

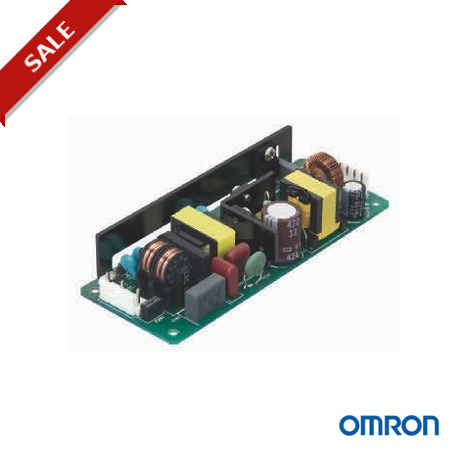

Fuente de alimentación 100W 24Vdc
Fuentes de Alimentación > Otros Fuente Alimentación
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
S8EX Monofásico
Fuente de alimentación de chasis metálico, la mejor opción para su integración en equipos pequeños
El equipo S8EX es una fuente de alimentación de chasis abierto para montar directa- mente en equipos pequeños. La amplia variación de la tensión de salida y la función de refuerzo de potencia del 200% pueden contribuir a reducir el tamaño del equipo
y la estandarización de la fuente de alimentación
• Función de refuerzo de potencia del 200%
• Terminales de conector
• Diversidad de instalaciones
• Amplia gama de temperaturas de operación: de –10 a 70°C
Tabla de selección
Potencia nominal Tensión de entrada Tensión de salida Corriente de salida Dimensiones (A × H × F) [mm] Modelo
15 W 100 a 240 Vc.a. 5 V 3 A 50 × 22 × 105 S8EX-N01505
12 V 1,3 A S8EX-N01512
15 V 1 A S8EX-N01515
24 V 0,7 A S8EX-N01524
48 V 0,32 A S8EX-N01548
30 W 5 V 6 A 50 × 27 × 105 S8EX-N03005
12 V 2,5 A S8EX-N03012
15 V 2 A S8EX-N03015
24 V 1,3 A S8EX-N03024
48 V 0,65 A S8EX-N03048
50 W 5 V 10 A 50 × 28,5 × 132 S8EX-BP05005
12 V 4,3 A S8EX-BP05012
24 V 2,1 A S8EX-BP05024
48 V 1,1 A S8EX-BP05048
100 W 5 V 20 A 62 × 35,5 × 155 S8EX-P10005
12 V 8,5 A S8EX-BP10012
24 V 4,3 A S8EX-BP10024
48 V 2,1 A S8EX-BP10048
150 W 5 V 30 A 75 × 37,5 × 160 S8EX-P15005
12 V 12,5 A S8EX-BP15012
24 V 6,3 A S8EX-BP15024
48 V 3,2 A S8EX-BP15048
240 W 24 V 10 A 84 × 42,5 × 180 S8EX-BP24024
36 V 6,7 A S8EX-BP24036
48 V 5 A S8EX-BP24048
Especificaciones
Especificación 15 W 30 W 50 W 100 W 150 W 240 W Eficiencia (Típ. a 200 Vc.a.) 78% (24 V) 86% (24 V) 85% (24 V) 86% (24 V) 87% (24 V) 90% (24 V) Entrada Tensión nominal de entrada 100 a 240 Vc.a.
Rango admisible 85 a 264 Vc.a.
Salida Rango de ajuste de tensión (con V.ADJ) ±10%
Influencia de la variación de entrada 0,5% máx. (con entrada de 85 a 264 Vc.a., carga del 100%)
Influencia de la variación de carga 2,0% máx. (5 V), 1,5% máx. (12, 24, 36, 48 V), a una carga de 0 a 100%
Influencia de la variación de temperatura
0,05%/°C máx.
Protección de sobrecarga Sí 105 a 160% de corriente nominal
Refuerzo de potencia – 150% de la corriente nominal (5 V de 50 W, 12 V)
200% de la corriente nominal (24 V, 36 V, 48 V)
Protección de sobretensión Sí
Temperatura ambiente de operación –10 a 70°C (14 a 158°F)
EMI De conformidad con la norma EN 61204-3, EN55011 Clase B
EMS De conformidad con la norma EN 61204-3, altos niveles de exigencia
Emisiones de corriente armónicas De conformidad con la norma EN 61000-3-2
Homologaciones UL: UR 60950-1, cUR: CSA C22.2 N.° 60950-1,
EN/VDE: EN 50178 (=VDE 0160), EN 60950-1 (=VDE 0805)
550
