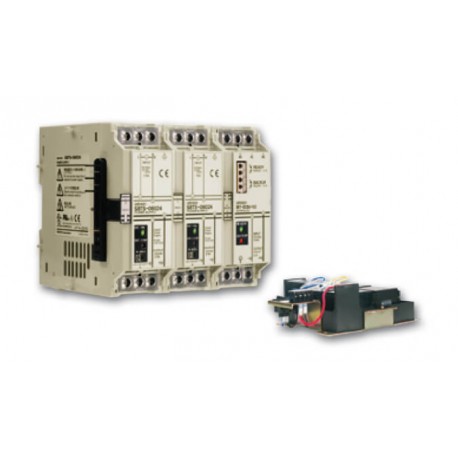

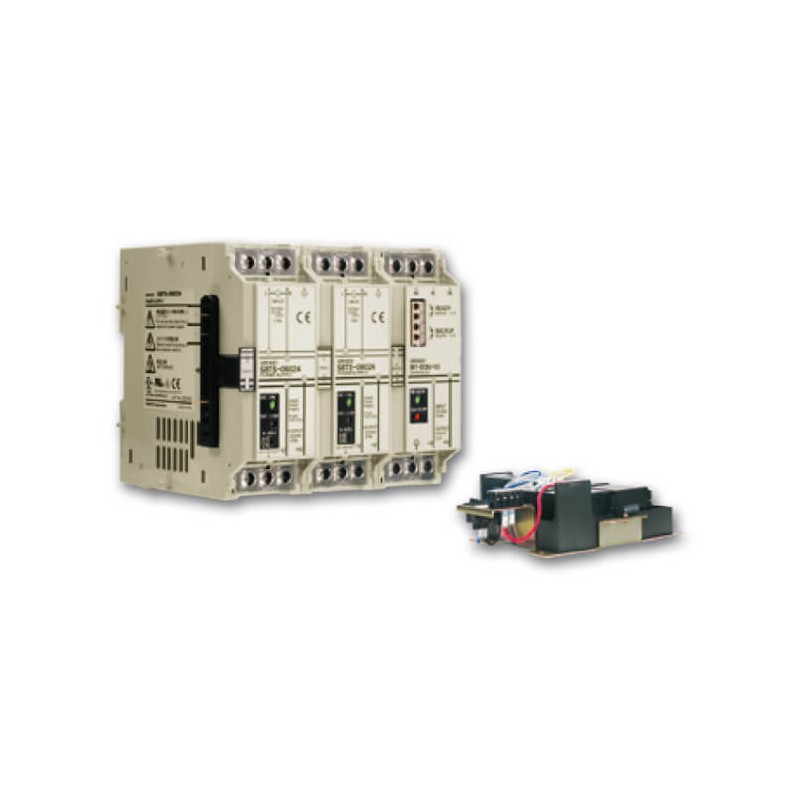

S82Y-TS01 154754 OMRON Soporte de baterias para S8TS

S8T-DCBU-01/-02 Reserva de c.c.
S8T-DCBU-01
El módulo de backup de batería S8T-DCBU-01 proporciona 24 Vc.c. durante un período fijo de tiempo en los fallos de entrada de c.a. para aumentar de forma considerable
la fiabilidad del sistema.
• Suministra 24 Vc.c. durante un largo período de tiempo en los fallos de entrada de c.a.
• Mejora de la fiabilidad del sistema
• El bloque básico de fuente de alimentación modular se conecta mediante el conector de líneas
• Configuración sencilla del sistema
• Las alarmas se indican en la unidad principal y mediante una salida de señal de alarma
Tabla de selección
Producto Tensión de entrada Tensión de salida Corriente de salida Modelo
Módulo de reserva de c.c. 24 a 28 Vc.c. 24 V 3,7 A/8 A S8T-DCBU-01
Soporte de batería – – – S82Y-TS01
Producto Tensión de entrada Tensión de salida Corriente de salida Tipo Modelo
Módulo básico
(debe utilizarse con el módulo de reserva de c.c.)
100 a 240 Vc.a. 24 V 2,5 A Tipo terminal de tornillo
Modelos con
terminales de conector
Con conectores de línea S8TS-06024-E1
Sin conectores de línea S8TS-06024
Con conectores de línea S8TS-06024F-E1
Sin conectores de línea S8TS-06024F
Producto Tiempo de backup Selector de punto operativo
de protección contra sobrecorriente
Modelo
Batería 8 mín./3,7 A 5,7 A (típico) – LC-R122R2PG
4 mín./8,0 A 5,7 A (típico) 11,7 A (típico) LC-R123R4PG
Nota: El módulo de backup S8TS de c.c. solamente es compatible con fuentes de alimentación S8TS.
Especificaciones
Elemento Dimensiones en mm (H x A x F) S8T-DCBU-01 120 x 43 x 130
Soporte de batería 82 x 185,7 x 222,25
S8T-DCBU-02
Evita la detención del equipo, la pérdida de datos y otros problemas provocados por fallos momentáneos de alimentación. Un módulo de almacenamiento S8T-DCBU-02 proporciona un tiempo de protección de 500 ms a una corriente de salida de 2,5 A. Se puede conectar a la salida de 24 Vc.c. de cualquier fuente de alimentación
conmutada.
• Se conecta a todas las fuentes de alimentación de Omron: S8TS, S8VS, S82J, S82K, S8VM, S8PE
• Se conecta a fuentes de alimentación monofásicas y trifásicas
• Se conecta a una fuente de alimentación S8TS a través de un conector de líneas
S8T-BUS03
• Conexión en paralelo de hasta 4 unidades para aumentar el tiempo de protección y la capacidad
• Cumple con la normativa SEMI F47-0200
Tabla de selección
Tensión de entrada Tensión de salida (durante operación de backup) Corriente de salida Modelo
24 Vc.c. (24 a 28 Vc.c.) 22,5 V 2,5 A S8T-DCBU-02
Accesorios
Tipo Número de conectores Modelo
Conector de línea de c.c. (para uso con S8TS solamente) 1 conector S8T-BUS03
10 conectores S8T-BUS13
Especificaciones
Elemento Dimensiones en mm (Al. × An. × Pr.) S8T-DCBU-02 120 × 43 × 120
