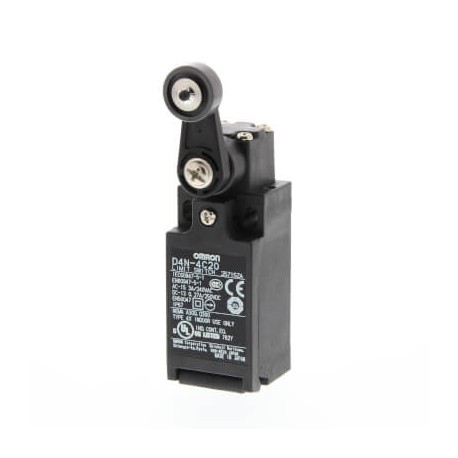

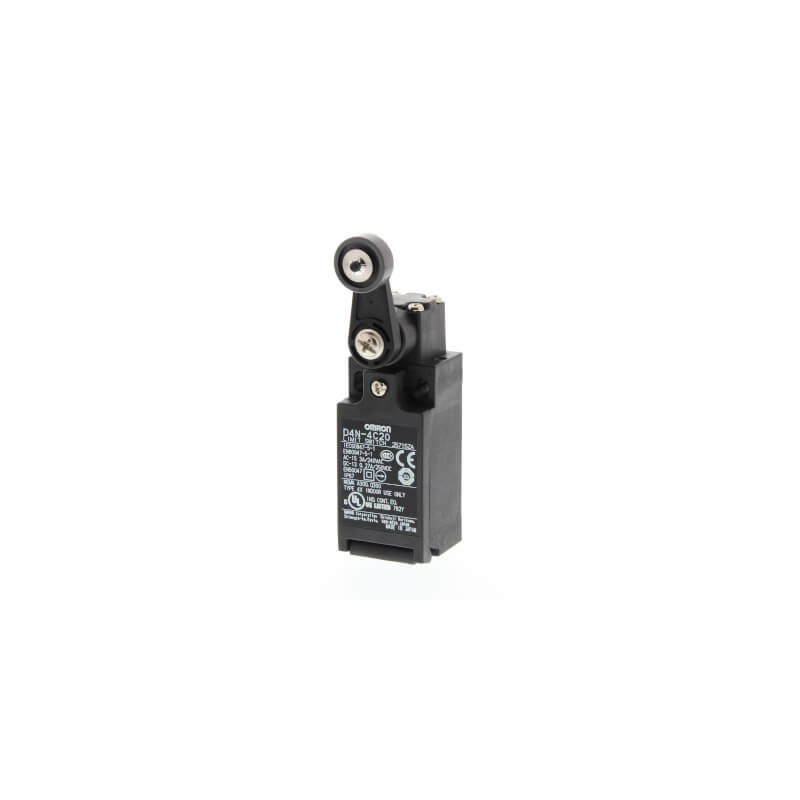

D4N-4F20 170533 OMRON Productos de Seguridad, Plástico 2NC/1NA Lenta Roldana M20 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

D4N-4F20 170533 OMRON Productos de Seguridad, Plástico 2NC/1NA Lenta Roldana M20

D4N-4F20

170533

OMRON

Disponible

Envío el hoy

Productos de Seguridad, Plástico 2NC/1NA Lenta Roldana M20

Más detalles


Finales Carrera

Finales de carrera/sensores mecánicos - Finales de carrera - OMRON

Finales de carrera/sensores mecánicos - Finales de carrera - D4N - OMRON

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

CantidadPrecio
1+$19.91
12+$17.40
23+$17.00
34+$16.79
46+$16.65
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Cómo funciona

¿Cómo funciona ésto?

1 Añada los productos de su elección al carro de la compra
2 Introduzca sus datos de contacto y envíe la solicitud
3 Le enviaremos un email con un presupuesto para esos productos
4 Usted simplemente finalice la compra y recibirá su pedido

Existen varias opciones para realizar el pago
- Tarjeta de crédito
- Transferencia
- PayPal


Productos relacionados

Más Información



D4N Finales de carrera
Final de carrera en carcasa de plástico
La serie D4N de finales de carrera en carcasa de plástico es el conmutador ideal para todas las aplicaciones de detección de posición mecánica estándar, tanto para
aplicaciones de seguridad como no de seguridad.
• Mecanismo de apertura positiva homologado por organismo notificado
• Sólida carcasa de plástico con doble aislamiento
• Amplia gama de actuadores
• Conectores M12 o bloque de terminales con conducto M20
Tabla de selección
Tipo de accionador Método de conexión Modelo*1
1 NC/1 NA (ruptura brusca)
1 NC/1 NA (ruptura lenta)
2 NC (ruptura lenta) 2 NC/1 NA (ruptura lenta)
Palanca de roldana
(palanca de resina, roldana de resina)
Modelo Modelo Modelo Modelo
M20 D4N-4120 D4N-4A20 D4N-4B20 D4N-4C20
Conector M12 D4N-9120 D4N-9A20 D4N-9B20 –
Émbolo M20 D4N-4131 D4N-4A31 D4N-4B31 – Conector M12 D4N-9131 D4N-9A31 D4N-9B31 –
Émbolo con roldana M20 D4N-4132 D4N-4A32 D4N-4B32 D4N-4C32
Conector M12 D4N-9132 D4N-9A32 D4N-9B32 –
Palanca de roldana articulada en una dirección (horizontal)
Palanca de roldana articulada en una dirección (vertical)
M20 D4N-4162 D4N-4A62 D4N-4B62 D4N-4C62
Conector M12 D4N-9162 D4N-9A62 D4N-9B62 – M20 D4N-4172 D4N-4A72 D4N-4B72 –
Palanca de roldana ajustable, bloqueo por M20 D4N-412G D4N-4A2G D4N-4B2G –
forma (palanca metálica, roldana de
resina)
Conector M12 D4N-912G D4N-9A2G D4N-9B2G –
Palanca de roldana ajustable, bloqueo por M20 D4N-412H D4N-4A2H D4N-4B2H –
forma (palanca metálica, roldana de
goma)
Conector M12 D4N-912H D4N-9A2H D4N-9B2H –
Conmutadores con contactos MBB
Los contactos MBB (siglas en inglés de Cierre antes de Apertura, Make Before Break) tienen estructura solapada. Por ello, antes de que se abra el contacto normalmente cerrado
(NC), se cierra el contacto normalmente abierto (NA).
Tipo de accionador Método de conexión Modelo*1
1 NC/1 NA (ruptura lenta) 2 NC/1 NA (ruptura lenta)
Palanca de roldana
(palanca de resina, roldana de resina)
M20 D4N-4E20 D4N-4F20
Conector M12 D4N-9E20 –
Émbolo con roldana M20 D4N-4E32 D4N-4F32
Conector M12 D4N-9E32 –
Palanca de roldana articulada en una dirección (horizontal)
M20 D4N-4E62 D4N-4F62
Conector M12 D4N-9E62 –
*1 Los contactos NC aportan el mecanismo de apertura positiva homologado.
286
D4N Finales de carrera
Especificaciones
Vida útil*1
Mecánica 15.000.0000 operaciones mín.*2
Eléctrica 500.000 operaciones mínimo para una carga resistiva de 3 A a 250 Vc.a.
300.000 operaciones mínimo para una carga resistiva de 10 mA a 250 Vc.a.
Velocidad de operación Palanca de roldana 1 mm/s a 0,5 m/s
Frecuencia de operación 30 operaciones/minuto máx.
Carga mínima aplicable Carga resistiva de 1 mA a 5 Vc.c. (valor de referencia de nivel N)
Protección contra descargas eléctricas Clase II (doble aislamiento)
Grado de polución (entorno de operación) 3 (EN60947-5-1)
Distancia entre contactos Ruptura brusca: 2x0,5 mm mín.
Ruptura lenta: 2 x 2 mm mín.
Corriente de cortocircuito condicional 100 A (EN60947-5-1) Corriente térmica abierta nominal (Ith) 10 A (EN60947-5-1) Temperatura ambiente En operación –30 a 70C (sin escarcha) Grado de protección IP67 (EN60947-5-1)
*1 La durabilidad se adquiere para una temperatura ambiente de 5 a 35°C y una humedad ambiente del 40% al 70%.
*2 10.000.000 de operaciones mín. para accionador de palanca de herradura.
Contacto 1 NC/1 NA (ruptura brusca)
Si se produce un depósito metálico entre contactos emparejados en el lado del con- tacto NC, pueden separarse por la fuerza de corte y fuerza de tensión que se genera cuando la pieza B de la leva de seguridad o del émbolo engrana con la pieza A de la
hoja móvil de contactos. Cuando la leva o émbolo de seguridad se desplaza en la di- rección de la flecha, se dispara el final de carrera.
1. Cuando se produce deposición de metal. 2. Cuando los contactos se están separando.
Contacto móvil
La leva de seguridad
3. Cuando los contactos están completamente separados.
Hoja móvil de contactos
Contacto fijo (NC)
Émbolo
Leva de seguridad
empuja directamente la hoja móvil de contactos.
1 contacto NC/1NO (Ruptura lenta) Contacto 2NC (ruptura lenta)
Contacto fijo (NC)
Contacto fijo (NC)
Muelle de contacto
Muelle de retorno
Contacto móvil
Émbolo
Muelle de contacto
Muelle de retorno
Contacto móvil
Émbolo
Contacto fijo (NA)
Contactos NC conformes a Apertura positiva EN60947-5-1
En caso de que se deposite metal, los contactos se separan mediante la fuerza ejercida por el émbolo.
está marcado en el producto para indicar la homologación de la apertura positiva.
287
