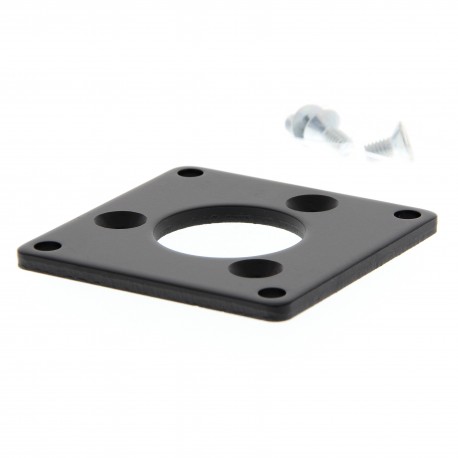

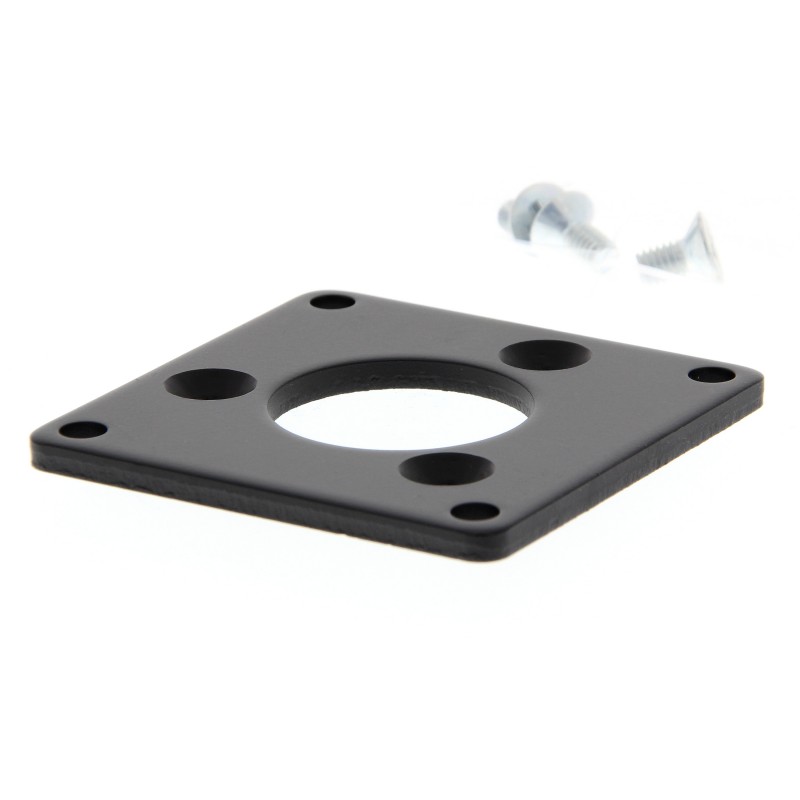

E69-FCA E69 1003R 143272 OMRON Pletina montaje encoder

Encoder rotativo incremental de 50 mm de diámetro (fino)
E6C2-C/E6C3-C
Robusto y sencillo
• Su construcción antigoteo resistente a la grasa cumple los estándares IP64F.
• Eje resistente a cargas pesadas, 80 N radial,
50 N (axial).
• Protección contra cortocircuitos.
• La salida oblicua del cable, ahorra espacio para facilitar su instalación.
• Resistencia a golpes reforzada con disco de metal. E6C2-C: 600P/R máx.
E6C3-C#H: 500P/R máx.
Modelos disponibles
Sensores
Tensión de
alimentación Configuración de salida Resolución (impulso/rotación) Modelo
Modelos estándar
5 a 24 Vc.c.
12 a 24 Vc.c.
Salida de colector abierto
NPN
Salida de colector abierto
PNP
10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600
E6C2-CWZ6C
720, 800, 1.000, 1.024, 1.200, 1.500, 1.800, 2.000
100, 200, 360, 500, 600
E6C2-CWZ5B
1.000, 2.000
10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600
Modelo robusto de 8 diá.
5 a 12 Vc.c. Salida de tensión NPN
5 Vc.c. Salida de driver de línea
12 a 24 Vc.c. Salida complementaria
5 a 12 Vc.c. Salida de tensión NPN
5 a 12 Vc.c. Salida de driver de línea
720, 800, 1.000, 1.024, 1.200, 1.500, 1.800, 2.000
10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600
720, 800, 1.000, 1.024, 1.200, 1.500, 1.800, 2.000
100, 200
300, 360, 500, 600, 720, 800, 1.000, 1.024, 1.200, 1.500,
1.800, 2.000, 2.048, 2.500, 3.600
100, 200
300, 360, 500, 600, 720, 800, 1.000, 1.024, 1.200, 1.500,
1.800, 2.000, 2.048, 2.500, 3.600
100, 200
300, 360, 500, 600, 720, 800, 1.000, 1.024, 1.200, 1.500,
1.800, 2.000, 2.048, 2.500, 3.600
E6C2-CWZ3E
E6C2-CWZ1X E6C3-CWZ5GH
E6C3-CWZ3EH
E6C3-CWZ3XH
Nota: Al realizar su pedido, añada la resolución a la referencia del modelo. Por ejemplo, E6C2-CWZ6C 100P/R.
Accesorios (pedido por separado)
Elemento Modelo Encoders rotativos aplicables Observaciones
E69-C06B E6C2-CWZ# ---
E69-C68B E6C3-CWZ#/#H Diámetro de los extremos: diám. 6 a 8
Acoplador
E69-C06M E6C2-CWZ# Construcción metálica
E69-C08B E6C3-CWZ#H
E69-FCA
Pletinas
E69-FCA02
E69-FCA03
E69-FCA04
E6C2-CWZ#
E6C3-CWZ#H
---
Soporte de montaje E69-2 --- Proporcionado con las bridas E69-FCA02 y E69-FCA04.
E6C3-C/E6C2-C
E-7
