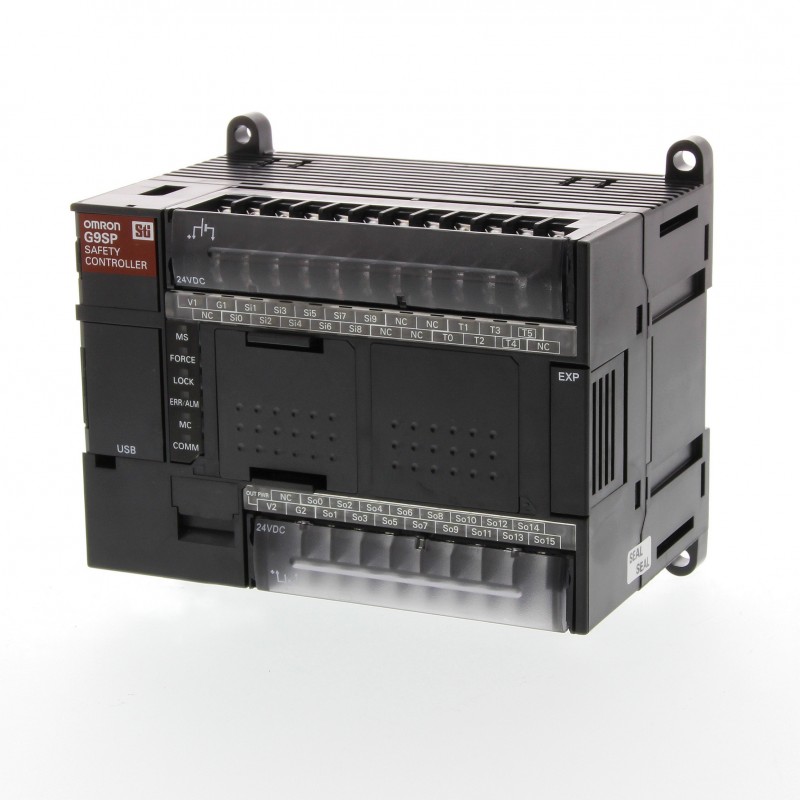

G9SP-N20S 342715 OMRON Productos de Seguridad, Controlador de seguridad 20E-8S-6T Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

G9SP-N20S 342715 OMRON Productos de Seguridad, Controlador de seguridad 20E-8S-6T

G9SP-N20S

342715

OMRON

Disponible

Envío el hoy

Productos de Seguridad, Controlador de seguridad 20E-8S-6T

Más detalles


Seguridad Maquinas

Seguridad. Sistemas de control de seguridad - Controlador de seguridad independiente - OMRON

Seguridad. Sistemas de control de seguridad - Controlador de seguridad independiente - G9SP-N_ - OMRON

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

CantidadPrecio
1+$510.47
2+$500.21
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Cómo funciona

¿Cómo funciona ésto?

1 Añada los productos de su elección al carro de la compra
2 Introduzca sus datos de contacto y envíe la solicitud
3 Le enviaremos un email con un presupuesto para esos productos
4 Usted simplemente finalice la compra y recibirá su pedido

Existen varias opciones para realizar el pago
- Tarjeta de crédito
- Transferencia
- PayPal


Productos relacionados

Más Información



G9SP-N_ Sistemas de control de seguridad
Controlador de seguridad independiente
El controlador de seguridad G9SP resuelve aplicaciones de seguridad mediante la configuración de entradas/salidas locales de seguridad.
• Tres tipos de CPU
• Diagnóstico y monitorización vía Ethernet o conexión serie
• Casete de memoria que facilita la copia de programas
• Una sola herramienta para un fácil diseño, verificación, estandarización y reutilización del programa.
• Conforme a PLe (EN ISO 13849-1) y SIL 3 (IEC 61508)
Tabla de selección
Aspecto Aspecto y descripción Modelo
Configuración de G9SP
Controlador de seguridad independiente
10 entradas de seguridad PNP
4 salidas de seguridad PNP
4 salidas de prueba
4 salidas estandar PNP
10 entradas de seguridad PNP
16 salidas de seguridad PNP
6 salidas de prueba
20 entradas de seguridad PNP
8 salidas de seguridad PNP
G9SP-N10S
G9SP-N10D G9SP-N20S
1 Controlador de seguridad G9SP
2 Unidades de E/S de expansión
3 Casete de memoria
4 Tarjeta Ethernet opcional
5 Tarjeta opcional RS-232C
6 Final de carrera compacto para puertas sin contacto
7 Alfombras de seguridad
8 CJ1/PLC
9 Relés con contactos de guía forzada
Software
6 salidas de prueba
10 Configurador 6
4
5
Aspecto Medios SO aplicable Modelo
Configurador
G9SP
Disco de instalación
1 licencia
Disco de instalación
10 licencias
Disco de instalación
50 licencias
Disco de instalación
“site license”
Windows 2000
Windows XP Windows Vista Windows 7
WS02-G9SP01-V1
3 7
WS02-G9SP10-V1 1
WS02-G9SP50-V1
8
WS02-G9SPXX-V1
2
Unidades de expansión (E/S estándar)
Aspecto Tipo Nº de E/S Modelo
Entrada Salida
140
Unidad de
expansión de E/S
NPN 12 8 (estado
sólido)
PNP 12 8 (estado sólido)
NPN – 32 (estado sólido)
PNP – 32 (estado sólido)
CP1W-20EDT
9
CP1W-20EDT1
CP1W-32ET CP1W-32ET1
Cable de conexión de E/S, 80 cm de longitud CP1W-CN811
Unidades opcionales
Aspecto Modelo
Tarjeta opcional RS-232 CP1W-CIF01
Tarjeta Ethernet opcional (versión 2.0 o posterior) CP1W-CIF41
Casete de memoria CP1W-ME05M
Pantalla táctil con display de estado G9SP con cable de 1,8 m 82614-0010 H-T40M-P
Kit de display G9SP-N10S, (G9SP, pantalla táctil, cable, CP1W-CIF01) 82612-0010 G9SP-N10S-SDK Kit de display G9SP-N10D, (G9SP, pantalla táctil, cable, CP1W-CIF01) 82612-0020 G9SP-N10D-SDK Kit de display G9SP-N20S (G9SP, pantalla táctil, cable, CP1W-CIF01) 82612-0030 G9SP-N20S-SDK Kit G9SP-N10S con módulo EtherNet/IP 82608-0010 G9SP-N10S-EIP Kit G9SP-N10D con módulo EtherNet/IP 82608-0020 G9SP-N10D-EIP Kit G9SP-N20S con módulo EtherNet/IP 82608-0030 G9SP-N20S-EIP
507
G9SP-N_ Sistemas de control de seguridad
Especificaciones
Especificaciones generales
Tensión de alimentación 20,4 a 26,4 VDC
Especificaciones de salidas de seguridad
Tipo de salida Salidas PNP
(24 VDC –15% +10%)
Consumo G9SP-N10S 400 mA
Corriente nominal de salida
0,8 A máx. por salida*
(V1: 300 mA, V2: 100 mA)
G9SP-N10D 500 mA
(V1: 300 mA, V2: 200 mA)
G9SP-N20S 500 mA
Tensión residual 1,2 V máx. entre cada terminal de salida y V2
Especificaciones de salida de prueba
Tipo de salida Salidas PNP
(V1: 400 mA, V2: 100 mA)
Método de montaje Carril DIN de 35 mm
Corriente nominal de salida
0,3 A máx. por salida*
Temperatura ambiente de funcionamiento
Temperatura ambiente de almacenamiento
De 0°C a 55°C
–20°C a 75°C
Tensión residual 1,2 V máx. entre cada terminal de salida y V1
Especificaciones de salida estándar (G9SP-N10S)
Tipo de salida Salidas PNP
Grado de protección IP20 (IEC 60529)
Tensión residual ON 1,5 V máx. (entre cada terminal de salida y V2)
Especificaciones de las entradas de seguridad
Tipo de entrada Entradas PNP
Corriente nominal de salida
100 mA máx.*
Tensión en ON 11 Vc.c. mín. entre cada terminal de entrada y G1
Tensión en OFF 5 Vc.c. máx. entre cada terminal de entrada y G1
Corriente en OFF 1 mA máx.
*Para obtener información detallada sobre la corriente nominal de salida, consulte el manual de G9SP.
Corriente de entrada
6 mA
Integración de sistemas de control
El estado de E/S de seguridad es transparente
El controlador de seguridad independiente ofrece información de diagnóstico de 3 formas:
1) via cable paralelo
2) via interfaz serie RS232C (opcional)
3) via interfaz Ethernet (opcional).
La información de todas las entradas y salidas de seguridad en el sistema de control estándar garantizan un tiempo de inactividad mínimo de la máquina.
Control de máquina Control de seguridad
Cableado de E/S
G9SP
Controlador de seguridad independiente
CP1L PLC
Comunicación serie RS232C
Ethernet
Final de carrera para puertas de seguridad
Barrera óptica de seguridad
Contactor
Parada
de emergencia
Contactor
508
G9SP-N_ Sistemas de control de seguridad
Herramienta de configuración de G9SP
La configuración se realiza fácilmente gracias a un asistente que admite la selección de hardware.
Diseño Reutilización
Simulación Embalaje
Bloques de función definidos por el usuario
Proyectos probados como la por ejemplo la monitorización de puertas, se pueden guardar como un bloque de función definido por el usuario y reutilizar en futuros proyectos. De este modo se minimiza el tiempo que se tarda en crear una nueva configuración para resolver una aplicación de seguridad.
Simulador integrado
Todas las funciones se pueden probar y simular con la herramienta de configuración de G9SP. El poder realizar un diagnóstico on-line, reduce el tiempo de depuración al mínimo durante la implementación del sistema de control en la máquina.
Generación de bloques de función
Las configuraciones existentes son la base de los nuevos proyectos. La herramienta de configuración de G9SP permite la creación de bloques de función definidos por el usuario y la reutilización de los mismos en nuevos proyectos. Por lo tanto,
se irá creando una biblioteca de soluciones de seguridad, lo que ahorra tiempo de programación.
509

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoControlador de seguridad 20E-8S-6T - OMRON - G9SP-N20S - 342715Spanish530 Kbytespdf1-mostradoControlador de seguridad 20E-8S-6T - OMRON - G9SP-N20S - 342715
pdf1-Controlador de seguridad 20E-8S-6T - OMRON - G9SP-N20S - 342715Spanish8 Mbytespdf1-mostradoControlador de seguridad 20E-8S-6T - OMRON - G9SP-N20S - 342715
pdf2-mostradoControlador de seguridad 20E-8S-6T - OMRON - G9SP-N20S - 342715Spanish2 Mbytespdf1-mostradoControlador de seguridad 20E-8S-6T - OMRON - G9SP-N20S - 342715
pdf2-Controlador de seguridad 20E-8S-6T - OMRON - G9SP-N20S - 342715Spanish6 Mbytespdf1-mostradoControlador de seguridad 20E-8S-6T - OMRON - G9SP-N20S - 342715
pdf3-mostradoControlador de seguridad 20E-8S-6T - OMRON - G9SP-N20S - 342715English1 Mbytespdf1-mostradoControlador de seguridad 20E-8S-6T - OMRON - G9SP-N20S - 342715
pdf4-mostradoControlador de seguridad 20E-8S-6T - OMRON - G9SP-N20S - 342715English2 Mbytespdf1-mostradoControlador de seguridad 20E-8S-6T - OMRON - G9SP-N20S - 342715
pdf5-mostradoControlador de seguridad 20E-8S-6T - OMRON - G9SP-N20S - 342715English3 Mbytespdf1-mostradoControlador de seguridad 20E-8S-6T - OMRON - G9SP-N20S - 342715
