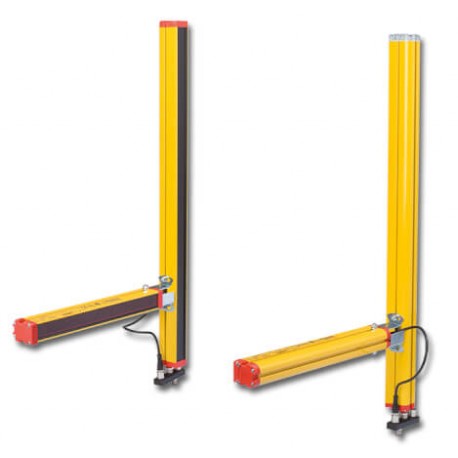

F39-TGR-MCL-R AA031836G 337394 OMRON Actuador muting F3S-TGR-CL activa/pasiva

F39-TGR-MCL Actuadores de exclusión (muting)
Actuadores de exclusión (muting)

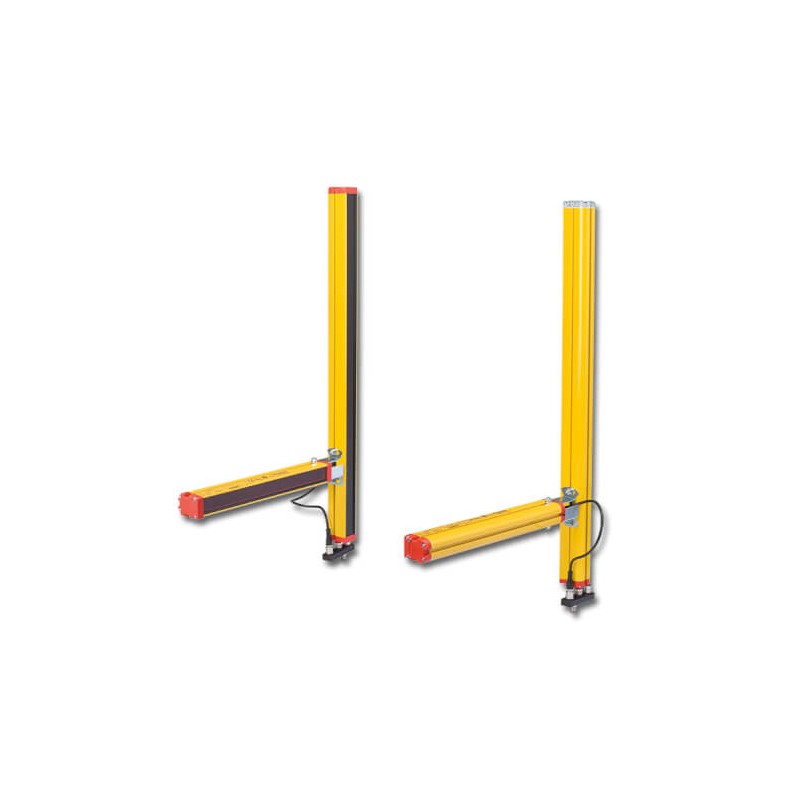

Los actuadores de exclusión (muting) F39-TGR-MCL-_ son accesorios plug-and-play
para los sensores de seguridad F3S-TGR-CL. Las cajas de conexión proporcionan un fá- cil cableado de todo el sistema de exclusión (muting) gestionando todas las conexio- nes necesarias.
• Admiten sistemas activos/activos y activos/pasivos
• Exclusión (muting) recta y acodada usando las mismas piezas
• Secuencia de sensores de exclusión (muting) seleccionable
• Soportes de montaje preinstalados
• Con cables de conexión
• Compatibles con aplicaciones de Tipo 2 y Tipo 4
Tabla de selección
Actuadores de exclusión (muting) (soportes de montaje incluidos)
Modelo
Conjunto de transmisor + receptor activo/activo F39-TGR-MCL Solo receptor activo/activo F39-TGR-MCL-D Solo transmisor activo/activo F39-TGR-MCL-L Conjunto de transceptor + reflector activo/pasivo F39-TGR-MCL-R Solo transceptor activo/pasivo F39-TGR-MCL-R-A Solo reflector activo/pasivo F39-TGR-MCL-R-P
Cajas de conexiones
Modelo
Caja de conexiones para receptores y transceptores F39-TGR-MCL-CMD Caja de conexiones para transmisores F39-TGR-MCL-CML
Soportes de montaje
Modelo
Soporte de montaje para un actuador de exclusión (muting) F39-TGR-MCL-ST
Especificaciones
Alimentación 24 Vc.c. ±20%
Consumo 5 W máx. (solo F39-TGR-MCL-_)
Temperatura ambiente En servicio de –10°C a +55°C (sin condensación)
Conector de cable Longitud Con cable de 30 cm
RX M12 hembra de 5 pines
TX M12 hembra de 5 pines
Grado de protección IP65
Distancia entre haces de exclusión (muting) 250 mm
F39-TGR-MCL Datos ópticos Sistema de barrera
Distancia de operación 0 … 7 m máx. 0 … 8,4 m
Fuente de luz LED emisores rojos, longitud de onda 630 nm
F39-TGR-MCL-R Datos ópticos Sistema de reflexión sobre espejo polarizado
Distancia de operación 0 … 4 m máx. 0 … 4,8 m
Fuente de luz LED emisores rojos, longitud de onda 660 nm
Ejemplos de configuración
Exclusión (muting) en L, activa/activa
1) Sensor de seguridad (por ej. F3S-TGR-CL4A-K2-500)
2) Actuadores de exclusión (muting) F39-TGR-MCL
3) Caja de conexión F39-TGR-MCL-CML
4) Caja de conexión F39-TGR-MCL-CMD
1
Exclusión (muting) en L, activa/pasiva
1) Sensor de seguridad (por ej. F3S-TGR-CL4A-K2C-500)
2) Actuadores de exclusión (muting) F39-TGR-MCL-R
3) Caja de conexiones F39-TGR-MCL-CMD
1
3
2 4 2 3
