PV1100 nVent HOFFMAN Zócalo ventilado, 1000 PV1100

Descripción:

Tapas ventiladas frontal y posterior para zócalo. Se pueden usar en combinación con la tapa inferior ventilada CVB. Permiten el cableado sin ninguna restricción y según la norma VDE 0113. El zócalo esta formado por cuatro escuadras con tapas frontales desmontables. Todos los paneles tienen doble plegado en cada panel para una mayor rigidez. Sólo disponible en alto de 100 mm.

Material:

Esquinas de 2 mm, paneles en chapa de acero de 1,5 mm.

Acabado:

Pintado al polvo, texturado RAL 7022.

Cantidad por embalaje: :

1 conjunto de 4 piezas de esquina incluyendo cubiertas, 1 panel frontal y 1 posterior con material de montaje para los paneles laterales PS y perfiles transversales PCP.

Instrucciones de montaje:

Añada los laterales PS para completar el zócalo. Cuando combinen armarios se recomienda añadir paneles transversales PCP para soporte de cables y mayor rigidez. Utilice tapas de cables ventiladas CVB para una adecuada ventilación.

Feature:

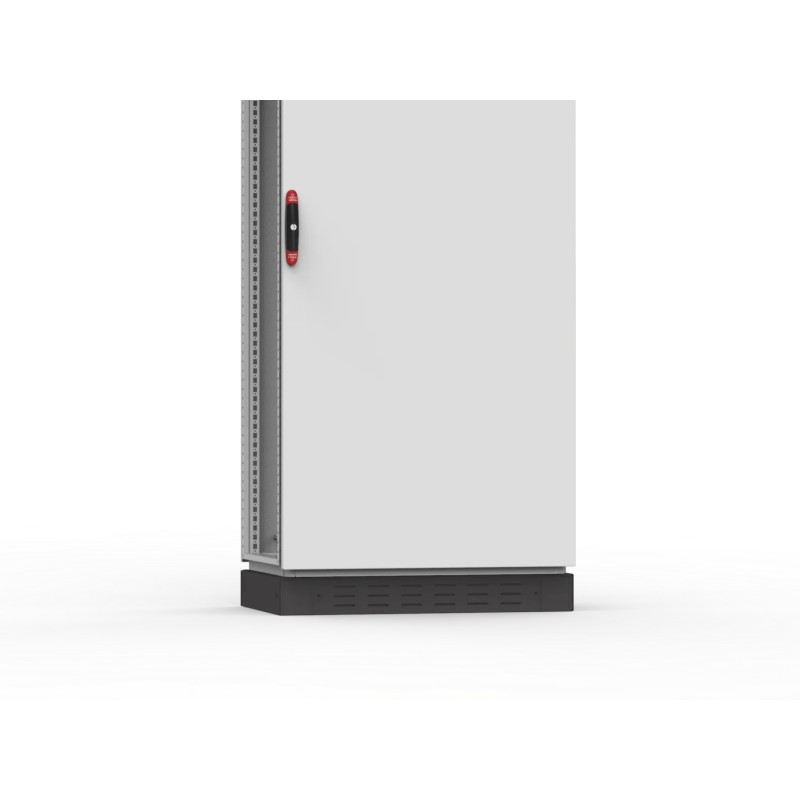

Painted steel plinth with front and rear ventilated removable panels for mild steel floor standing enclosures.

Advantage:

The plinth is mounted underneath the enclosure to provide extra space between the installation floor and the enclosure's bottom plates, this space is accessible by removing the front or rear panel. The ventilation louvres pre-machined into the panels allow natural ventilation

Benefit:

Installing cables into the enclosure can be done easily as the plinth creates extra space below the enclosure. This extra space allows the installer to route the cables through the plinths for bayed enclosures. The plinth allows enclosures to be fixed to the floor without the need for interior access. The ventilation louvres allows air to enter into the bottom of the enclosure.

Comment:

The front and rear plinth PV, must be mounted along with side panels PS. If creating an enclosure system with multiple enclosures then the side panels are required to be mounted at the beginning and end only. To reinforce the combined plinths, plinth combining profiles PCP/PCPK, should be used.
