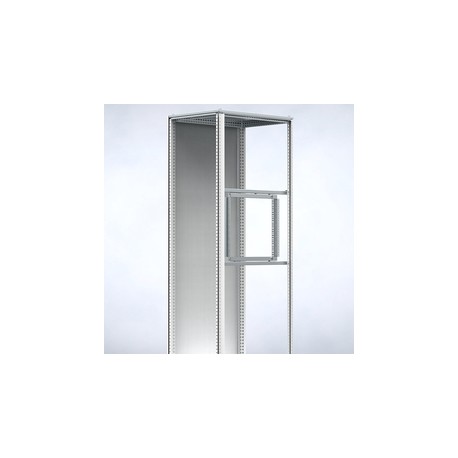

SFCP106 nVent HOFFMAN Marco giratorio parcial, 600 SFCP106

Descripción:

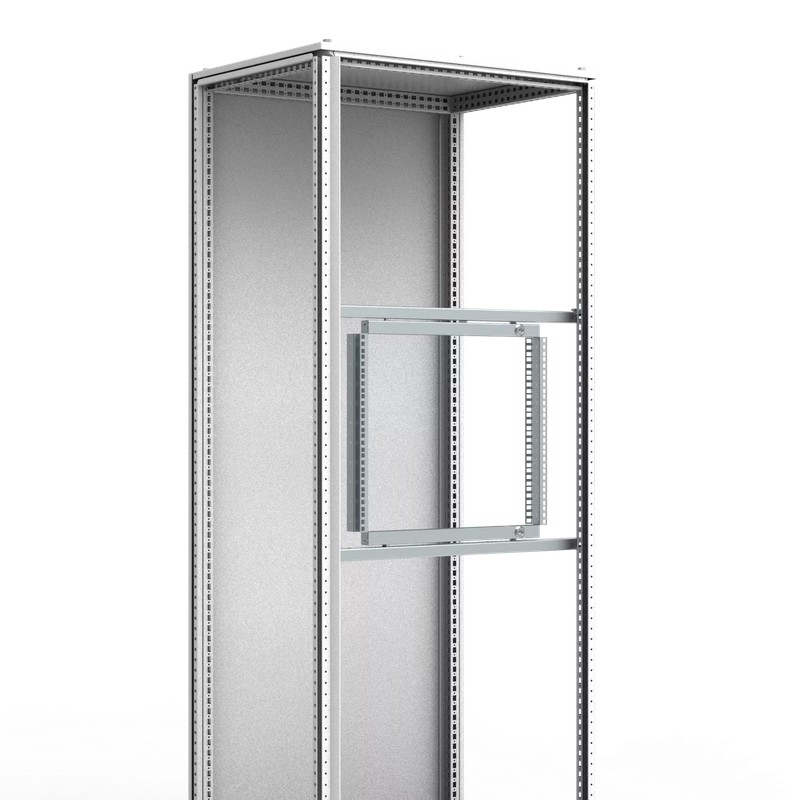

Marco giratorio de altura parcial para componentes de 19" con apertura a derecha o a izquierda. Puede ser montado en armarios de acero murales y autoportantes combinables y compactos. Perfil rígido en S del marco equipado con patrón de taladros a 19" en la parte frontal y trasera. Marco cincado para toma a tierra de los componentes instalados. Ángulo de apertura estándar de 125°-155° grados. El montaje en armarios de acero murales requiere el soporte transversal SFBP en combinación con el AVB.

Cierre:

Un cierre DIN de 3 mm.

Material:

Marco de acero cincado de 2 mm.

Cantidad por embalaje: :

1 marco giratorio con bisagras.

Instrucciones de montaje:

El montaje en armarios Multi-Mount requiere el soporte transversal SFBP en combinación con el AVB. El montaje en MultiFlex requiere el soporte transversal SFBP. Para ajuste en profundidad se utiliza en combinación con los perfiles CLPK.

Feature:

Partial height swing frame, for wall mounted and floor standing enclosures.

Advantage:

Additional surface for the installation of 19" equipment, within a hinged frame. The frame can be mounted within enclosures from 600mm in width and to the desired height.

Benefit:

The frame allows customers to install equipment and components into floor standing enclosures efficiently by maximising the installation space available. Access can be gained to the front and rear of the equipment installed in the frame, as well as to the components installed behind on the mounting plate, when the frame is opened.

Comment:

The partial transversal support bars, SFBP, must be mounted in combination with the partial height swing frame.
