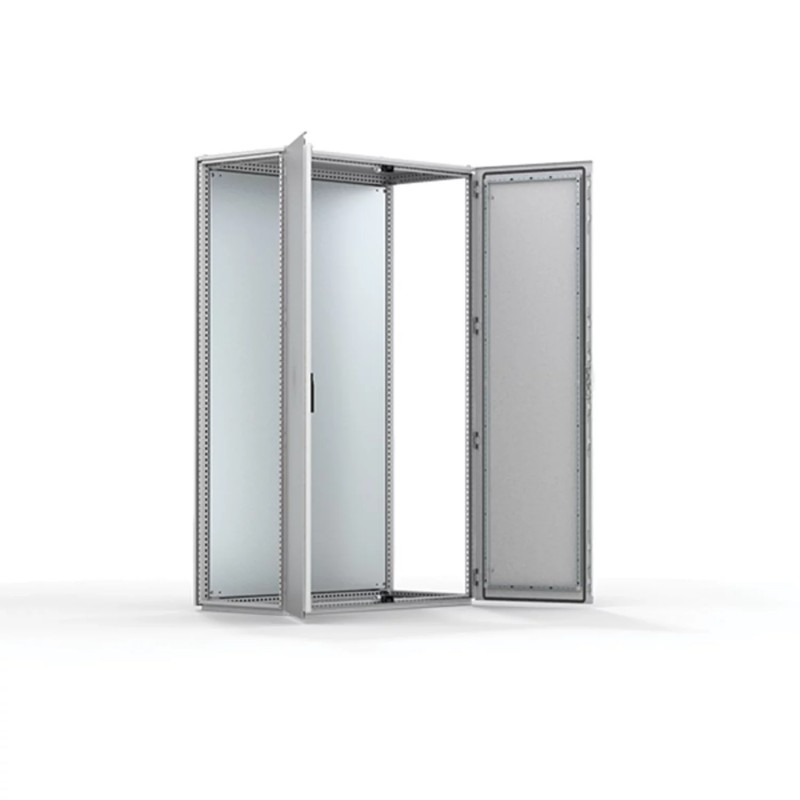

MCD20128PER5 nVent HOFFMAN Autoportante, 2000x1200x800, combinable, 2 puertas, sin MP, acero dulce, IP55

Material:

Marco: Chapa de acero pintada de 1.5 mm. Puertas: Chapa de acero pintada de 2 mm. Paneles laterales, posterior y techo: Chapa de acero pintada de 1.5 mm. Placa de montaje: Chapa de acero galvanizado de 3 mm. Tapas inferiores: Chapa de acero galvanizado de 1 mm.

Estructura:

Perfiles abiertos soldados con patrón de taladro de 25 mm según DIN 43660. Incluye patrón de taladros exteriores.

Puertas:

Puertas montadas sobre la estructura con cuatro bisagras. Incluye el refuerzo de puerta con taladros a 25 mm. La puerta estándar no puede invertirse. La puerta con cierre a la izquierda ha de pedirse por separado.

Panel posterior:

Fijado con tornillos Torx M6. Posibilidad de montaje de puertas posteriores. Paneles posteriores separados en armarios de ancho 1600 mm.

Paneles laterales:

Suministrado como accesorio.

Techo:

Desmontable.

Cierre:

Cierre de varillas con 4 puntos de fijación en la puerta principal y sistema de cierre de 2 puntos de fijación en la puerta esclava. Cierre estándar de doble paletón con inserto de 3 mm. Insertos estándar, cilíndros, manecillas elevadoras y manecillas en T están disponibles como accesorios.

Tapas inferiores:

Consta de tres o cuatro piezas (P>600).

Placa de montaje:

Doble plegado y ajustable en profundidad en pasos de 25 mm con el accesorio MPD02. Preparación interior para armarios de 1600 mm de ancho.

Puesta a tierra:

Todos los paneles se ponen a tierra a través de sus accesorios y se equipan con una toma de tierra separada.

Acabado:

Pintado al polvo, texturado, RAL 7035.

Protección:

Corresponde con IP 55 TYPE 12, 13 IK 10.

Instrucciones de montaje:

Versión estándar preparada para instalación combinada. Para una instalación de armario único añada paneles laterales.

Suministro:

Armario con puertas montadas, panel posterior, panel superior, tapas inferiores, placa de montaje (salvo en versión PE) y marco de refuerzo de puerta. Para armarios de altura 2200 mm, la entrega incluye dos perfiles CMB montados en profundidad. El suministro también incluye pernos de puesta a tierra. Suministrado sobre un palet con ancho idéntico al armario para permitir su adaptación sin necesidad de desmontaje. Todo el material de embalaje es reciclable.

Feature:

Mild steel double door combinable floor standing enclosure, with a IP 55 protection degree.

Advantage:

A flexible solution that allows customers to create enclosure configurations made up of smaller individual enclosures. The space required immediately in front of the enclosure is reduced due to the width of each enclosure door being half that of the enclosure. This also results in the door's loading capacity being higher, as it is split over two doors. The installed components inside the enclosure will be safe and secure due to the high protection degree.

Benefit:

Large enclosure configurations can be created and installed in areas where there is limited access space. The enclosure's doors can support heavy loads, such as, cooling units, due to its increased loading capability. This would provide space for the enclosure doors to support heavier components or equipment such as a cooling unit. Component failure and unnecessary downtime is avoided as water and dust are prevented from entering the enclosure.

Comment:

Mild steel side panels, SPM, need to be ordered separately, to close individual enclosures and enclosure assembly's, to ensure the stated protection degree is achieved.
